12.2.19. Снятие и установка наружных дверных ручек

Передние двери

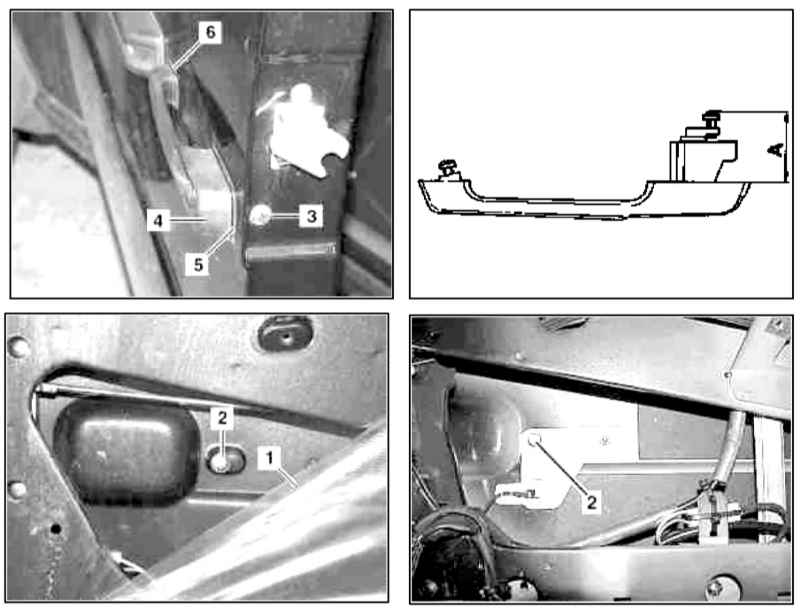

Детали установки наружной ручки передней двери

1 — Изоляционная пленка
2, 3 — Болты
4 — Ручка

5, 6 — Уплотнительные элементы
А — Контрольный размер

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните болт (3) крепления ручки (4) к замковой сборке.

Снимите внутреннюю обивку и пленочное изоляционное покрытие (1) (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденную пленку следует заменить.

Выверните крепежный болт (2) и снимите дверную ручку (4), - в случае необходимости приготовьте сменные уплотнительные элементы (5 и 6).

Установка производится в обратном порядке, - предварительно отрегулируйте размер (А) между контактной поверхностью ручки и исполнительным болтом дверного замка.

Задние двери

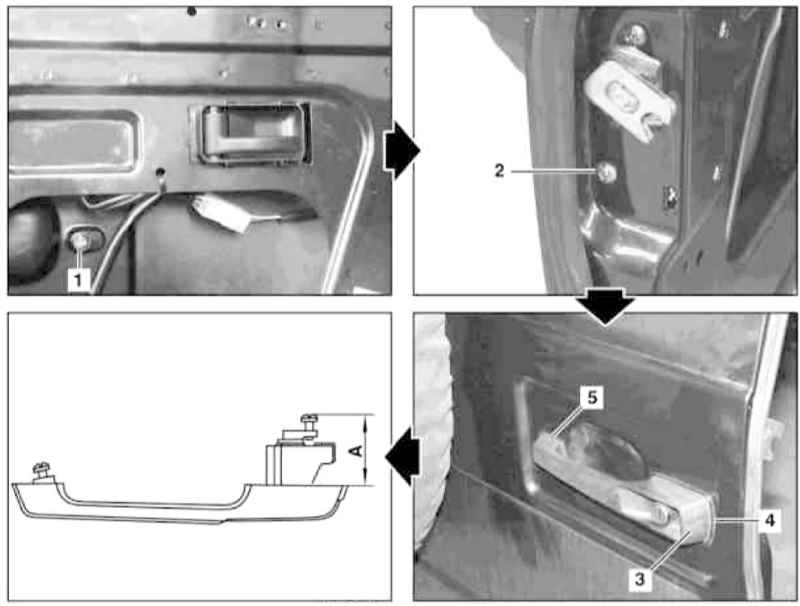

Детали установки наружной ручки задней двери

1, 2 — Болты
3 — Ручка

4, 5 — Уплотнительные элементы
А — Контрольный размер

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель внутренней обивки (см. Раздел Снятие и установка внутренней обивки дверных сборок).

Выверните болты (1 и 2) и снимите ручку.

Установка производится в обратном порядке, - не забудьте отрегулировать контрольный размер (А) (см. выше параграф 4).

Дверь задка

Порядок выполнения процедуры аналогичен описанному выше для задней двери.
