12.2.24. Снятие и установка регуляторов дверных стеклоподъемников

Передние двери

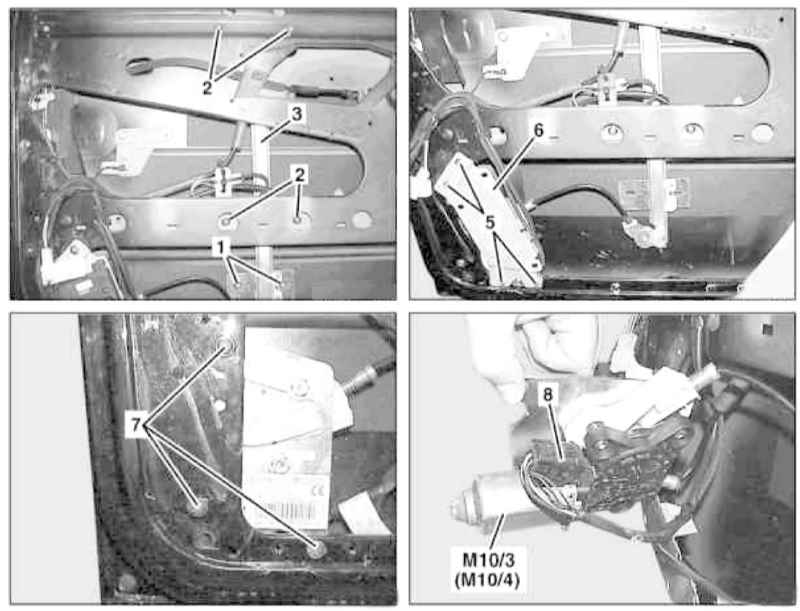

Детали установки регулятора стеклоподъемника передней двери


1, 2, 5, 7 — Винты 3 — Направляющая 6 — Монтажная скоба 8 — Разъем электропроводки	М10/3 — Электромотор привода стеклоподъемника левой двери М10/4 — Электромотор привода стеклоподъемника правой двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель внутренней обивки двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).
Снимите модуль управления двери (см. Главу Бортовое электрооборудование).
Снимите изоляционную пленочную накладку (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденная накладка должна быть заменена.
Приняв меры против падения стекла вниз, выверните винты (1 и 2) регулятора.
Выверните винты (5) крепления монтажной скобы (6).
Выверните винты (7) крепления приводного электромотора (М10/3 или М10/4), рассоедините разъем (8) электропроводки.
Извлеките сборку регулятора стеклоподъемника из дверной рамы.
Установка производится в обратном порядке. Перед затягиванием винтов (1 и 2) выровняйте направляющую (3) параллельно раме и стекло относительно оконного проема.
В заключение удостоверьтесь в исправности функционирования привода и плавности хода стекла.

Задние двери

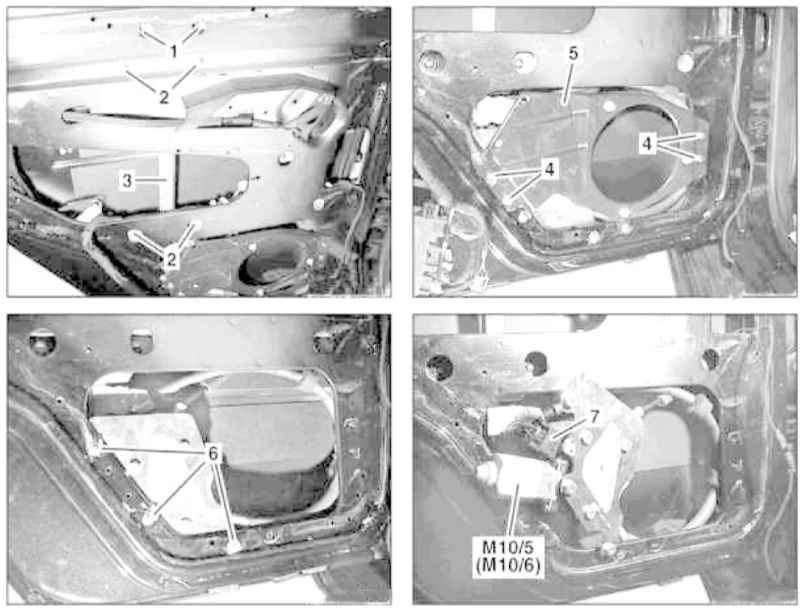

Детали установки регулятора стеклоподъемника задней двери


1, 2, 4, 6 — Винты 3 — Направляющая 5 — Монтажная скоба 7 — Разъем электропроводки	М10/5 — Электромотор привода стеклоподъемника левой двери М10/6 — Электромотор привода стеклоподъемника правой двери

Порядок выполнения процедуры аналогичен описанному выше для передних дверей.
