12.2.11. Снятие и установка дверных зеркал заднего вида

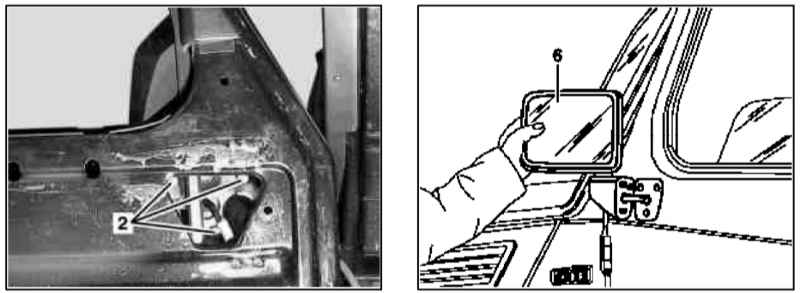

Детали установки дверного зеркала заднего вида

2 — Болты

6 — Зеркало

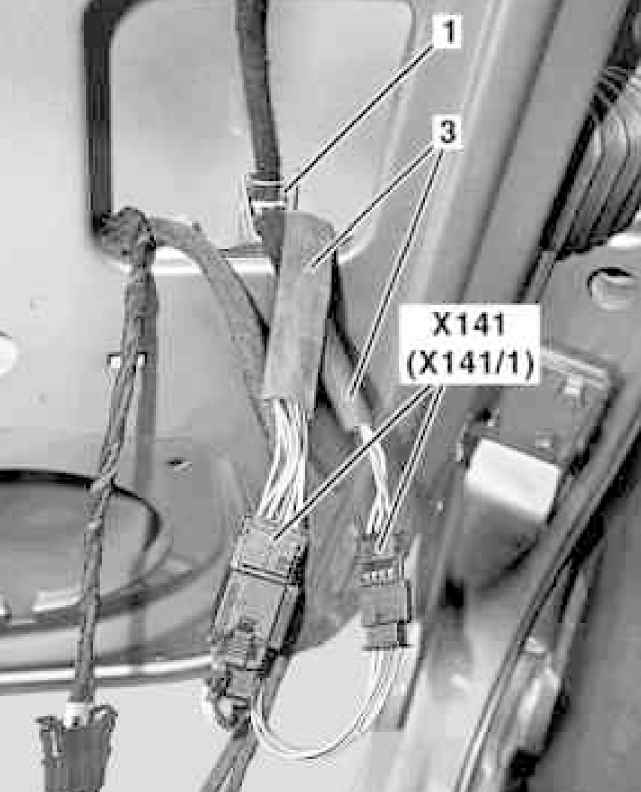

Электропроводка дверного зеркала заднего вида


1 — Фиксатор 3 — Жгут электропроводки Х141 — Разъем электропроводки левого зеркала	Х141/1 — Разъем электропроводки правого зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

Опустите дверное стекло.
Снимите панель внутренней обивки двери и пленочное изоляционное покрытие (см. Раздел Снятие и установка внутренней обивки дверных сборок).

Поврежденную изоляционную пленку следует заменить.

Высвободив жгут электропроводки из фиксатора. Рассоедините контактный разъем (Х141 или Х141/1).
Выверните болты (2) и снимите зеркало (6).

В процессе выворачивания болтов придерживайте зеркало снаружи.

Установка производится в обратном порядке, - проследите за правильностью прокладки жгута электропроводки (3), который не должен прихватываться опущенным в нижнее положение стеклом.
