12.2.30. Снятие и установка рамы верхнего люка

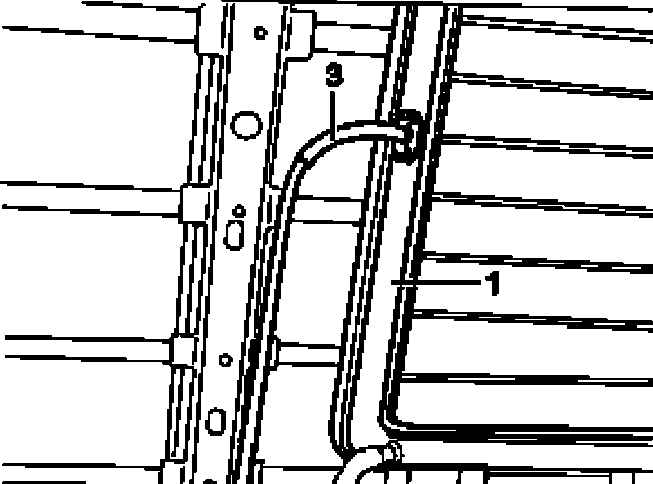

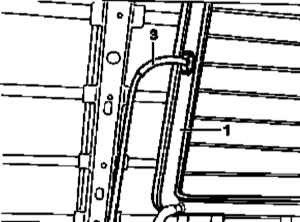

Детали установки рамы верхнего люка (1 из 3)


1 — Рама	3 — Направляющая трубка

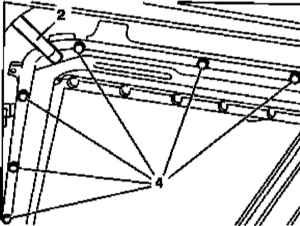

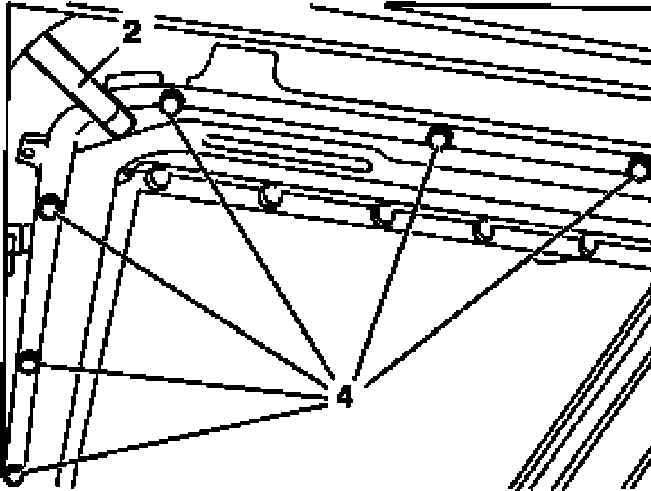

Детали установки рамы верхнего люка (2 из 3)


2 — Дренажный шланг	4 — Болты

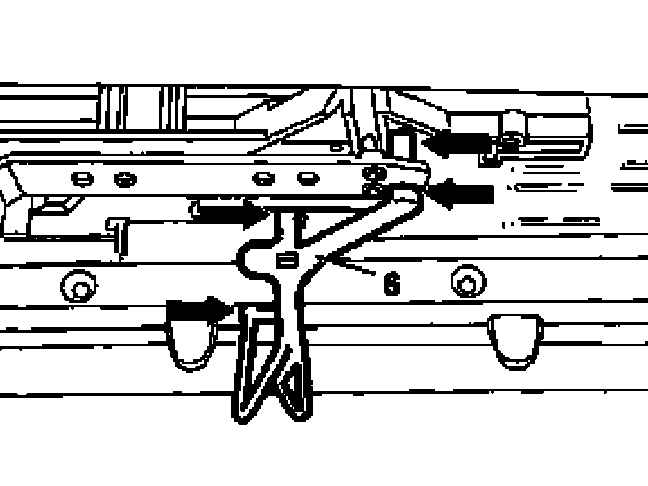

Детали установки рамы верхнего люка (3 из 3)


6 — Кондукторы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку люка (см. Раздел Снятие и установка крышки верхнего люка).
Снимите приводной трос (см. Раздел Снятие и установка троса привода верхнего люка).
Снимите потолочную обивку (см. Часть Оборудование салона).
Отболтите направляющую трубку (3) от рамы (1) люка.
Отсоедините дренажные шланги (2), установленные в каждом из углов рамы.
Выверните крепежные болты (4) и снимите раму (1).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите в боковые направляющие и в канавки откидной скобы (стрелки) слева и справа кондукторы (6).

Кондукторы следует снимать только после установки крышки люка.

Заправьте раму (1) на свое штатное место, позаботившись о надежности герметизации посадочного зазора.
Вверните и затяните крепежные болты (4), затем позаботьтесь о правильности подсоединения дренажных шлангов (2) и направляющей трубки (3).
Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - не забудьте после установки крышки снять кондукторы (6).
