12.2.26. Снятие и установка элементов остекления кузоваДверные стекла
Передние двери

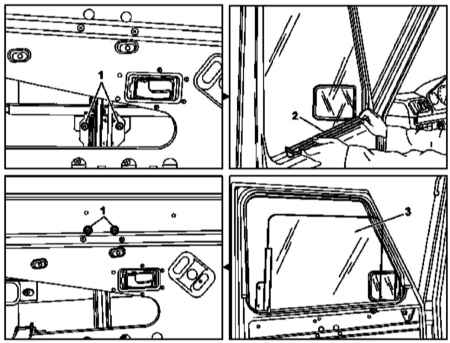

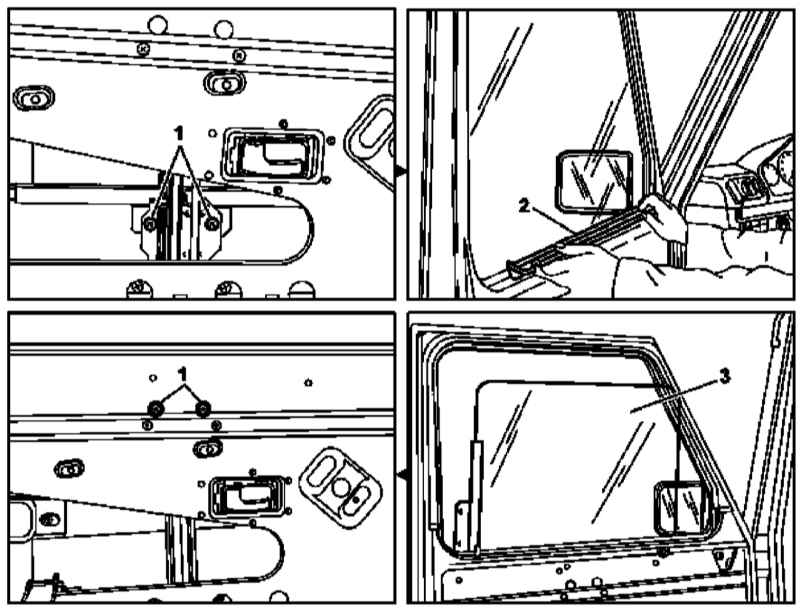

Детали установки оконного стекла передней двери
|
|
- Снимите внутреннюю обивку и изоляционную накладку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденная накладка должна быть заменена.
- Частично (примерно на половину хода) опустите оконное стекло (3).
- Приняв меры против падения стекла, выверните крепежные винты (1).
- Снимите уплотнительный элемент (2), - постарайтесь не обломать язычок переднего фиксатора. Поврежденный уплотнитель должен быть заменен.
- Потянув вверх с поворотом на 90°, извлеките стекло (3) из оконного проема.
- установка производится в обратном порядке, - затягивание крепежных винтов (1) должно производиться только после того, как стекло (3) будет выровнено в оконном проеме.
- В заключение удостоверьтесь в плавности хода опускания/поднимания дверного стекла.
|
|
Задние двери
Стекло задней двери извлекается в сборе с оконной рамой (см. Раздел Снятие и установка оконных рам дверных сборок).
Боковые фиксированные стекла
Модели Универсал

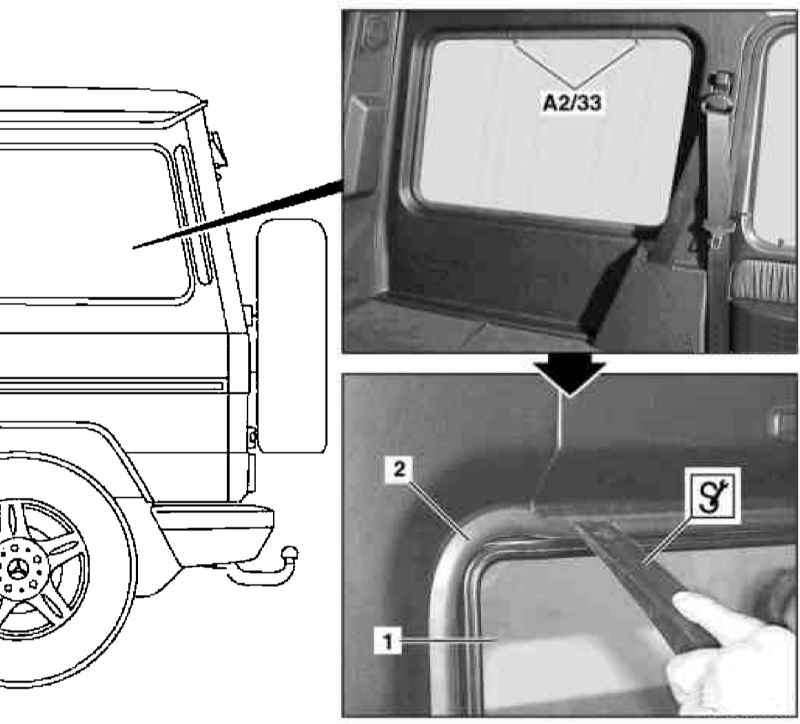

Детали установки бокового фиксированного стекла на моделях Универсал
Снятие
|
|
- Аккуратно рассоедините электрический разъем наклеенной на стекло антенны (А2/33).
|
Если ответная часть разъема отделится от стекла (1) последнее придется заменить.
|
- Закрепите на стекле (1) присоски съемника.
- Поддевая подходящим клином и одновременно вытягивая съемником наружу, высвободите стекло (1) в сборе с резиновым уплотнителем (2) из оконного проема.
- В случае необходимости снимите уплотнитель (2) и замените стекло (1). Поврежденный уплотнитель (2) также подлежит замене.
|
|
Установка
|
|
- Заправьте установочный шнур в канавку резинового уплотнителя (2).
- Смажьте уплотнитель (2) подходящим составом (000 989 11 60).
- При помощи ассистента прижмите стекло (1) снаружи к посадочному фланцу оконного проема и начинайте заправку уплотнителя (2) на фланец путем вытягивания шнура внутрь (начните снизу), - следите за правильностью посадки уплотнителя.
- В заключение подсоедините электропроводку к антенне (А2/33).
|
|
Модели Кабриолет

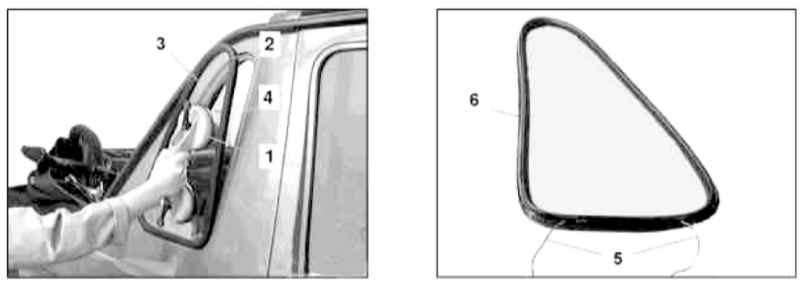

Детали установки бокового фиксированного стекла на моделях Кабриолет
Снятие
|
|
- Закрепите присоски съемника (1) на стекле (3) и высвободите последнее из оконного проема в кузовном элементе.
- В случае необходимости снимите уплотнитель (2) и замените стекло (3). Поврежденный уплотнитель (2) также подлежит замене.
|
|
Установка
Порядок установки аналогичен описанному выше для моделей Универсал.
Ветровое стекло

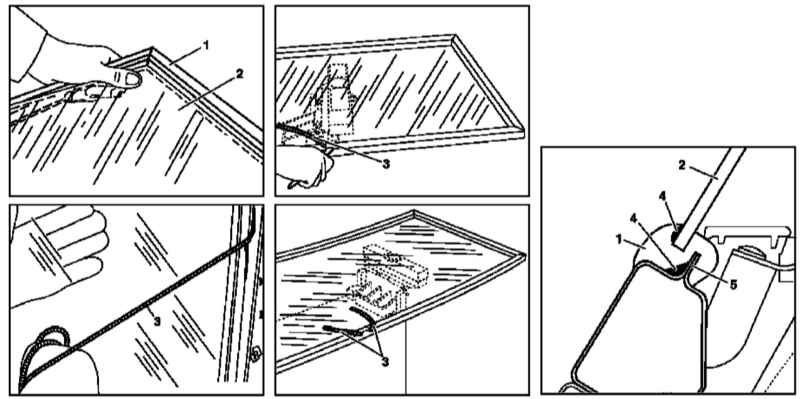

Детали установки ветрового стекла
Детали установки наклеиваемой на стекло антенны
Снятие
|
|
- Снимите датчик интенсивности солнечного излучения (см. Главу Бортовое электрооборудование).
- Снимите датчик дождя (см. Главу Бортовое электрооборудование).
- Отведите от стекла рычаги стеклоочистителей.
- Срежьте открытый резиновый уплотнитель уплотнительной рамки (1).

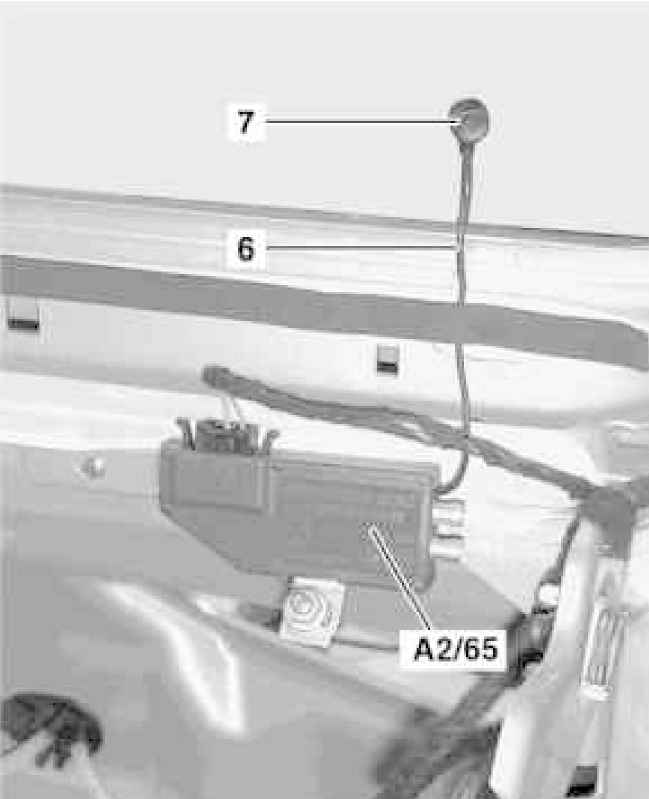

- Воспользовавшись помощью ассистента, вытолкните стекло (2) наружу из оконного проема и снимите его с автомобиля, - не забудьте рассоединить кнопочный разъем (7) электропроводки антенного усилителя (А2/65) справа на панели стекла (2).
- Тщательно очистите посадочный фланец (5) оконного проема от грязевых отложений.
|
|
Установка
|
|
- Посадите на стекло (2) уплотнительную рамку (1).
- Заправьте установочный шнур (3) в посадочную прорезь уплотнительной рамки (1).
|
|
Величина нахлеста шнура должна составлять приблизительно 20 сантиметров.
|
- Смажьте клеем (4) по всему периметру посадочный фланец (5) оконного проема, - ширина смазанной области должна составлять не менее 7 миллиметров.
- При помощи ассистента заведите стекло (2) в оконный проем и подсоедините электропроводку (6) антенного усилителя (А2/65).
- Осторожно прижмите стекло (2) к посадочному фланцу (5) и, начиная снизу, начинайте выдергивать внутрь установочный шнур (3).
|
Недостаточная плотность прижимания к фланцу (5) может явиться причиной повреждения стекла (2)!
|
- Введите клей (4) в зазор между уплотнительной рамкой (1) и стеклом (2) по всему периметру оконного проема. Избыток клеевой массы сразу же уделите.
- Продолжительность полимеризации клея составляет 12 часов, по истечение которых стеклоочистители могут быть опущены в рабочее положение.
- В заключение установите датчики дождя и интенсивности солнечного излучения (см. Главу Бортовое электрооборудование).
|
|
Заднее стекло (модели Универсал)

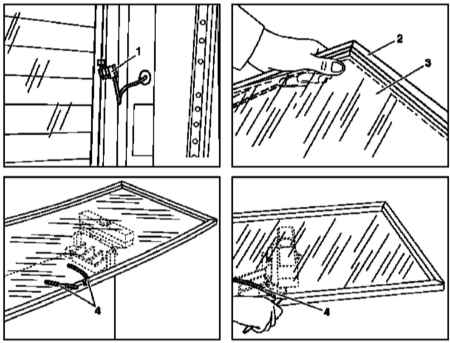

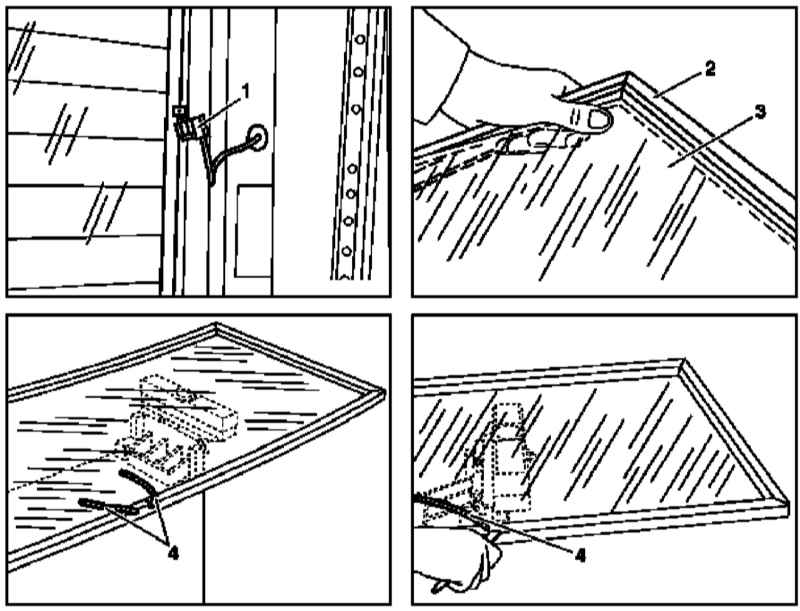

Детали установки заднего стекла (модели Универсал)
Снятие
|
|
- Снимите запасное колесо.
- Снимите внутреннюю обивку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).
- Рассоедините разъем (1) электропроводки ТЭНа обогрева стекла.
- Снимите стоп-сигнал верхнего уровня (см. Главу Бортовое электрооборудование).
- Срежьте наружные губки уплотнительной рамки (2).
- Воспользовавшись помощью ассистента, вытолкните стекло (3) наружу из оконного проема и снимите его с автомобиля.
|
|
Установка
|
|
- Посадите на стекло (3) уплотнительную рамку (2).
- Заправьте установочный шнур (4) в посадочную прорезь уплотнительной рамки (2), - предварительно посыпьте рамку тальком, либо смажьте мыльным раствором.
|
|
Величина нахлеста шнура должна составлять приблизительно 20 сантиметров.
|
- При помощи ассистента аккуратно прижмите стекло к посадочному фланцу оконного проема и, втягивая шнур внутрь, зафиксируйте сборку в дверной раме.
- Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.
|
|
|
