12.2.4. Снятие и установка замка капота
|
Весь самоконтрящийся крепеж подлежит замене в обязательном порядке!
|
Кроме моделей 463.333

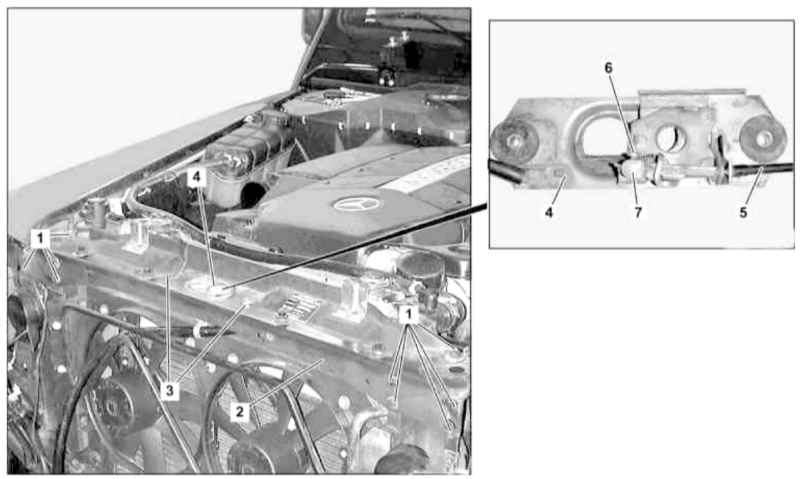

Детали установки замка капота (кроме моделей 463.333)
|
|
- Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
- Выверните болты (1) в верхней поперечной балке передка (2), - слегка наклоните балку назад с целью обеспечения лучшего доступа к гайкам с ее нижней стороны.
- Отсоедините от балки (2) шину заземления.
- Отпустив фиксатор троса привод отпускания защелки замка (5), снимите балку (2).
- Ослабьте регулировочный винт (6) и, потянув, отсоедините трос (5) от замковой сборки (4).
- Отпустите винты (3) и снимите замок (4).
- Установка производится в обратном порядке, в случае необходимости замените шайбы. Проследите, чтобы резьбовой ниппель (7) троса (5) обеспечивал минимальный свободный ход капота.
|
|
Модели 463.333

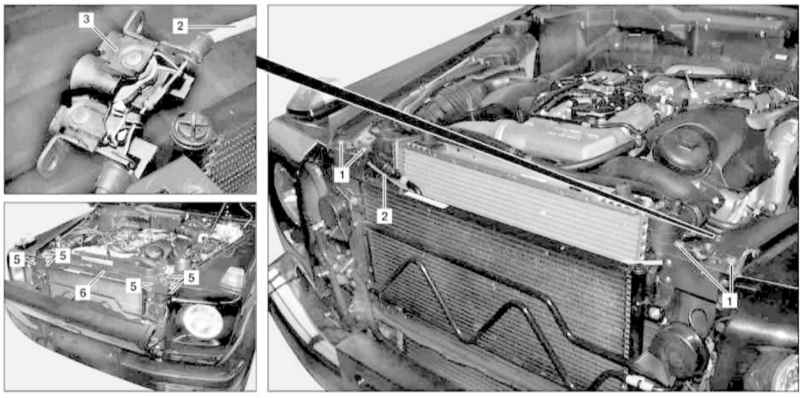

Детали установки замка капота (модели 463.333)
|
|
- Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
- Выверните болты (5) в верхней поперечной балке передка (6) и снимите последнюю, высвободив трос из фиксатора.
- Выверните болты (1), - в случае необходимости приготовьте сменные шайбы.
- Отсоедините приводной трос (2) и снимите сборку замка (3).
- Установка производится в обратном порядке, - проследите, чтобы маркировка в виде стрелки на замковой сборке была повернута влево. Трос подсоединяйте к замку только после установки последнего.
|
|
|
