12.2.14. Снятие и установка локеров защиты колесных арок

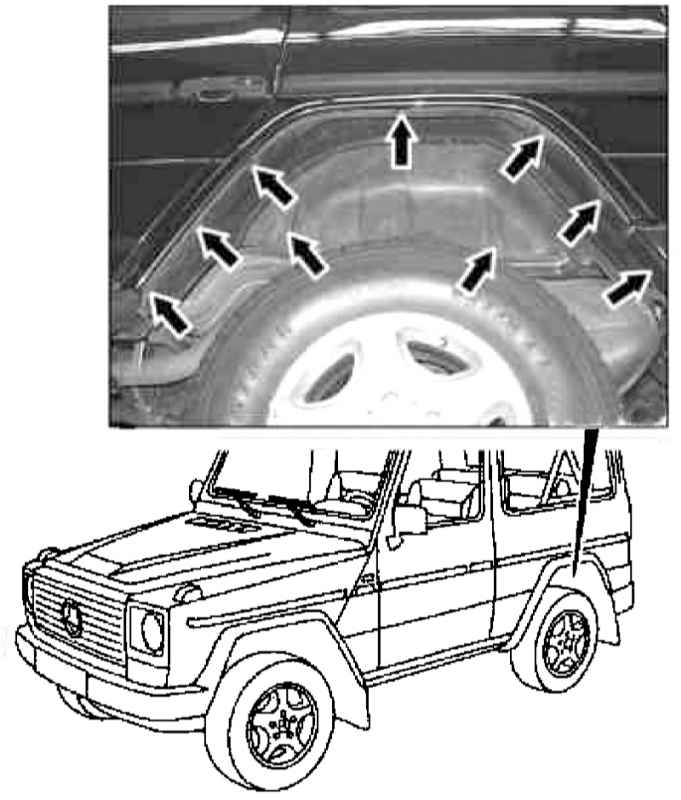

Детали установки локера защиты колесной арки, - стрелками показаны места вворачивания саморезов

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните саморезы (стрелки) и аккуратно извлеките локер из колесной арки.
Установка производится в обратном порядке, - перед вворачиванием саморезов замените поврежденные пластмассовые анкеры.
