12.32. Передняя дверь

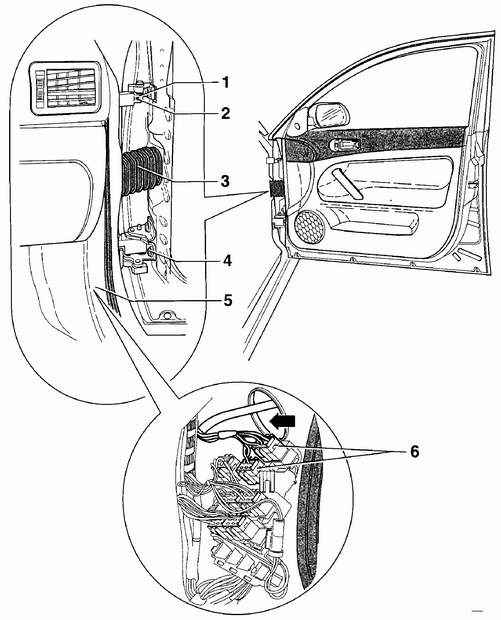

Элементы крепления передней двери

1 – колпачок,
2 – болт верхнего шарнира двери,
3 – защитный чехол,
4 – болт нижнего шарнира двери,
5 – нижняя боковая отделка стойки передней двери,
6 – электрические разъемы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижнюю отделку стойки передней двери (5).
2. Отсоедините электрические разъемы (6) на стойке передней двери.
3. Отсоедините от стойки двери защитный чехол (3).
4. Через отверстие (стрелка) (см. рис. Элементы крепления передней двери) извлеките электрические разъемы из стойки передней двери.
5. На верхнем шарнире крепления двери снимите колпачок (1) и вывинтите болт (2) крепления верхнего шарнира двери.
6. Вывинтите болт (4) нижнего крепления шарнира двери. При установке необходимо использовать новый болт нижнего крепления шарнира двери.
7. Перемещая дверь вверх, снимите ее с шарнирных петель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сверху установите дверь на шарнирные петли.
2. Ввинтите новый болт крепления нижнего шарнира и затяните его моментом 20 Нм, затем доверните его на угол 90°.
3. Ввинтите болт, крепящий верхний шарнир двери и затяните его моментом 25 Нм. Установите колпачок.
4. Через отверстие в стойке передней двери протяните электрические провода и подсоедините электрические разъемы.
5. Закрепите защитный чехол проводов на стойке передней двери.
6. Установите внутреннюю отделку нижней части стойки передней двери.
