12.60. Корпус наружного зеркала

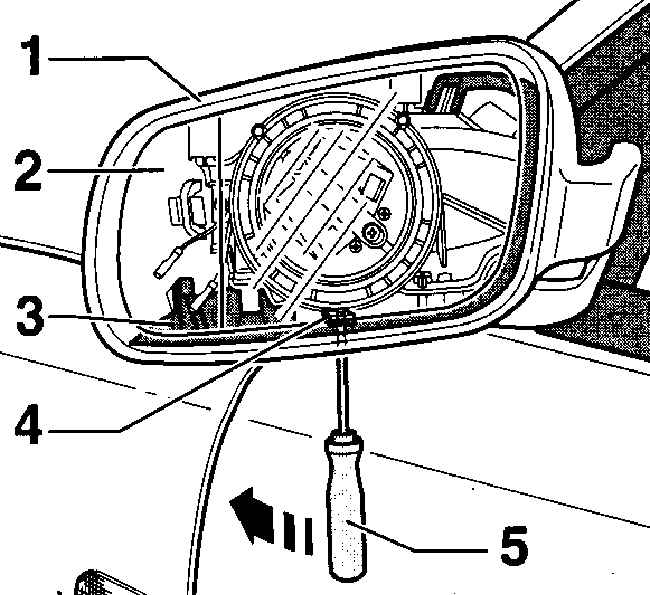

Снятие наружного зеркала заднего вида

1 – корпус зеркала,
2 – стекло зеркала,
3 – кронштейн,
4 – зажим,
5 – отвертка

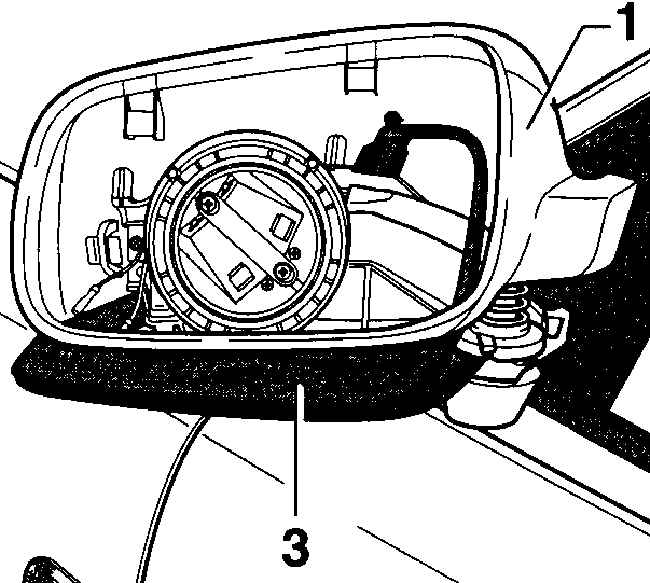

Снятие корпуса зеркала заднего вида (1) с кронштейна зеркала (3)


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните вперед наружное зеркала заднего вида.
2. Установите стекло зеркала (2) в вертикальное положение, так как в противном случае при снятии корпус может зацепиться за стекло зеркала, см. рис. Снятие наружного зеркала заднего вида.
3. Вставьте лезвие отвертки через технологическое отверстие в кронштейне зеркала до зажима (4), см. рис. Снятие наружного зеркала заднего вида.
4. Перемещая ручку отвертки к передней части автомобиля, освободите корпус зеркала из зажима.
5. Потянув вверх, снимите корпус зеркала с кронштейна зеркала, см. рис. Снятие корпуса зеркала заднего вида (1) с кронштейна зеркала (3).
