12.56. Левая спинка заднего сидения

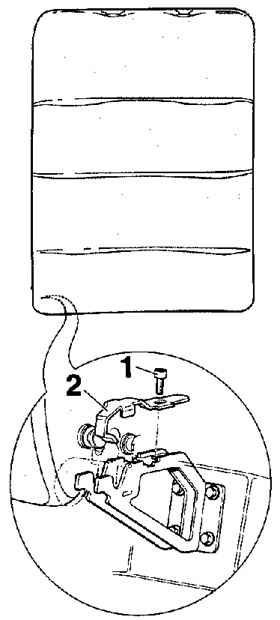

Элементы крепления спинки заднего сидения

1 – винт,
2 – держатель

Снятие

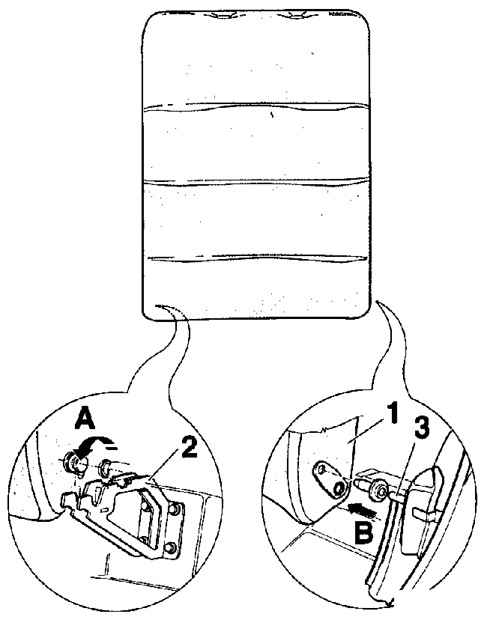

Снятие спинки заднего сидения

1 – спинка заднего сидения,
2 – центральная опора спинки,
3 – боковая опора спинки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винт (1) и снимите держатель (2) крепления поворотной оси спинки заднего сидения, см. рис. Элементы крепления спинки заднего сидения.

2. Приподнимите ось спинки заднего сидения с опоры (2) и, перемещая спинку в сторону (стрелка В), снимите ее с опоры (3), закрепленной на кузове автомобиля, см. рис. Снятие спинки заднего сидения.

Установка

Установка производится в последовательности, обратной снятию.
