12.40. Центральная консоль

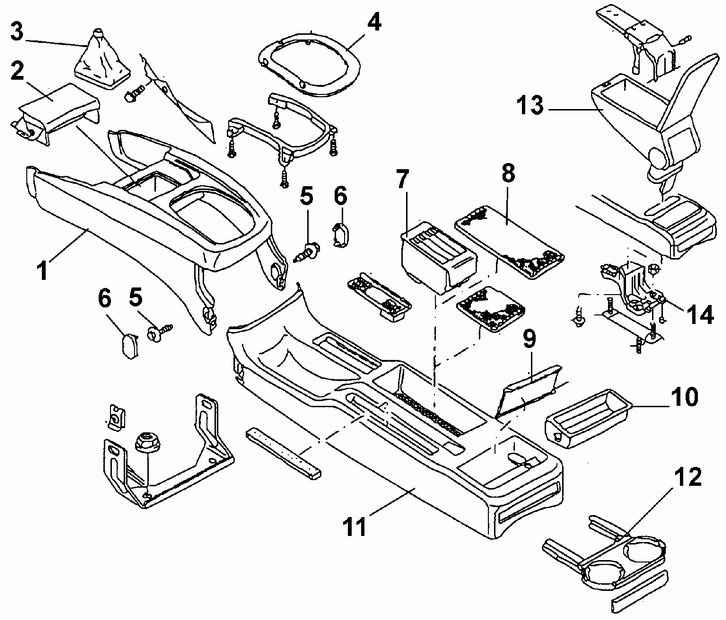

Центральная консоль

1 – передняя часть центральной консоли,
2 – пепельница,
3 – защитный чехол,
4 – декоративная накладка,
5 – самонарезающий винт,
6 – заглушка,
7 – блок для кассет,

8 – декоративная крышка,
9 – крышка пепельницы,
10 – пепельница,
11 – задняя часть центральной консоли,
12 – подставка для стаканов,
13 – подлокотник,
14 – кронштейн

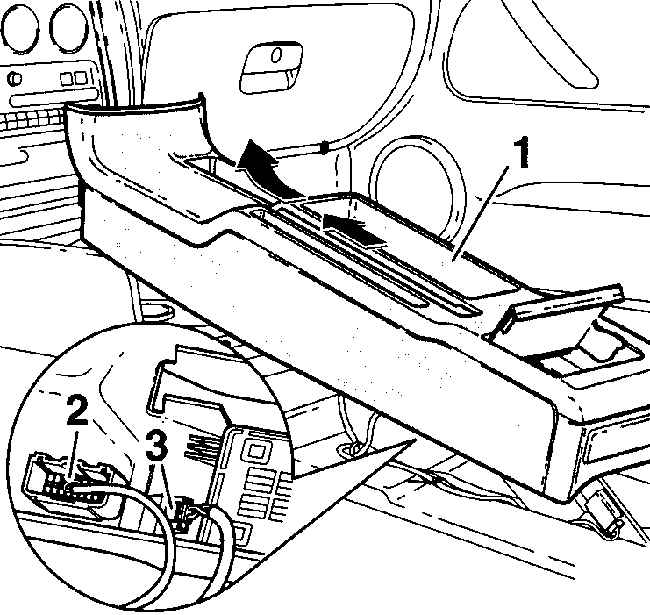

Снятие задней части центральной консоли

1 – задняя часть центральной консоли,
2 – диагностический разъем,
3 – разъем переключателя дистанционного открывания крышки топливозаливной горловины

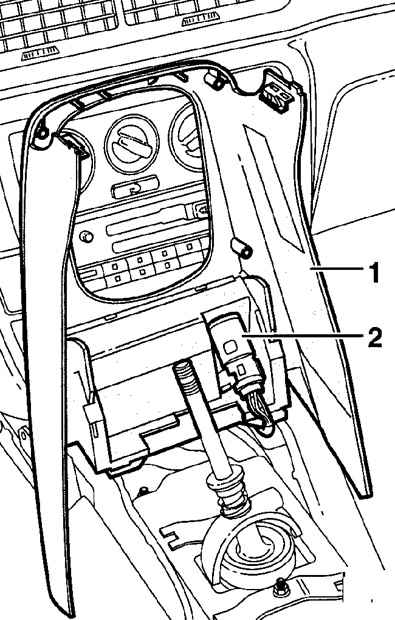

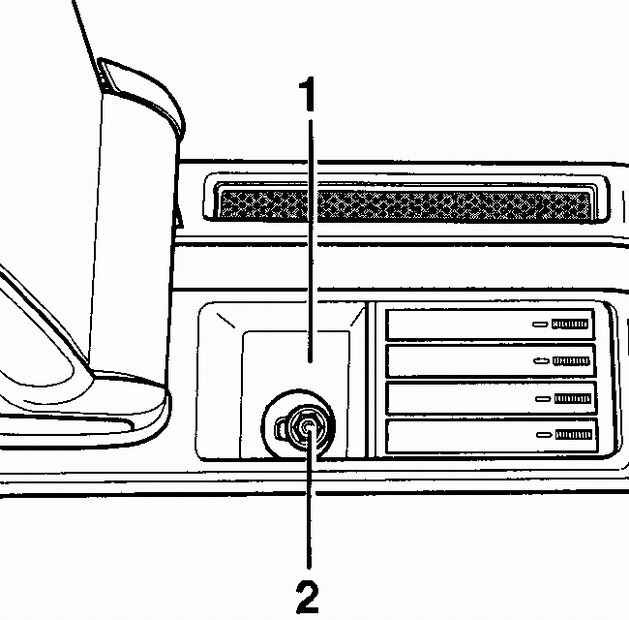

Снятие передней секции центральной консоли

1 – передняя секция центральной консоли,
2 – прикуриватель

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание и снимите провод массы с аккумулятора.

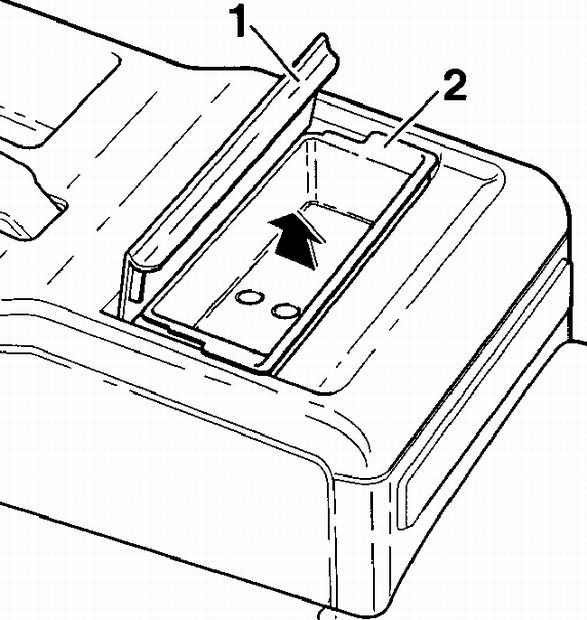

	2. Откройте крышку (1) и извлеките пепельницу (2) из задней части центральной консоли.
3. Установите центральный подлокотник в вертикальное положение.
	4. Извлеките открывшуюся резиновую заглушку (1) из центральной консоли, отвинтите гайку (2).

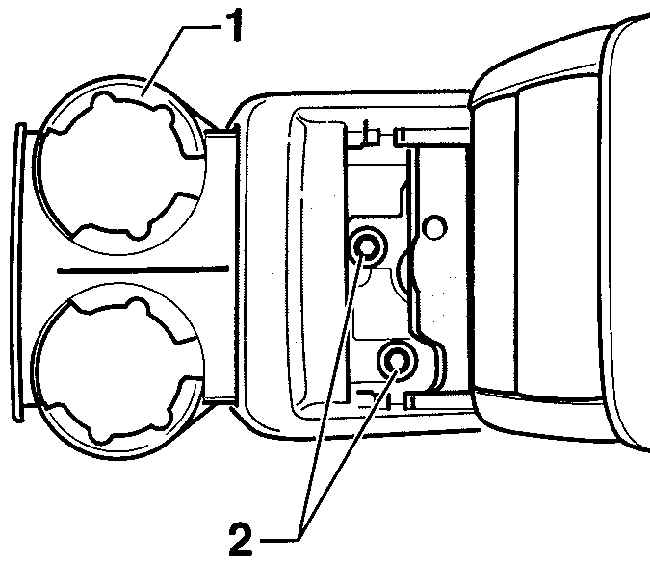

	5. Выдвиньте из центральной консоли подставку (1) для стаканов. Отвинтите две гайки (2), крепящие заднюю часть центральной консоли. На автомобилях без центрального подлокотника имеется только одна гайка, расположенная под пепельницей.
6. Затяните вверх до упора рычаг ручного тормоза.

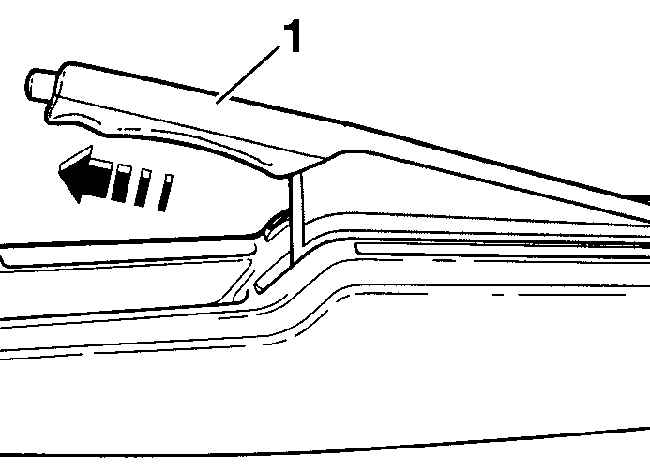

	7. Потянув вдоль рычага ручного тормоза, снимите декоративную накладку (1) рычага ручного тормоза.

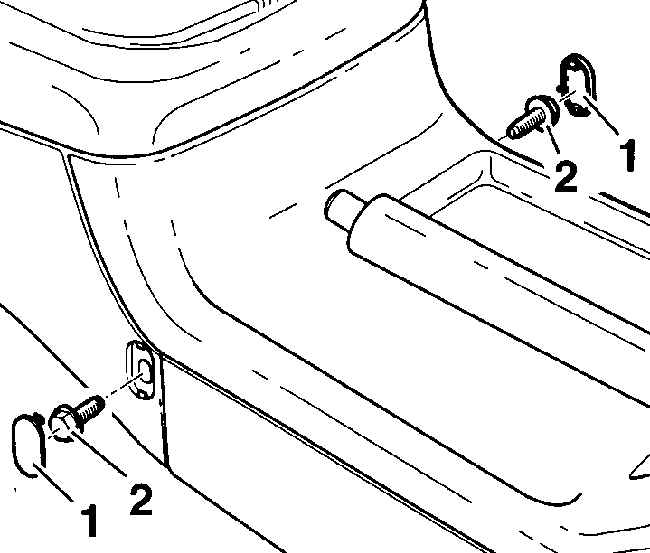

	8. С двух боков центральной консоли снимите заглушки (1), закрывающие болты и отвинтите болты (2) крепления центральной консоли.
9. По рычагу ручного тормоза снимите заднюю часть центральной консоли, см. рис. Снятие задней части центральной консоли.
10. Освободите диагностический разъем (2), см. рис. Снятие задней части центральной консоли.
11. Отсоедините электрический разъем от переключателя дистанционного открывания крышки топливозаливной горловины (3), см. рис. Снятие задней части центральной консоли.

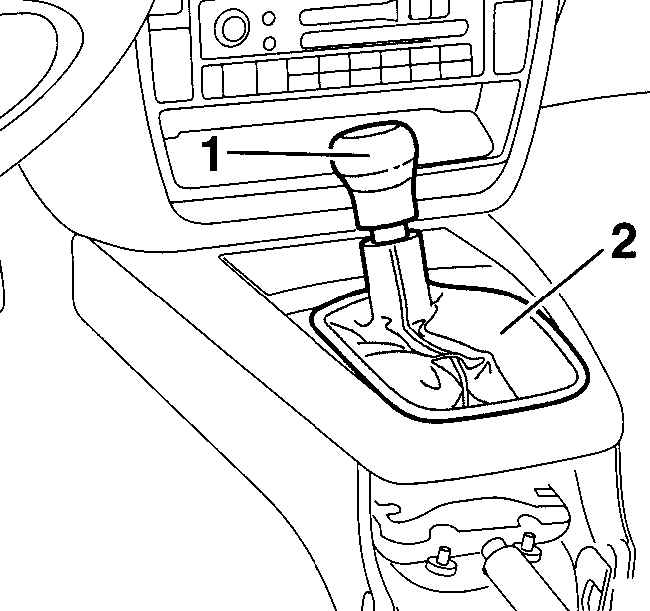

	12. Отделите нижнюю часть защитного чехла (2) от центральной консоли и, потянув за ручку (1) вверх, снимите с рычага переключения передач ручку вместе с защитным чехлом.
13. Приподнимая заднюю часть передней секции центральной консоли, отделите ее от панели приборов и снимите с рычага переключения передач, см. рис. Снятие передней секции центральной консоли.
14. Отсоедините электрический разъем от прикуривателя (2), см. рис. Снятие передней секции центральной консоли.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка центральной консоли производится в последовательности, обратной снятию.

2. Подсоедините провод массы к аккумулятору.
