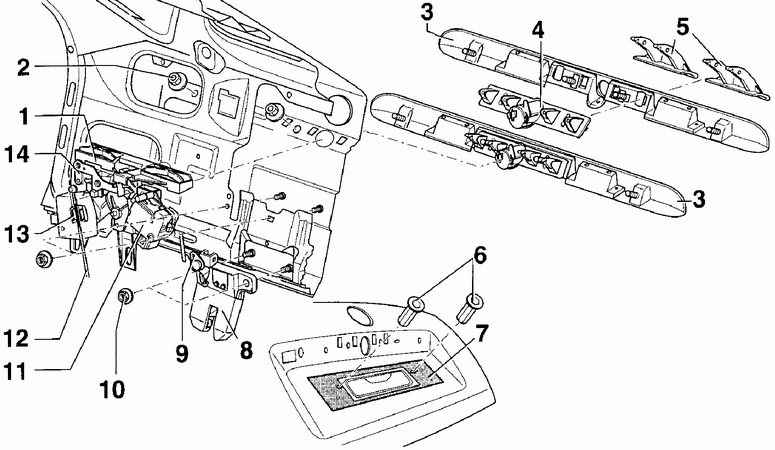

12.29. Замок багажникаЭлементы крепления замка багажника
1 – кронштейн цилиндра замка,
2 – гайка, 7 Нм,
3 – планка,
4 – ручка,
5 – прижимы,
6 – глухие гайки,
7 – основание для номерного знака,
8 – замок, |
9 – рычаг,
10 – гайка, 7 Нм,
11 – исполнительный двигатель системы центральной блокировки,
12 – тяга,
13 – шарнир,
14 – рычаг
|
Предупреждение
 Цилиндр замка можно снять
только вместе с кронштейном 1.
Установка глухих гаек 6
производится с использованием специальных клещей VW-1765А для расклепывания
глухих гаек.
Для установки тяги 12 до
упора переместите рычаг 14 и вставьте тягу.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите кронштейн вместе с цилиндром замка.
|
| 2. Отвинтите две гайки (2) и снимите пластину
крепления ручки (3).
|
| 3. Снимите отделку багажного отделения.
|
| 4. Отсоедините от замка багажника электрические
разъемы. |
| 5. Освободите крепление тяги (12).
|
| 6. Отвинтите гайки и снимите замок с крышки
багажника.
|
| 7. Отвинтите двигатель системы центральной
блокировки и снимите его с крышки багажника.
|
|
|
