12.49. Противосолнечные козырьки

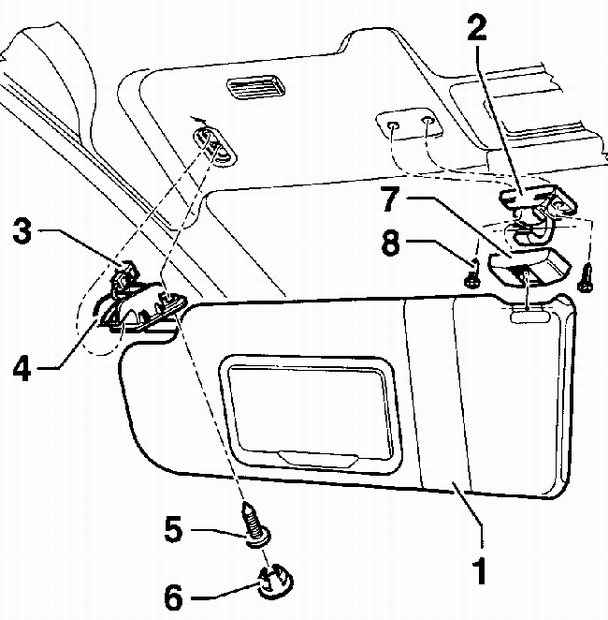

Элементы крепления противосолнечного козырька

1 – противосолнечный козырек,
2 – внутренняя опора козырька,
3 – электрический разъем,
4 – аровая опора козырька,
5 – винт,
6 – заглушка,
7 – кожух опоры,
8 – винт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините внутреннюю часть противосолнечного козырька от опоры.

2. Снимите заглушку с винта, крепящего шаровую опору противосолнечного козырька.

3. Вывинтите винт (5), крепящий шаровую опору противосолнечного козырька.

4. Снимите шаровую опору противосолнечного козырька с кузова и отсоедините электрический разъем.

5. Снимите кожух с внутренней опоры противосолнечного козырька.

6. Отвинтите два винта и снимите внутреннюю опору противосолнечного козырька с потолка.

Установка

Установка производится в последовательности, обратной снятию.
