12.18. Внутренняя отделка двериРасположение электрического разъема на внутренней
ручке двери
|
|
1 – фиксатор разъема,
2 – электрический разъем,
Стрелка – направление вытягивания фиксатора электрического разъема.
|
Снятие

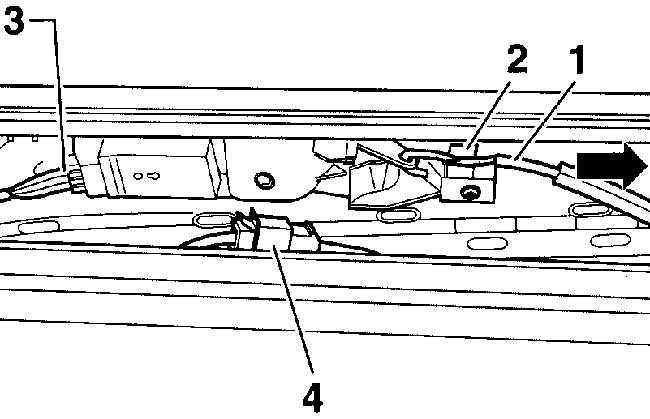

Снятие тяги внутренней ручки открытия двери
|
|
1 – тяга,
2 – направляющая тяги,
3, 4 – электрические разъемы |
В этом подразделе приводится описание снятия внутренней отделки двери водителя.
Внутренняя отделка задних дверей снимается таким же образом, как и передних.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание и снимите
провод массы с аккумулятора.
|
 |
2. Вставьте лезвие тонкой отвертки
между накладкой ручки и ручки с выемкой и переместите накладку ручки
к двери. Используйте отвертку с очень тонким лезвием для того, чтобы
не повредить пластмассовую накладку ручки и ручку двери.
|
| 3. Используя отвертку, вставленную
под край ручки с выемкой, извлеките ручку с выемкой из внутренней
отделки двери. Не снимайте внутреннюю ручку двери за выемку, так как
под ней находится перемычка внутренней отделки двери.
|
| 4. Вытяните фиксатор электрического
разъема из разъема и отсоедините электрический разъем от внутренней
ручки двери, см. рис. Расположение электрического
разъема на внутренней ручке двери. |
 |

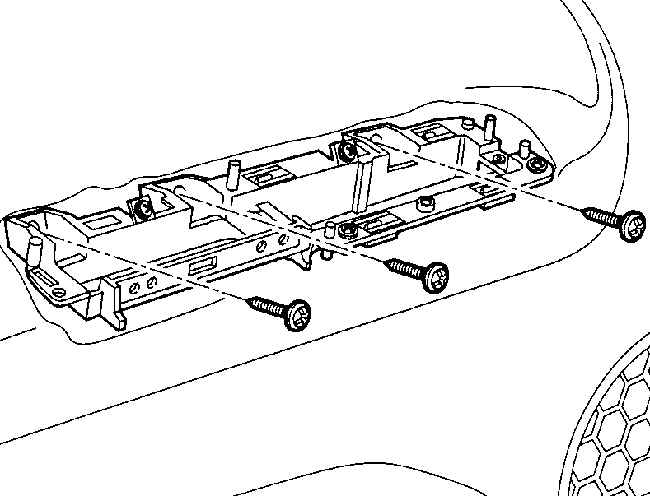

5. Через отверстие после снятия
ручки двери вывинтите три винта. |
 |

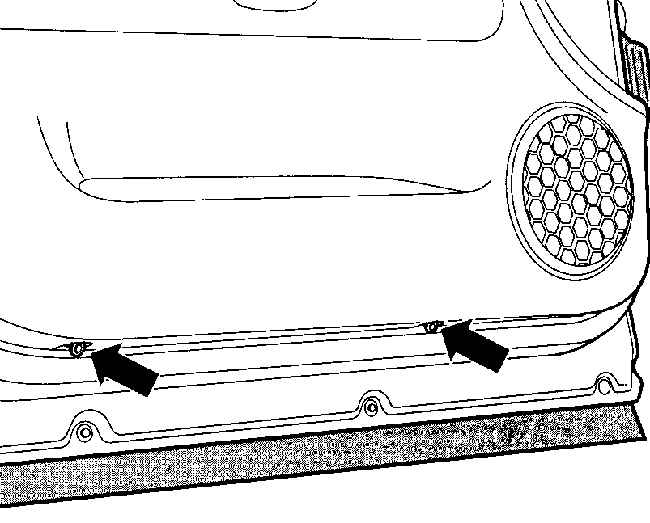

6. Вывинтите винты, крепящие
нижнюю часть внутренней отделки двери. |
| 7. Отвинтите и снимите кнопку блокировки
замка двери.
|
 |

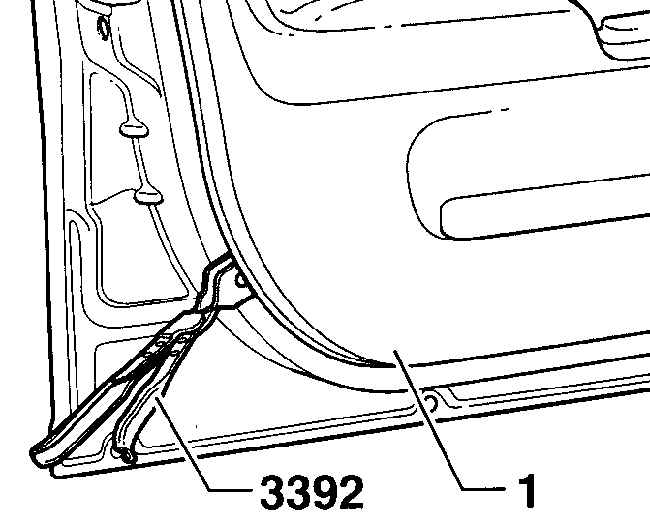

8. Используя специальное приспособление
VW-3392 или самостоятельно изготовлен ный инструмент в виде плоской
вилки, отделите обивку двери от двери. |
| 9. Поднимая обивку двери вверх,
освободите верхнюю часть обивки двери из оконного проема.
|
| 10. Перемещая назад тягу открытия
двери, извлеките ее из направляющей и отсоедините от внутренней ручки
открытия двери, см. рис. Снятие тяги
внутренней ручки открытия двери. |
| 11. Снимите обивку двери.
|
 |

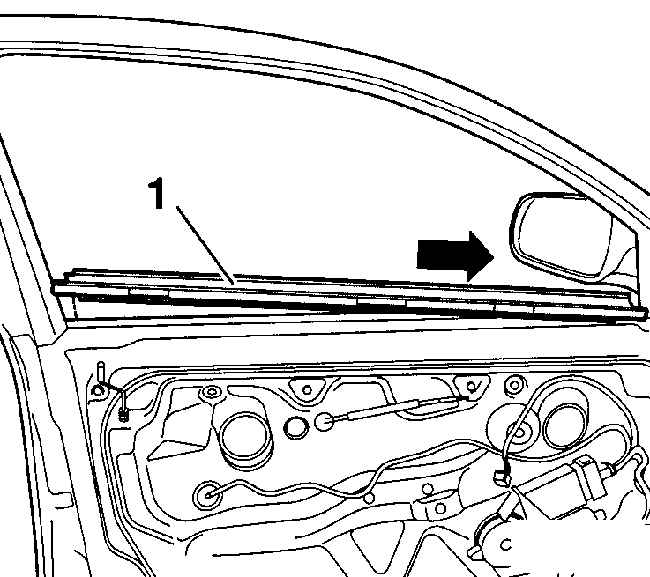

12. Снимите с обивки двери нижнее
внутреннее уплотнение стекла и установите его в проем окна. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой обивки двери проверьте
состояние фиксаторов обивки и, при необходимости, замените поврежденные
фиксаторы. Установите фиксаторы в отверстие в обивке двери. |
| 2. Установка обивки двери производится в последовательности,
обратной снятию.
|
| 3. Подсоедините провод массы к аккумулятору.
|
|
|
|
