12.35. Замок двериЗамок двери, стеклоподъемник и громкоговоритель крепятся на одном кронштейне двери.
Снятие замка двери можно произвести только вместе с кронштейном.
Снятие кронштейна двери можно произвести только после освобождения стекла
двери из фиксаторов стеклоподъемника. Для этого опустите стекло двери до уровня
технологических отверстий в кронштейне и освободите фиксаторы.
Если в двери установлены стеклоподъемники с электрическим приводом и они в
данный момент по какой-то причине не работают, опустить стекло двери можно вручную.
Снятие

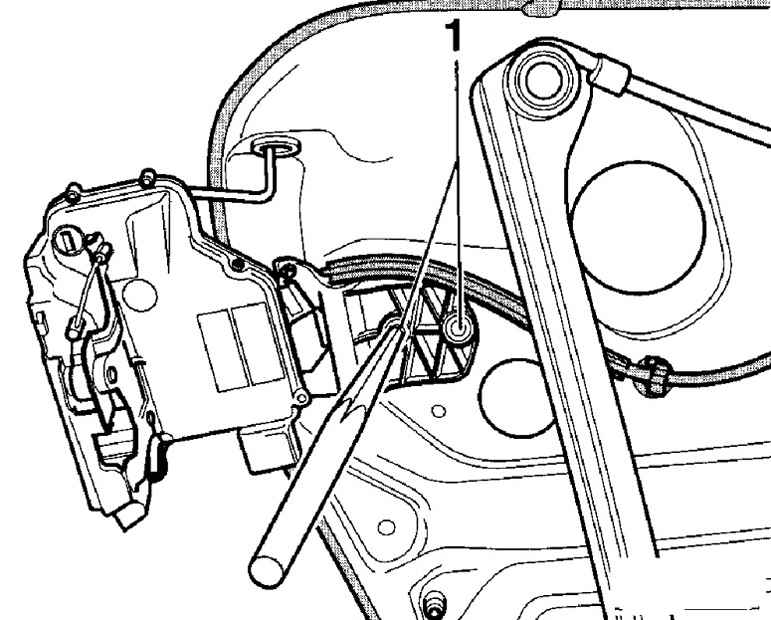

Использование дорна для освобождения фиксаторов (1)
крепления замка двери к кронштейну

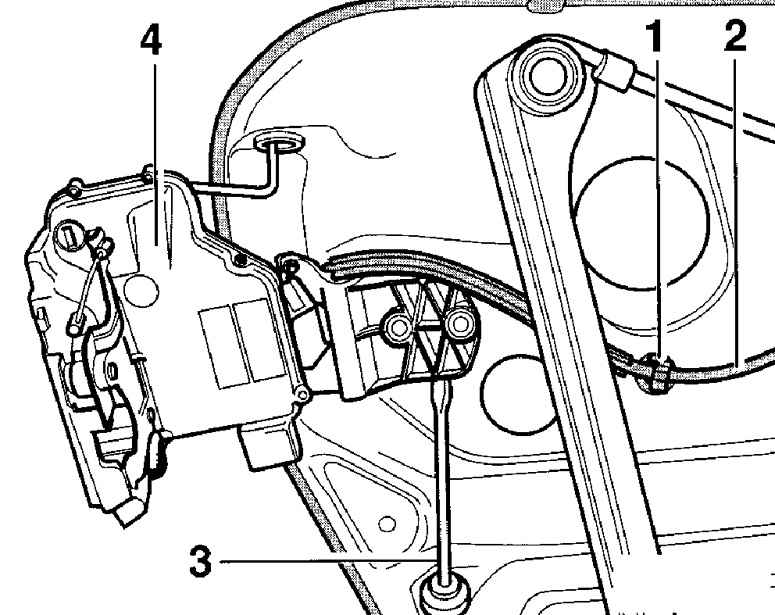

Отделение замка двери от кронштейна
|
|
1 – скоба,
2 – трос,
3 – отвертка,
4 – замок двери |

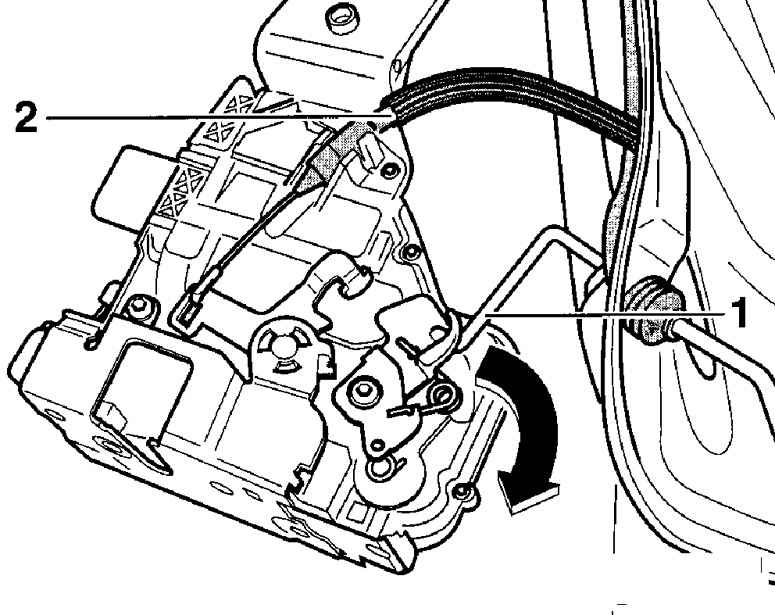

Отделение предохранительной тяги от замка двери
|
|
1 – предохранительная тяга,
2 – тросовая тяга |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите обивку передней двери. |
| 2. Снимите корпус цилиндра замка. |
| 3. Освободите фиксатор наружной ручки открытия
двери.
|
| 4. Снимите кронштейн с агрегатами с передней
двери.
|
| 5. Используя дорн, освободите фиксаторы (1)
крепления замка двери,
см. рис. Использование дорна для освобождения
фиксаторов (1) крепления замка двери к кронштейну. |
| 6. Освободите из крепежной скобы (1) трос (2),
см. рис. Отделение замка двери от кронштейна.
|
| 7. Используя отвертку, отделите от кронштейна
двери замок двери с переходным угловым кронштейном. Переходной угловой
кронштейн крепится к замку двери болтом и заклепкой.
|
| 8. Извлеките из замка двери предохранительную
тягу (1), для чего поверните замок двери в направлении стрелки, показанной
на рис. Отделение предохранительной тяги
от замка двери. |
| 9. Освободите крепления оболочки тросовой тяги
к замку двери.
|
| 10. Поверните наконечник тросовой тяги на 90°
и извлеките его из отверстия в рычаге замка двери.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
| 2. Проверьте работу замка двери. |
|
|
