12.47. Внутренняя декоративная накладка наружного зеркала заднего вида

Снятие

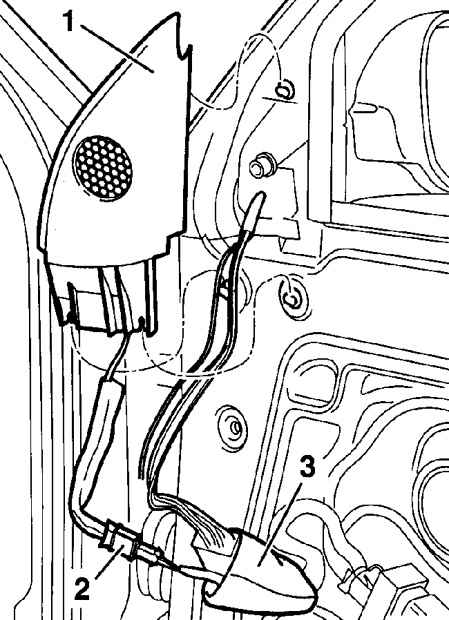

Снятие с двери внутренней декоративной накладки с громкоговорителем

1 – декоративная накладка наружного зеркала,
2 – электрический разъем высокочастотного громкоговорителя,
3 – пенопластовый кожух электрического разъема

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потянув вверх, снимите внутреннюю декоративную накладку наружного зеркала заднего вида.

2. Если в декоративной накладке установлен высокочастотный громкоговоритель, снимите ее следующим образом.

3. Снимите внутреннюю обивку двери.

4. Снимите с электрического разъема пенопластовый чехол.

5. Отсоедините электрический разъем высокочастотного громкоговорителя.

6. Переместите вверх и снимите с двери внутреннюю декоративную накладку с высокочастотным громкоговорителем.

Установка

Установка производится в последовательности, обратной снятию.
