12.61. Ограждение/бордюрная планка крыши
МОДЕЛИ УНИВЕРСАЛ

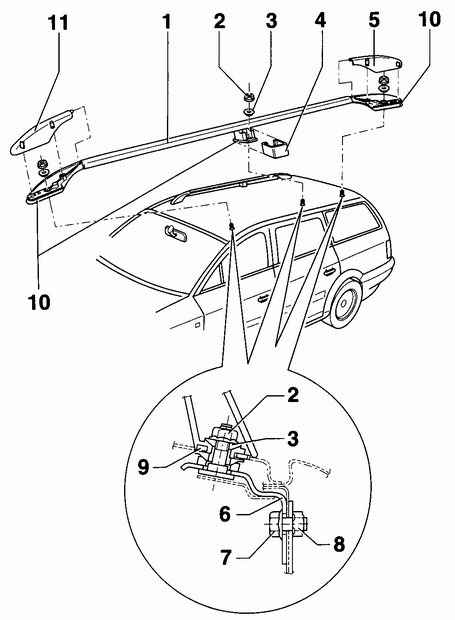

Ограждение/бордюрная планка крыши на модели Универсал
1 – ограждение крыши,
2 – гайка, 20 Нм,
3 – коническая шайба,
4 – центральный колпачок,
5 – задний колпачок,
6 – крепежный уголок,
|
7 – болт, 20 Нм,
8 – гайка,
9 – уплотнительное кольцо,
10 – прокладки,
11 – передний колпачок
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите передний, центральный и задний
колпачки.
|
| 2. Вывинтите гайки крепления ограждения (2). |
| 3. Извлеките конические шайбы (3). |
| 4. Снимите ограждение крыши с крепежных уголков.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Совместите выступающие фиксаторы колпачка
с отверстиями в ограждении крыши и вдавите их до четкой фиксации.
|
| 2. Установите крепежный уголок на крышку и
отцентрируйте отверстие в крыше.
|
| 3. Привинтите крепежный уголок к крыше, при
этом в первую очередь затягивайте нижний болт крепления. |
| 4. Установите и привинтите ограждение крыши.
|
| 5. Установите передний, центральный и задние
колпачки.
|
|
МОДЕЛИ СЕДАН

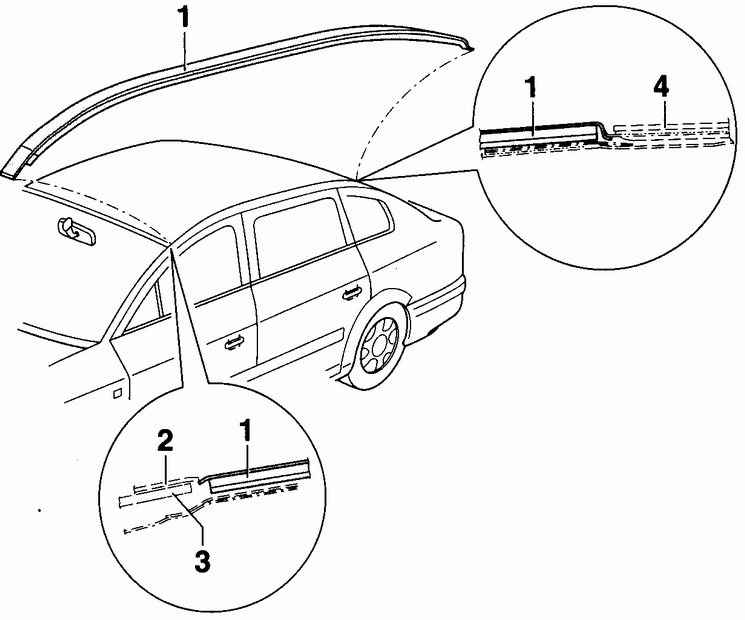

Ограждение/бордюрная планка крыши на модели Седан
1 – бордюрная полоса,
2 – водосточный желоб,
|
3 – ветровое стекло,
4 – заднее стекло
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Используя плоский пластиковый клин, начиная со стоны
ветрового стекла, извлеките бордюрную полосу из желоба крыши. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Начиная с задней части автомобиля, уложите бордюрную
полосу в желоб крыши и, нажимая на бордюрную полосу, четко зафиксируйте
ее в желобе крыши. |
|
|
|
