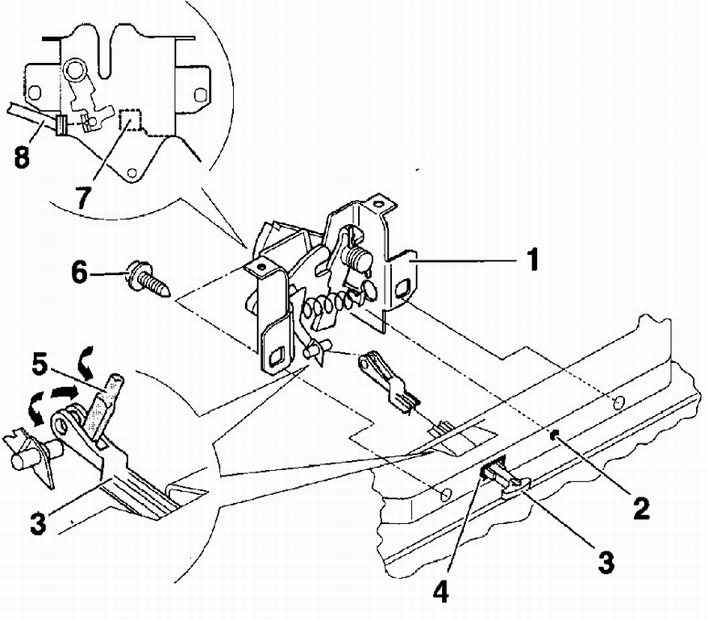

12.17. Замок капотаЭлементы крепления замка капота
1 – замок капота,
2 – дорн,
3 – рычаг разблокировки замка капота,
4 – зажим,
|
5 – лезвие отвертки,
6 – самоконтрящийся болт, 12 Нм,
7 – микровыключатель,
8 – трос открытия замка капота
|
Предупреждение
 Перед снятием рычага 3
необходимо предварительно снять решетку радиатора.
Отвертка 5 используется
для разжатия ушек в задней части рычага блокировки замка капота перед снятием
рычага.
Болты 6 используются для
крепления замка капота. При установке необходимо использовать новые болты.
Микровыключатель 7 устанавливается
при наличии на автомобиле противоугонной системы.
Регулировка положения замка
открытия капота осуществляется перемещением его за счет увеличенных отверстий
под болты крепления капота. Перед регулировкой положения замка капота ослабьте
болты крепления замка.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Используя лезвие отвертки, в задней части
рычага разблокировки замка капота, разожмите усики и снимите рычаг.
|
| 2. Отвинтите два самоконтрящихся болта, крепящие
замок капота.
|
| 3. Отсоедините трос открытия замка капота от
замка.
|
| 4. Отсоедините электрический разъем от микровыключателя
противоугонной системы.
|
| 5. Снимите замок капота с автомобиля.
|
|
|
