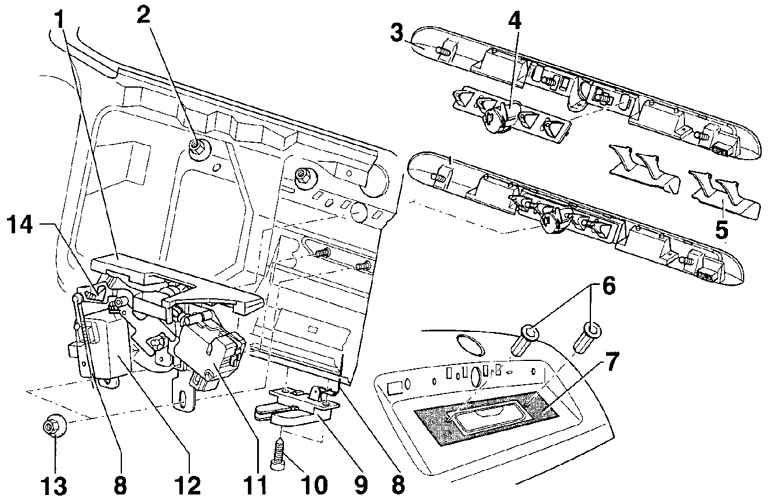

12.31.1.1. Кронштейн цилиндра замка задней двериЭлементы крепления замка задней двери на моделях Универсал
1 – кронштейн цилиндра замка,
2 – гайка, 7 Нм,
3 – пластина ручки,
4 – ручка,
5 – прижимы,
6 – глухие гайки,
7 – основание номерного знака,
8 – тяга, |
9 – замок задней двери,
10 – болт, 25 Нм,
11 – исполнительный двигатель системы центральной блокировки,
12 – исполнительный двигатель открывания замка задней двери,
13 – гайка, 7 Нм,
14 – рычаг |
Предупреждение
 Цилиндр замка можно снять
с автомобиля только вместе с кронштейном 1.
Установка глухих гаек 6
производится с помощью клещей VW-1765А для расклепывания глухих гаек.
Снятие кронштейна цилиндра замка задней двери
|
|

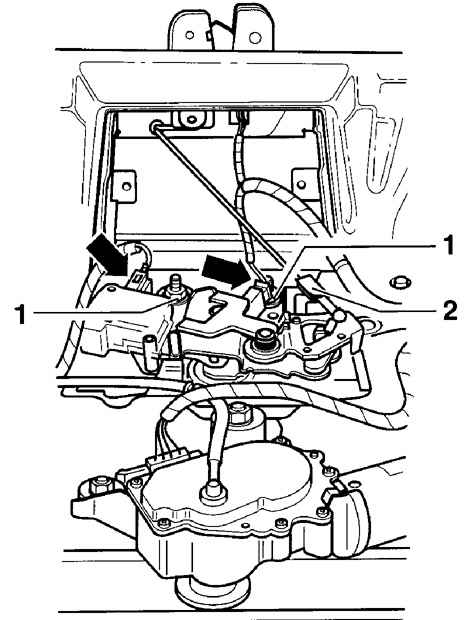

1 – гайки,
2 – тяга
Стрелками указаны разъемы, которые необходимо отсоединить.
|

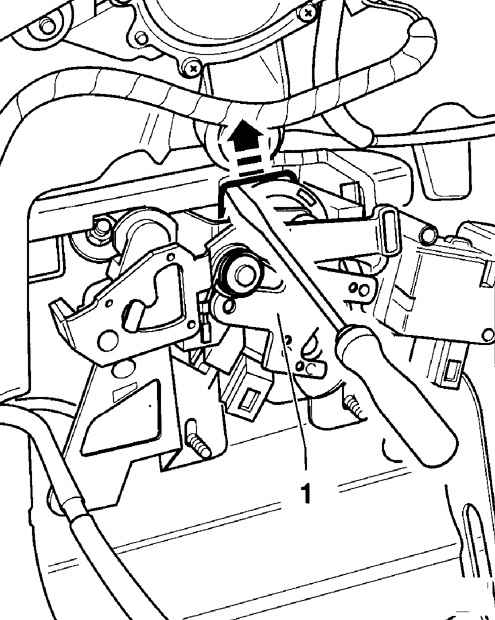

Использование отвертки для разжатия предохранительной
скобы
Снятие
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Зафиксируйте предохранительную скобу.
|
| 2. Вставьте цилиндр замка в кронштейн.
|
| 3. Кронштейн с цилиндром замка установите на
пластину ручки задней двери и закрепите их до четкой фиксации. |
| 4. Привинтите гайки (1), см. рис.
Снятие кронштейна цилиндра замка задней двери. |
| 5. Установите тягу замка задней двери.
|
| 6. Подсоедините ранее отсоединенные электрические
разъемы. |
| 7. Установите внутреннюю обивку задней двери.
|
|
|
