4. Система охлаждения

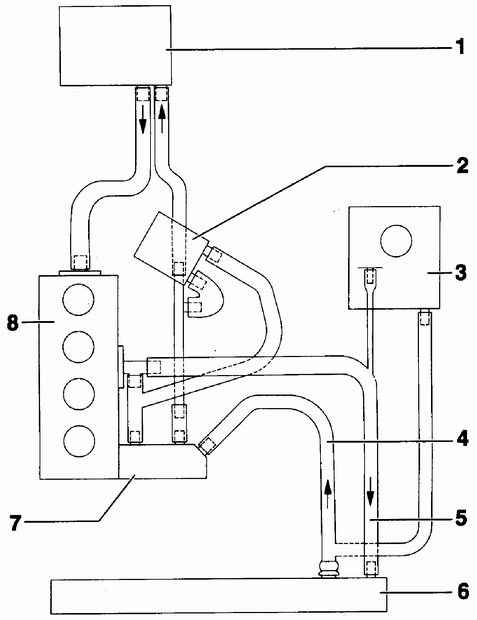

1 – радиатор отопителя; 2 – теплообменник масла; 3 – расширительный бачок; 4 – верхний шланг радиатора;

5 – нижний шланг радиатора; 6 – радиатор; 7 – водяной насос; 8 – блок цилиндров двигателя

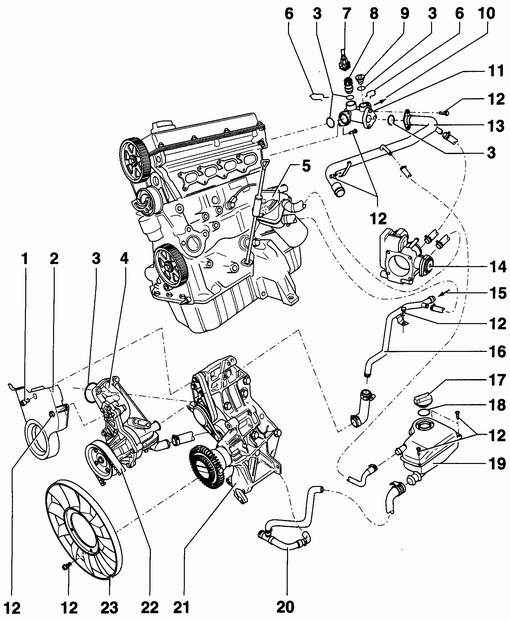

Агрегаты системы охлаждения двигателя 1,8-I

1 – винт, 20 Нм; 2 – нижний кожух зубчатого ремня; 3 – уплотнительное кольцо. При   установке необходимо использовать новое уплотнительное кольцо; 4 – водяной насос. Термостат   расположен в корпусе водяного насоса; 5 – теплообменник масла крепится на держателе масляного фильтра; 6 – фиксирующие скобы; 7 – электрический разъем; 8 – датчик температуры охлаждающей жидкости. Датчик температуры охлаждающей жидкости предназначен для системы управления двигателем и указателя температуры; 9 – заглушка; 10 – к радиатору отопителя; 11 – соединительный патрубок;

12 – болт, 10 Нм; 13 – трубопровод для охлаждающей жидкости; 14 – корпус дросселя; 15 – от радиатора отопителя; 16 – трубопровод для охлаждающей жидкости; 17 – крышка; 18 – уплотнительное кольцо; 19 – расширительный бачок; 20 – шланг для охлаждающей жидкости; 21 – кронштейн. Кронштейн предназначен для крепления механизма натяжения поликлинового ремня, вискомуфты вентилятора радиатора, крыльчатки насоса усилителя рулевого управления и генератора. 22 – ремень; 23 – крыльчатка вентилятора радиатора

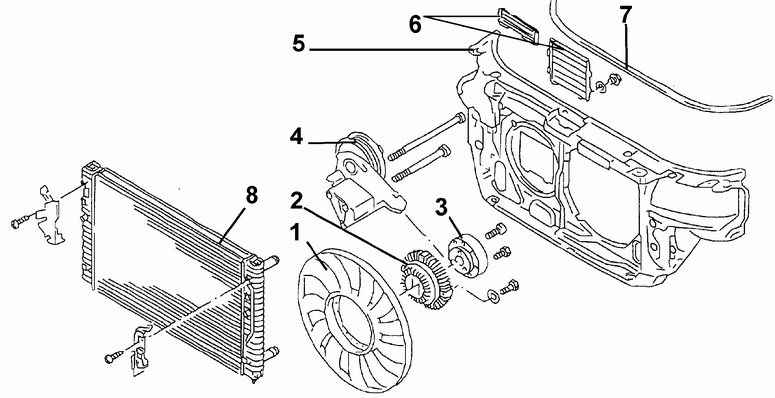

Вентилятор и радиатор автомобилей с четырехцилиндровыми двигателями

1 – крыльчатка; 2 – виско-муфта; 3 – щкив; 4 – кронштейн;

5 – передняя поперечина; 6 – штора радиатора; 7 – уплотнение; 8 – радиатор

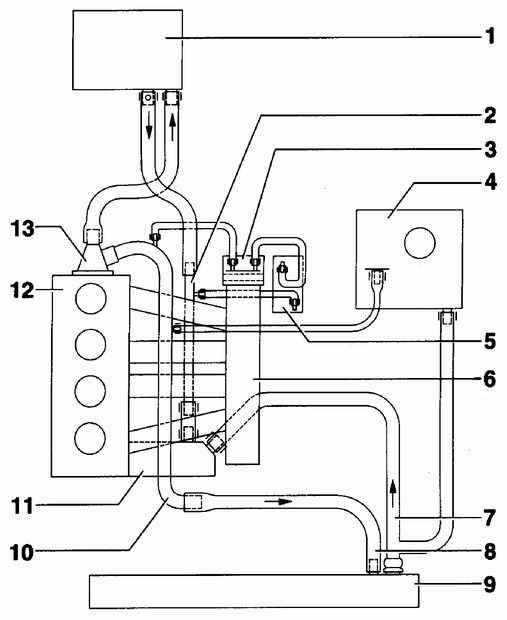

Система охлаждения герметичного типа включает водяной насос с приводом от вспомогательного приводного ремня, вентилятор радиатора с термовязкостной муфтой, радиатор, расширительный бачок, термостат и радиатор отопителя, а также шланги и переключатели. При запуске холодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров и головки блока цилиндров. Теплая охлаждающая жидкость проходит через радиатор отопителя к водяному насосу. Поскольку охлаждающая жидкость при нагреве расширяется, то повышается ее уровень в расширительном бачке. Поступление охлаждающей жидкости через радиатор закрыто, что обеспечивает закрытый термостат. Когда охлаждающая жидкость достигнет предопределенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору, поскольку охлаждающая жидкость проходит через радиатор, происходит ее охлаждение потоком встречного воздуха. Термовязкостная муфта вентилятора радиатора включается в зависимости от температуры воздуха за радиатором. При достижении предопределенной температуры открывается клапан в муфте и термовязкостная муфта приводит в действие крыльчатку вентилятора. Когда температура охлаждающей жидкости находится в пределах от +92° С до +98° С термодатчик включает первую ступень вентилятора радиатора и вентилятор вращается с уменьшенным числом оборотов. При температуре охлаждающей жидкости от +99° С до +105° С термодатчик включает вентилятор радиатора на вторую ступень и вентилятор вращается с максимальным количеством оборотов.

Вентилятор с электрическим приводом может включаться и после выключения зажигания. Поэтому при проведении работ на горячем двигателе на время проведения работ необходимо отсоединить электрический разъем от двигателя вентилятора.

При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие пары могут привести к сильным ожогам. Для этого закройте крышку расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука. После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка.

Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность обильным количеством воды.
