12.38. Кронштейн двери

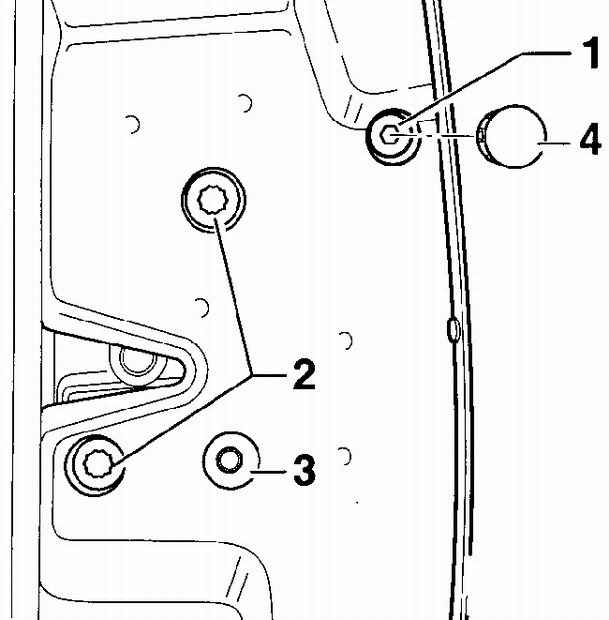

1 – болт крепления цилиндра замка, 2 – болты крепления замка, 3 – центрирующий болт замка двери, 4 – защитный колпачок

При необходимости замены стеклоподъемника его необходимо заменять вместе с кронштейном.

Кронштейн двери можно снять только тогда, когда стекло двери не закреплено в фиксаторах стеклоподъемника. Для этого опустите стекло двери до уровня технологических отверстий в кронштейне и освободите фиксаторы.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

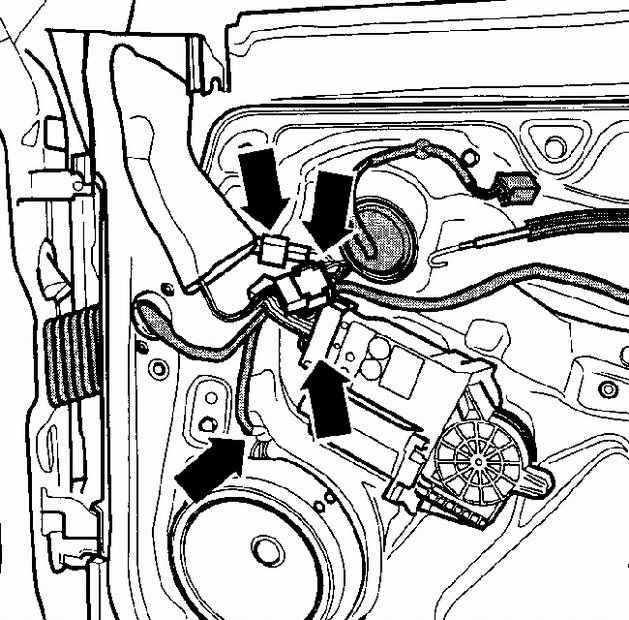

1. Снимите внутреннюю обивку передней двери. 2. Снимите корпус цилиндра замка передней двери. 3. Снимите технологические заглушки с кронштейна передней двери. 4. Опустите стекло двери настолько, чтобы был возможен доступ к винтам крепления стекла. Ослабьте винты (2) (см. рис. Передняя дверь со снятой обивкой двери) и освободите фиксаторы, крепящие стекло двери. 5. Переместите стекло двери до упора вверх и, используя липкую ленту, закрепите его в этом положении. 6. Отсоедините все электрические разъемы в передней двери, см. рис. Расположение электрических разъемов в передней двери). 7. В торце передней двери вывинтите два болта, крепящие замок двери, см. рис. Расположение болтов крепления замка и цилиндра замка передней двери. 8. Отвинтите винты, крепящие кронштейн к передней двери (см. рис. Передняя дверь со снятой обивкой двери). 9. Отделите верхнюю часть кронштейна от двери, затем приподнимите кронштейн и, перемещая его к шарнирам двери, извлеките из двери. 10. Переверните кронштейн и отсоедините электрический разъем от замка двери. 11. С обратной стороны кронштейна освободите скобы, крепящие электрические провода.

Установка

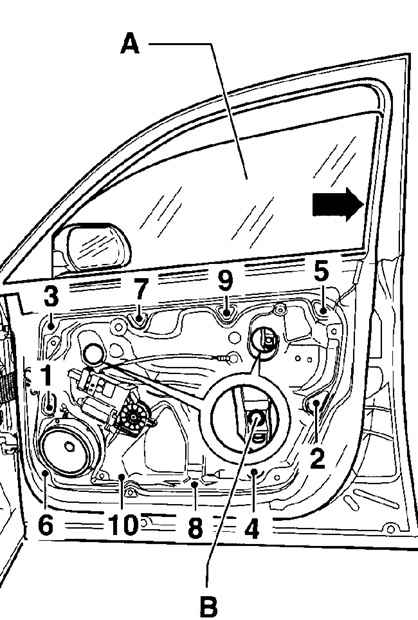

Последовательность затягивания винтов крепления кронштейна двери

А – стекло двери, В – винт крепления фиксатора стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В последовательности, обратной снятию, установите кронштейн в переднюю дверь. 2. Ввинтите винты крепления кронштейна и затяните моментом 8 Нм в последова тельности, представленной на рис. Последовательность затягивания винтов крепления кронштейна двери. 3. Снимите липкую ленту, удерживающую стекло двери в верхнем положении и переместите стекло назад к направляющей и закрепите его в фиксаторах и затяните винт (В) (см. рис. Последовательность затягивания винтов крепления кронштейна двери) моментом 10 Нм. 4. Дальнейшая установка производится в последовательности, обратной снятию.
