12.22. Боковая отделка багажного отделения моделей Седан

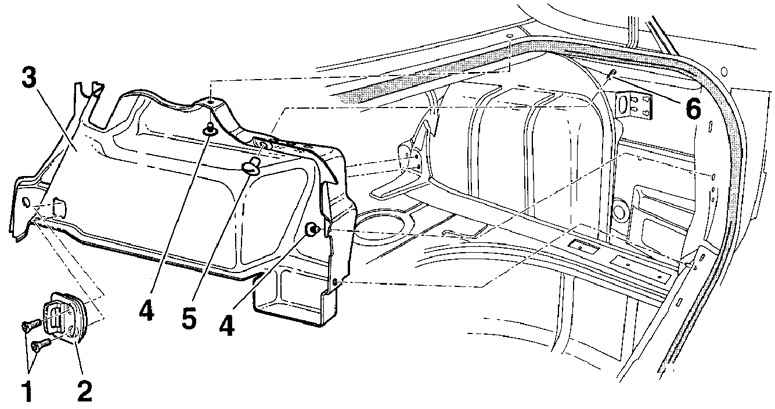

Боковая отделка багажного отделения моделей Седан

1 – винты,
2 – петля для крепления багажа,
3 – боковая отделка багажного отделения,

4 – пистоны,
5 – заглушку

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю отделку багажного отделения.

2. Снимите спинки дополнительных сидений.

3. Снимите нижнюю часть боковой отделки.

4. Вывинтите винты (1) крепления петли для багажа.

5. Извлеките пистоны (4) крепления боковой отделки багажного отделения.

6. Свинтите заглушку (5) с резьбовой шпильки (6).

7. Снимите боковую отделку багажного отделения (3).

Установка

Установка производится в последовательности, обратной снятию.
