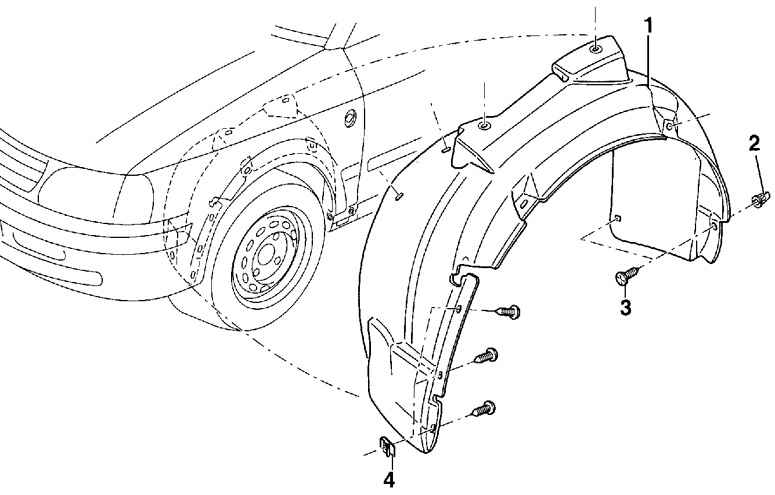

12.12. Облицовка ниши переднего колесаРасположение элементов крепления облицовки ниши переднего крыла
1 – облицовка ниши переднего крыла,
2 – пластиковая гайка,
|
3 – винты с крестообразными шлицами 9 шт.,
4 – гайка
|
Величины зазоров между деталями передней части кузова на моделях Седан
|
|
А – 1,0 мм,
В – 2,5 мм,
F – 3,0 мм,
G – 3,5 мм,
H – 4,0 мм |

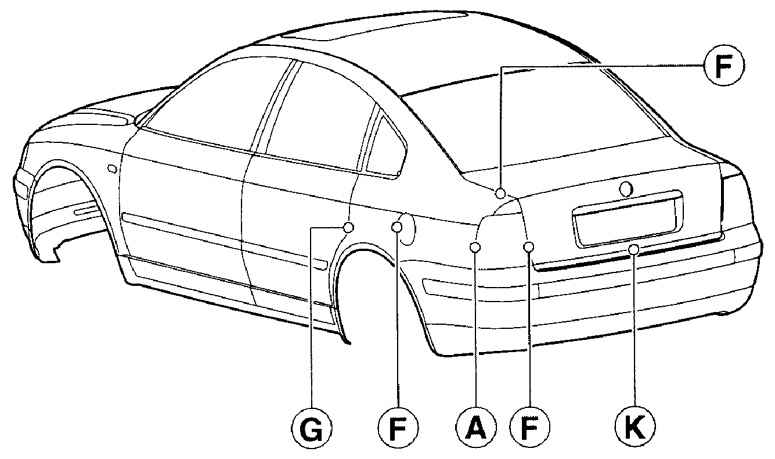

Величины зазоров между деталями задней части кузова на моделях Седан
|
|
А – 1,0 мм,
F – 3,0 мм,
G – 3,5 мм,
K – 5,0 мм |

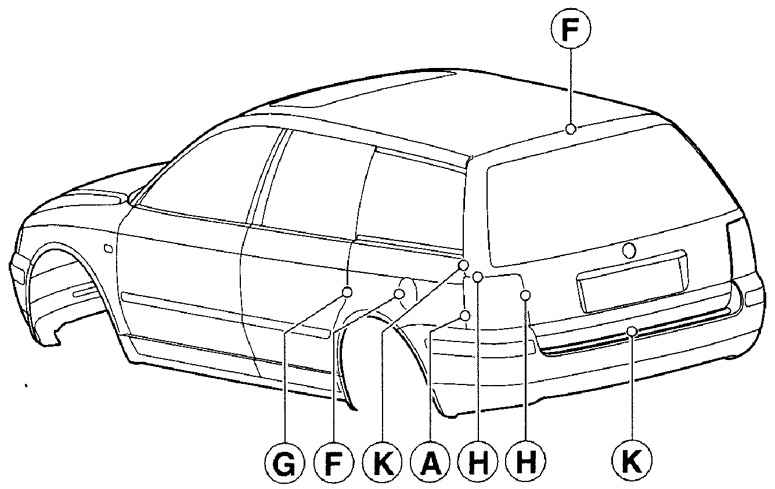

Величины зазоров между деталями задней части кузова автомобилей Универсал
|
|
А – 1,0 мм,
F – 3,0 мм,
G – 3,5 мм,
H – 4,0 мм,
K – 5,0 мм |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте болты крепления переднего колеса,
затем поднимите переднюю часть автомобиля и закрепите на подставках.
Снимите переднее колесо.
|
| 2. Отвинтите 9 винтов с крестообразными шлицами,
крепящие облицовку ниши переднего колеса.
|
| 3. Из-под арки крыла извлеките облицовку ниши
переднего колеса.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите облицовку ниши переднего колеса
под арку переднего крыла и закрепите 9 винтами.
|
| 2. Установите переднее колесо, затем опустите
автомобиль на землю. Затяните болты крепления колеса в диагональной
последовательности моментом 120 Нм.
|
|
|
|
