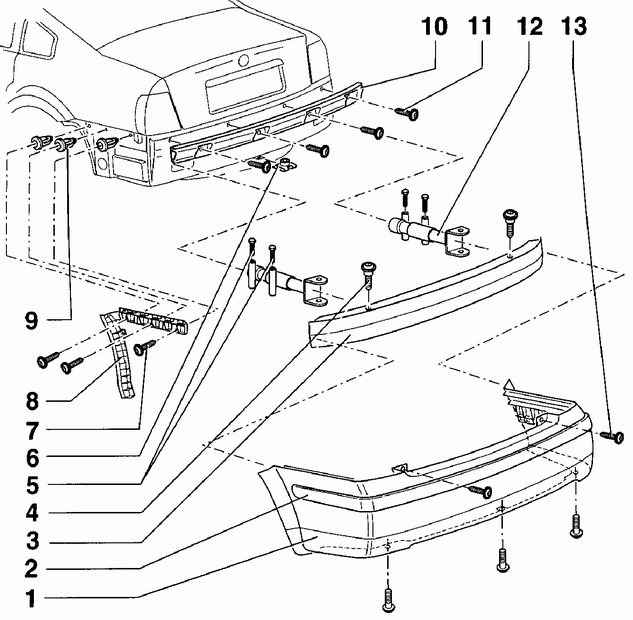

12.10. Задний бамперЗадний бампер моделей Седан
1 – бампер,
2 – амортизирующая накладка,
3 – кронштейн бампера,
4 – винты 2 шт., 15 Нм,
5 – болты 4 шт., 30 Нм + довернуть на угол 180°,
6 – гайка,
|
7 – винты 6 шт., 2 Нм,
8 – направляющий кронштейн,
9 – гайки 6 шт.,
10 – основание,
11 – винты 4 шт., 1,2 Нм,
12 – крепежный элемент бампера,
13 – болты 5 шт., 6 Нм
|
Предупреждение
 Амортизирующая накладка
2 крепится к бамперу.
Снятие заднего бампера
необходимо производить, перемещая его назад параллельно направляющему кронштейну
8.

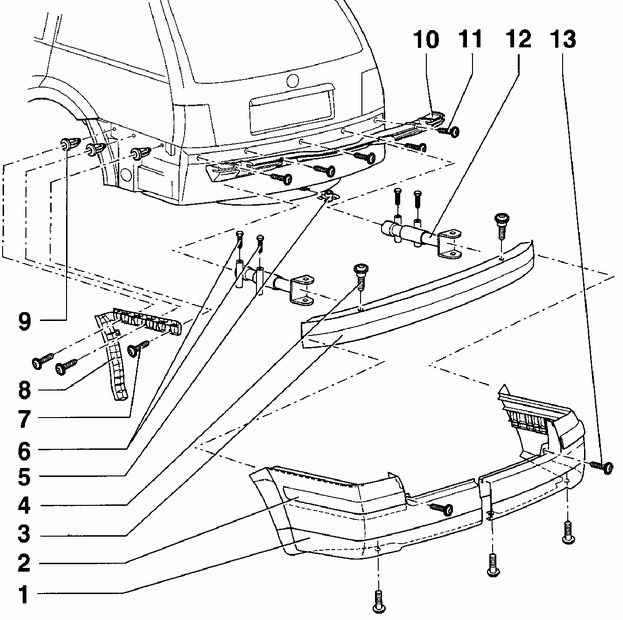

Задний бампер моделей Универсал
1 – задний бампер,
2 – амортизирующая накладка,
3 – кронштейн бампера,
4 – болты 2 шт., 15 Нм,
5 – гайка,
6 – болты 4 шт., 30 Нм + довернуть на угол 180°,
|
7 – винты 6 шт., 2 Нм,
8 – направляющий кронштейн,
9 – гайки 6 шт.,
10 – основание,
11 – винты 4 шт., 1,2 Нм,
12 – крепежный элемент бампера,
13 – винты 5 шт., 6 Нм
|
Предупреждение
Амортизирующая накладка
2 крепится к бамперу.
Снятие заднего бампера
необходимо производить, перемещая его назад параллельно направляющему кронштейну
8.
При установке болтов 6
необходимо использовать новые болты.
В данном подразделе изложен порядок выполнения работ на моделях Седан.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите винты крепления боковой части
бампера |
| 2. Вывинтите винты крепления задней и нижней
части бампера (13), см. рис. Задний бампер
моделей Седан. |
| 3. Потянув назад, снимите бампер с направляющих
кронштейнов.
|
|
|
