12.31. Замок задней двери на моделях Универсал

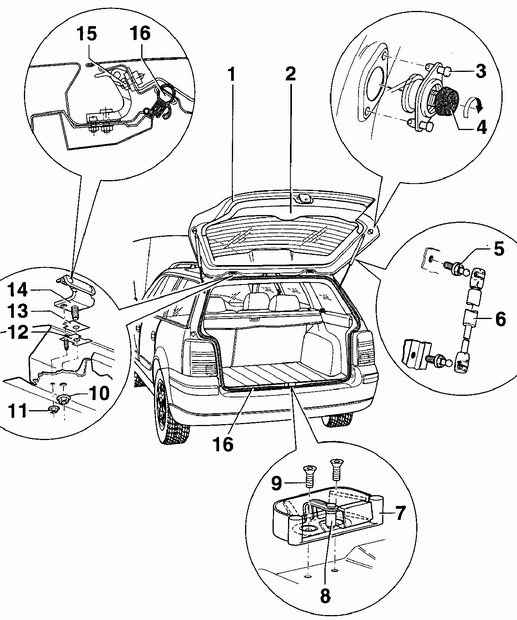

Элементы крепления задней двери на моделях Универсал

1 – задняя дверь,
2 – обивка задней двери,
3 – тифт с выемкой для крепления буфера двери,
4 – регулируемый буфер задней двери,
5 – шаровой шарнир крепления верхней части опоры задней двери, 20 Нм,
6 – пневматическая опора двери,
7 – кожух ударной пластины замка задней двери,

8 – ударная пластина замка задней двери,
9 – болты, 25 Нм,
10 – гайка, 20 Нм,
11 – гайка, 10 Нм,
12 – регулировочная пластина,
13 – прокладка,
14 – арнир крепления задней двери,
15 – болт, 10 Нм,
16 – уплотнение задней двери

Предупреждение

Пневматическая опора задней двери 6 снимается и устанавливается таким же образом, как и пневматическая опора капота.

После отвинчивания гаек 10 с двух сторон двери можно снять дверь с автомобиля.

Регулировочная пластина 12 позволяет производить регулировку положения задней двери.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку задней двери.

2. Отсоедините электрический разъем от фонаря подсветки номерного знака.

3. Отвинтите две гайки (2) и снимите пластину ручки двери.

4. Отсоедините электрические разъемы от замка задней двери.

5. Освободите тягу (8) замка задней двери.

6. Отвинтите винты (10) и снимите замок задней двери (9) с задней двери.

7. Снимите кронштейн с цилиндром замка.

8. Отвинтите и снимите исполнительный двигатель системы центральной блокировки.
