12.29.1. Цилиндр замка крышки багажника

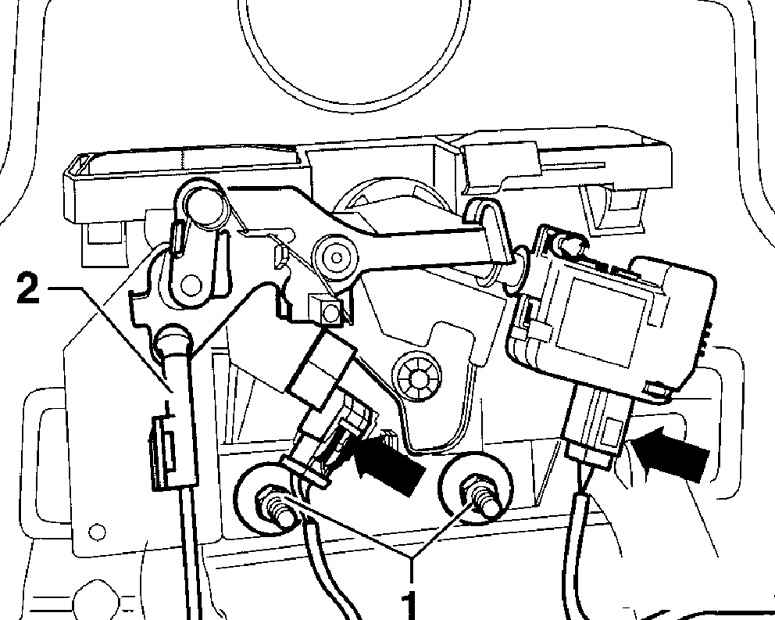

Расположение электрических разъемов (стрелки) в крышке багажника

1 – гайки,
2 – тяга

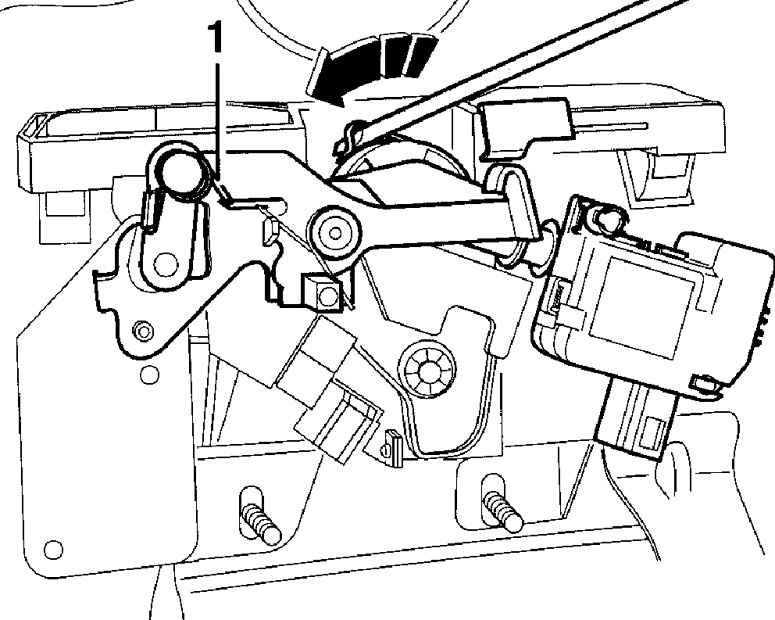

Использование отвертки для поворота предохранительной скобы

1 – кронштейн цилиндра замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку крышки багажника.

2. Отсоедините электрические разъемы в крышке багажника, см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

3. Отсоедините и снимите тягу замка багажника (2) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

4. Отвинтите две гайки (1).

5. Отверткой против часовой стрелки поверните предохранительную скобу, см. рис. Использование отвертки для поворота предохранительной скобы и закрепите ее в этом положении.

6. Снимите с крышки багажника кронштейн с цилиндром замка (1), см. рис. Использование отвертки для поворота предохранительной скобы.

7. Снимите цилиндр замка с кронштейна.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки, повторно отожмите против часовой стрелки предохранительную скобу (см. рис. Использование отвертки для поворота предохранительной скобы) и закрепите ее в этом положении.

2. Установите цилиндр замка в кронштейн.

3. Установите кронштейн с цилиндром замка на пластину ручки и зафиксируйте его до четко слышимого щелчка.

4. Привинтите гайки (1) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

5. Подсоедините тягу открытия замка.

6. Подсоедините электрические разъемы.

7. Установите на место обивку крышки багажника.
