4.7.9. Снятие коленчатого вала
|
|
- Прежде чем приступать к извлечению коленчатого вала из двигателя,

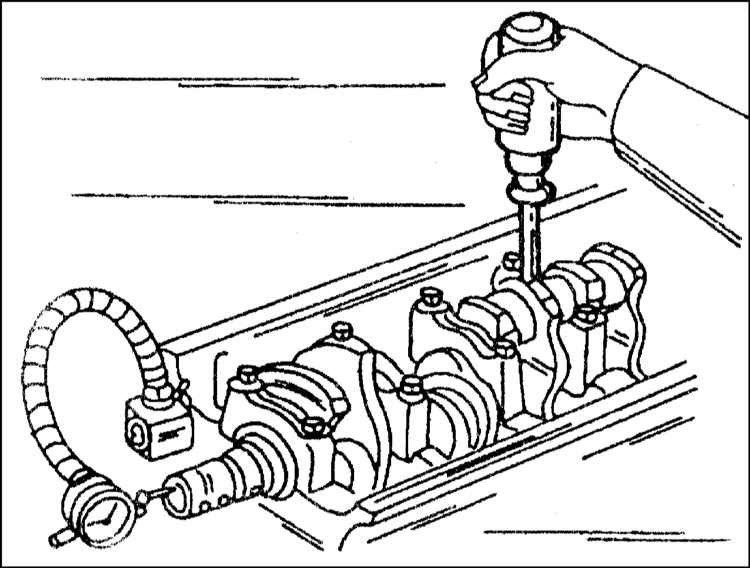

измерьте величину его осевого люфта. Закрепите измеритель циферблатного
типа на блоке соосно коленчатому валу, уперев его плунжер в щеку
одного из кривошипов или в торец цапфы вала.
|
|
- Протолкните коленчатый вал до упора назад и обнулите индикатор
прибора. Теперь толкните вал в противоположном направлении и считайте
показание измерителя. Величина свободного хода вала в продольном
направлении и есть его осевой люфт. Сравните результат измерения
с требованиями (см.
Спецификации). Если
люфт превышает максимальное допустимое значение, проверьте на
наличие признаков чрезмерного износа упорные поверхности вала.
При отсутствии очевидных признаков износа, установка новых упорных
шайб обычно помогает исправить ситуацию.
|

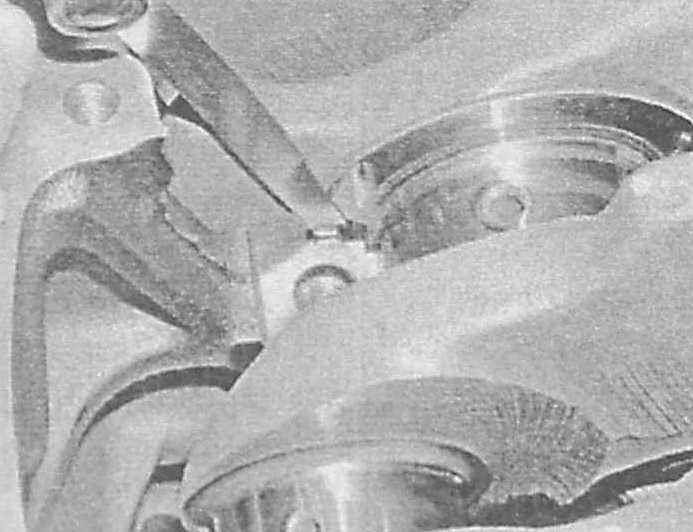

- При отсутствии под рукой циферблатного измерителя можно воспользоваться
обычным щупом лезвийного типа. Аккуратно сдвиньте вал до упора
вперед по двигателю, затем определите величину образовавшегося
зазора между щекой кривошипа и полукольцом упорного комбинированного
вкладыша второго (дизельные двигатели 1.7 л DOHC)/ третьего (все
прочие двигатели) коренного подшипника, плотно посадив в него
соответствующей толщины лезвие(я) щупа.
|
|
- В диагональном порядке, в несколько приемов (по 1/4 оборота
за подход) ослабьте болты крепления крышек коренных подшипников
настолько, чтобы появилась возможность выворачивания их вручную.
В зависимости от необходимости нанесите на крышки коренных подшипников
коленчатого вала идентификационную маркировку (воспользуйтесь
кернером или маркером).
|
|

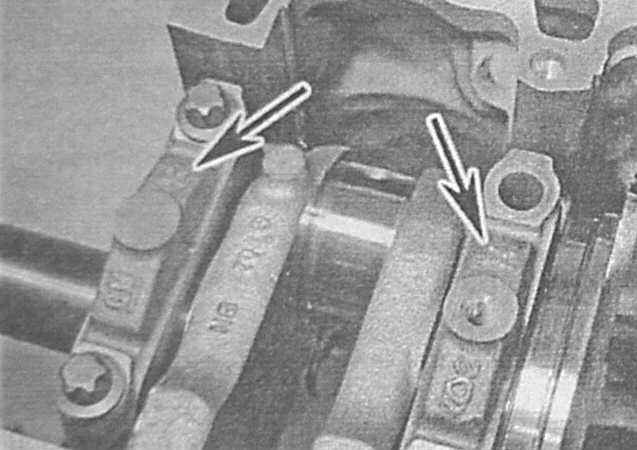

На большинстве
двигателей на производстве маркируются крышки всех подшипников
с 1 по 5 в порядке возрастания со стороны привода ГРМ.
|
|
|
|
|

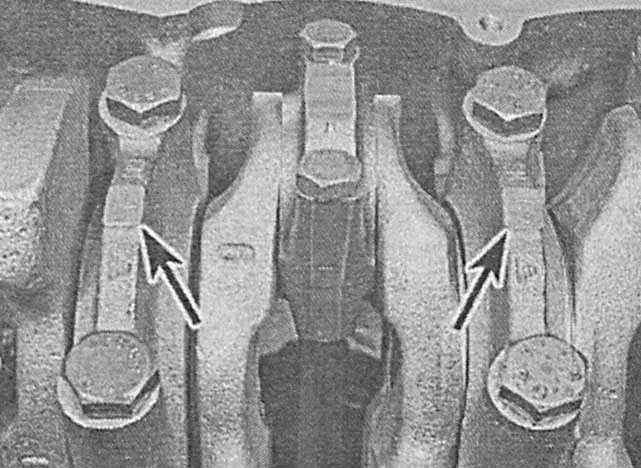

На дизельных
двигателях 2.0 л заводской маркировкой оснащаются лишь крышки
1-го и 2-го коренных подшипников.
|
|
|
- Осторожно обстучите крышки подшипников молотком с мягким бойком
и снимите их с блока двигателя. В случае необходимости воспользуйтесь
болтами в качестве рычагов. Проследите, чтобы при демонтаже крышек
не оказались утерянными вложенные в них вкладыши коренных подшипников.
|

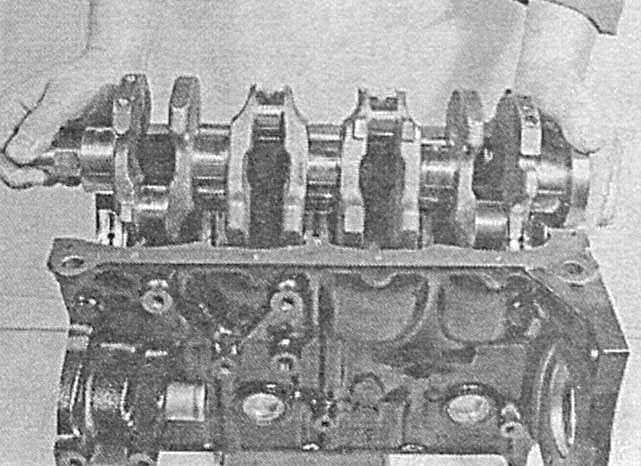

- Осторожно извлеките коленчатый вал из двигателя, — ввиду значительности
веса сборки разумно будет заручиться помощью ассистента. Проследите,
чтобы вкладыши коренных подшипников оставались в своих постелях
в блоке и крышках. Установите крышки на свои штатные места на
блоке, и от руки затяните крепежные болты.
|
|
|
|
|
