4.6. Процедуры ремонта дизельных двигателей 1.7 л и 2.0 л без извлечения их из автомобиля

1. Отсоедините отрицательный провод от батареи. Иммобилизуйте систему зажигания (см. Главу Электрооборудование двигателя).
2. Удостоверьтесь, что трансмиссия переведена в нейтральное положение, затем прочно взведите стояночный тормоз/ подоприте задние колеса автомобиля противооткатными башмаками. Поддомкратьте передок автомобиля, установите его на подпорки и снимите правое переднее колесо. При соответствующей комплектации снимите защиту картера.
3. Для контроля положения рабочих выступов кулачков снимите крышку газораспределительного механизма. На моделях 2.0 л альтернативно можно демонтировать вакуумный насос сервопривода тормозного усилителя (см. Главу Тормозная система). С целью обеспечения доступа к контрольному отверстию на цапфе распределительного вала).
4. На моделях SOHC выверните крепежные болты и снимите шкив коленчатого вала.

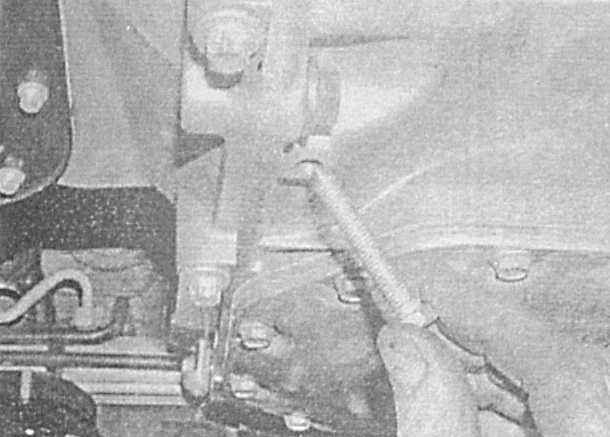

2. При помощи ключа, надетого на болт крепления зубчатого колеса/ звездочки коленчатого вала, проверните последний в направлении нормального вращения до совмещения установочной риски зубчатого колеса/ шкива с ответной меткой на основании крышки масляного насоса (модели 1.7 л)/ цепи привода ГРМ (модели 2.0 л — обратитесь к сопроводительной иллюстрации). Совмещение установочных меток гарантирует приведение в положение ВМТ поршней первого и четвертого цилиндров.

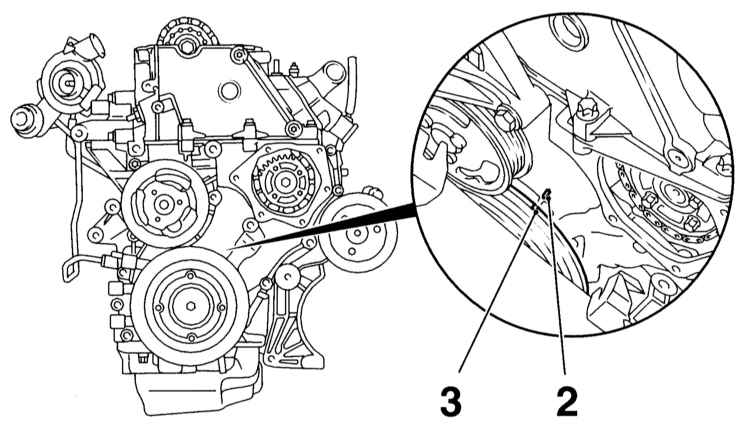

   2 — Установочная метка на крышке газораспределительной цепи (модели 2.0 л)
   3 — Риска на шкиве коленчатого вала (модели 2.0 л)

3. Теперь следует проверить, какой из поршней занимает ВМТ конца такта сжатия.

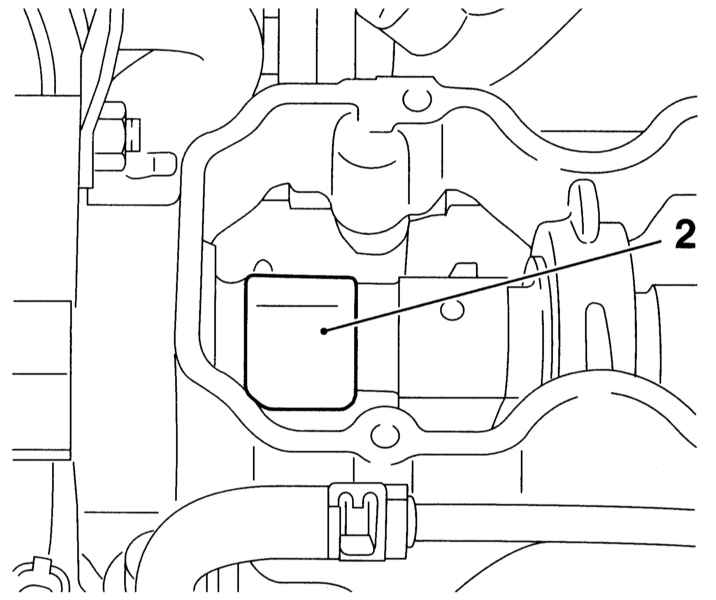

4. На двигателях 1.7 SOHC следует проверить положение кулачка привода выпускного клапана первого цилиндра (2 — крайний со стороны привода ГРМ), — в положении ВМТ конца такта сжатия первого цилиндра данный кулачок разворачивается рабочим выступом вверх. Если кулачок развернут рабочим выступом вниз, в ВМТ конца такта сжатия находится поршень 4-го цилиндра и коленчатый вал необходимо провернуть на 360° в нормальном направлении.

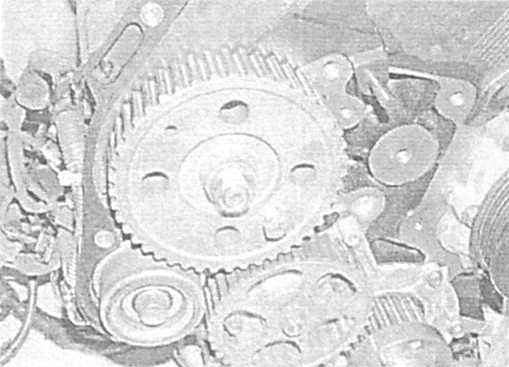

5. На моделях 1.7 л DOHC вывод в требуемую точку поршня 1-го цилиндра сопровождается совмещением установочных рисок зубчатых колес распределительного вала и ТНВД с резьбовыми крепежными отверстиями в головке/ блоке цилиндров, кроме того, кулачки привода обоих выпускных клапанов первого цилиндра должны развернуться рабочими выступами вверх, — удостоверьтесь, заглянув в маслозаливную горловину. Если риски зубчатых колес оказываются развернутыми относительно меток на 180°, следовательно, в положении ВМТ конца такта сжатия находится поршень 4-го цилиндра и для исправления ситуации необходимо провернуть коленчатый вал в нормальном направлении еще на 360°.

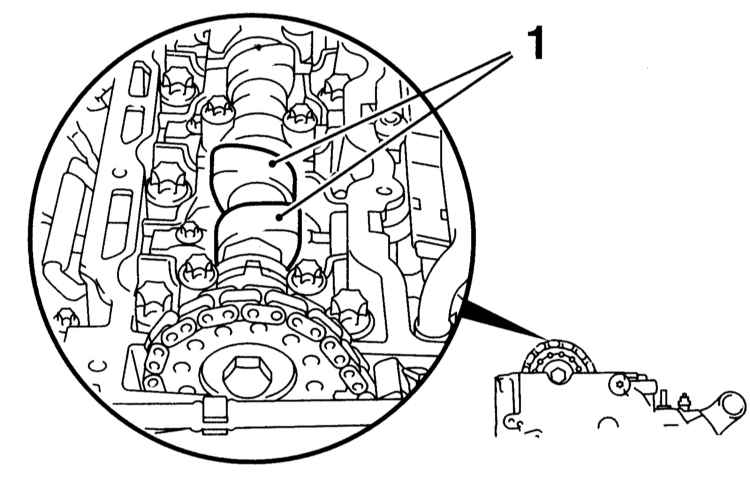

1. На двигателях 2.0 л следует проверить положения кулачков, либо контрольного отверстия в торце цапфы распределительного вала. В положении ВМТ конца такта сжатия поршня первого цилиндра кулачки (1) привода клапанов первого цилиндра должны развернуться рабочими выступами симметрично вверх приблизительно под 45° к вертикали.

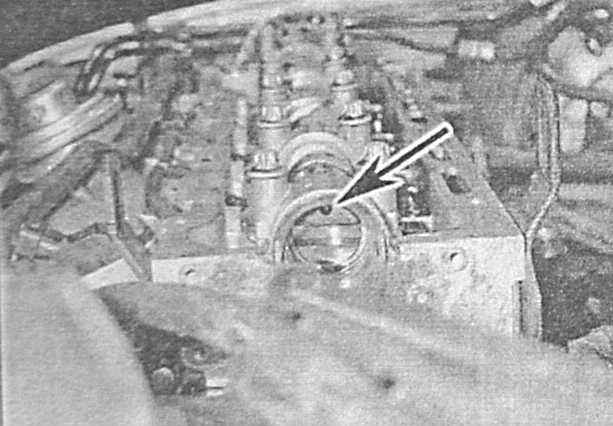

Контрольное же отверстие в цапфе вала оказывается при этом в положении «на 12 часов». Если кулачки вала развернуты рабочими выступами вниз, а контрольное отверстие на цапфе находится в положении «на 6 часов», в ВМТ конца такта сжатия находится поршень 4-го цилиндра и коленчатый вал следует провернуть в нормальном направлении еще на 360°.

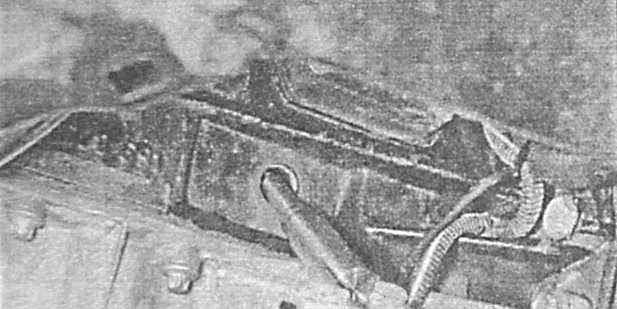

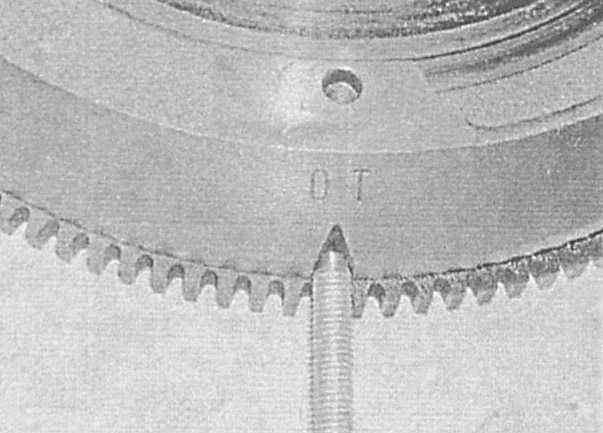

3. Фиксация поршней в выбранном положении на моделях 1.7 л SOHC производится путем блокировки коленчатого вала при помощи специального приспособления КМ-951, представляющего собой стержень, вводимый в выемку в зубчатом венце маховика через отверстие в куполе трансмиссии. При отсутствии под рукой специального приспособления, можно воспользоваться длинным болтом диаметром 8 мм (лучше всего для этой цели подойдет нижний болт рулевой колонки, конец которого заточен на конус).

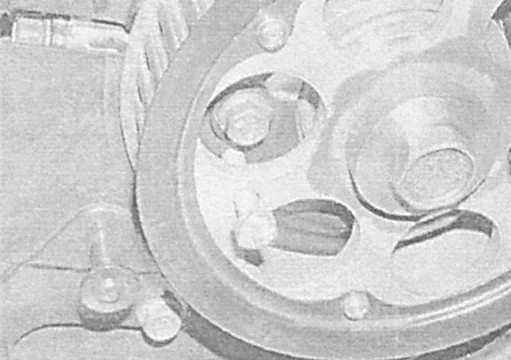

4. На моделях 1.7 DOHC фиксация поршней может быть произведена за счет блокировки зубчатых колес распределительного вала и ТНВД. Блокировка зубчатого колеса распределительного вала осуществляется при помощи болта М6, продеваемого в круглый проем в спице колеса и вворачиваемого в резьбовое отверстие в головке цилиндров.

Зубчатое колесо ТНВД блокируется в аналогичной манере, с той лишь разницей, что следует использовать болт М8.

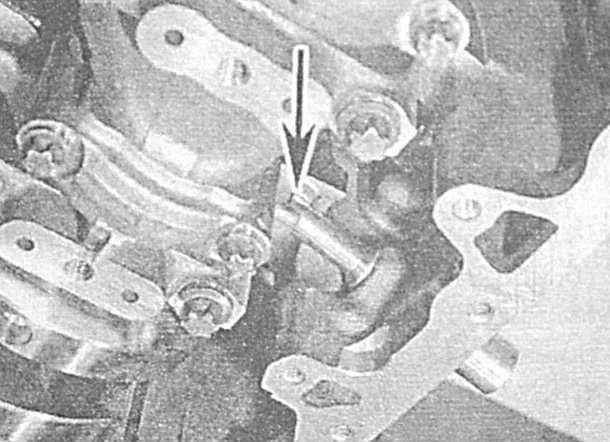

6. На моделях 2.0 л коленчатый вал можно заблокировать путем введения приспособления КМ-929 в отверстие датчика положения вала (CKP) в передней части цилиндра. В случае необходимости подходящее приспособление может быть изготовлено собственными силами в соответствии с приведенными на иллюстрации Размерные характеристики приспособления для блокировки коленчатого вала (мм) параметрами. Снимите датчик CKP и проследите за тем, чтобы стержень приспособления вошел в ответный вырез в теле вала.
