4.1. Спецификации

Общие параметры

Полный перечень двигателей, используемых для комплектации моделей Opel Astra-G/ Zafira

Бензиновые двигатели

Astra-G

Рабочий объем (л)	Кодовое обозначение	Тип	Развиваемая мощность кВт (л.с.)	Год выпуска
1.2	X12XE	1.2i 16V DOHC	кВт (л.с.)	03/1988-
1.2	Z12XE	1.2i 16V DOHC	48 (65)	сен.00
1.4	X14XE	1.4i 16V DOHC	55 (75)	03/1998-
1.4	Z14XE	1.4i 16V DOHC	66 (89)	09/2000-
1.6	X16SZR	1.6i SOHC	66 (89)	03/1998-08/2000
	X16XEL	1.6i 16V DOHC	55 (75)	03/1998-08/2000
	C16SEL	1.6i SOHC	74 (100)	09/1998-
	C16SEL	1.6i CS, CD, CDE DOHC 16V	74 (100)	10/1999-
	Z16SE	1.6i SOHC	74 (100)	09/2000-
	Z16XE	1.6i 16V DOHC	62 (85)
	Z16XE	Cabrio 1.6i 1 DOHC	74 (100)	03/2001-
1.8	X18XE1	1.8i 16V DOHC	74 (100)	03/1998-08/2000
	X18XE1	Coupe 1.8i 16V DOHC	85 (115)	09/1999-08/2000
	X18XE1	1.8i CDE, CSE 16V DOHC	85 (115)	окт.99
	Z18XE	Coupe 1.8i 16V DOHC	85 (115)	09/2000-
	Z18XE	1.8i 16V DOHC	92 (125)	09/2000-
	Z18XEL	Coupe 1.8i DOHC	92 (125)	03/2001-
	Z18XE	Cabrio 1.8i 1 DOHC	85 (115)	03/2001-
2.0	X20XEV	2.0i 16V DOHC	92 (125)	03/1988-
	C20SEL	2.0i CDX, CSX DOHC	100 (136)	10/1999-
	Z20XER	2.0i 16V DOHC	95 (129)	09/2000-
	Z20LET	Coupe 2.0i 16V DOHC	118 (160)	12/2000-
2.2	Z22SE	2.2i 16V DOHC	141 (192)	09/2000-
	Z22SE	Coupe 2.2i 16V DOHC	108 (147)	12/2000-
	Z22SE	Cabrio 2.2i 1 DOHC	108 (147)	03/2001-

Zafira

Рабочий объем (л)	Кодовое обозначение	Тип	Развиваемая мощность кВт (л.с.)	Год выпуска
1.6	X16XEL	1.6i 16V DOHC	74 (100)	03/1999-08/2000
	Z16XEL	1.6i 16V DOHC	74 (100)	09/2000-
	CNG (Gasmotor)	1.6i 16V	71 (96)	09/2001-
1.8	X18XE1	1.8i 16V DOHC	85 (115)	03/1999-08/2000
1.8	Z18XE	1.8i 16V DOHC	92 (125)	09/2000-
2.0	Z20	2.0 16V Turbo	141 (192)	09/2001-
2.1	Z22SE	2.2 16V DOHC	108 (147)	09/2000-

Дизельные двигатели

Astra-G

Рабочий объем (л)	Кодовое обозначение	Тип	Развиваемая мощность кВт (л.с.)	Год выпуска
1.7	X17DTL	1.7DTL SOHC-Turbo	50 (75)	03/1998-08/2000
	Y17DT	1.7DT DOHC	55 (75)	09/2000-
	Y17DIT	1.7DIT DOHC-Turbo	55 (75)	08/2000-
2.0	X20DTL	2.0DTL 16V SOHC-Turbo	60 (82)	03/1998-08/2000
	Y20DTL	2.0DTL 16V SOHC-Turbo	60 (82)	09/2000-
	Y20DTH	2.0DTH 16V SOHC-Turbo	74 (100)	09/2000-
2.2	Y2.2DTR	2.2DTR	-	-

Zafira

Рабочий объем (л)	Кодовое обозначение	Тип	Развиваемая мощность кВт (л.с.)	Год выпуска
2.0	X20DTL	2.0DTL 16V SOHC-Turbo	60 (82)	03/1998-08/2000
2.0	Y20DTL	2.0DTL 16V SOHC-Turbo	74 (100)	09/2000-
2.2	Y2.2DTR	2.2DTR	-	-

Обозначения двигателей, рассматриваемых в настоящем Руководстве

Бензиновые двигатели

8-клапанный двигатель SOHC объемом 1.6 л	X16SZR
16-клапанные двигатели DOHC
1.4 л	X14XE
1.6 л	X16XEL
1.8 л	X18XE1
2.0 л	X20XEV

Дизельные двигатели

8-клапанный двигатель SOHC объемом 1.7 л с низконапорным турбонаддувом	X17DTL
16-клапанный нетурбированный двигатель DOHC объемом 1.7 л	Y17DT
16-клапанный двигатель DOHC объемом 2.0 л с низконапорным турбонаддувом	X20DTL/Y20DTL
16-клапанный двигатель DOHC объемом 2.0 л с высоконапорным турбонаддувом	Y20DTН

Основные эксплуатационные характеристики

Рабочий объем цилиндров, см ³

Бензиновые двигатели
1.2 л	1199
1.4 л	1389
1.6 л	1598
1.8 л	1796
2.0 л	1998
2.2 л	2198
Дизельные двигатели
1.7 л	1686
2.0 л	1995
2.2 л	2172

Мощность двигателя, кВт (при об/мин)/Крутящий момент, Нм (при об/мин)

X12XE	48(5600)/110(4000)
Z12XE	55(5600)/110(4000)
Z14XE/X14XE	66(6000)/125(4000)
Z16SE/X16SE	62(5400)/138(2600)
Z16XE/X16XE	74(6000)/150(3600)
Z16XEP/X16XEP	76(6000)/147(3600)
Z18XE/X18XE	92(5600)/170(3800)
Z20LET/X20LET	141(5400)/250(1950—5300)
X20XEV	100(5600)/188(3400)
X20XER	118(6800)/188(4300)
Z22SE/X22SE	108(5800)/203(4000)
Y17DT/X17DT	55(4400)/165(1800—3000)
Y17DT (ECO)	55(4400)/165(1800—3000)
X20DTL/Y20DTL	60(4300)/185(1800—2750)
Y20DTH	74(4300)/230(1950—2500)
Y22DTR	92(4000)/280(1500—2750)

Степень сжатия

Z12XE/X12XE	10.1:1
Z14XE/X14XE	10.5:1
Х16SZR	9.6:1
Z16SE/X16SE	9.6:1
Z16XE/X16XE	10.5:1
Z16XEP/X16XEP	10.5:1
Z18XE/X18XE	10.5:1
Z20LET/X20LET	8.8:1
X20XEV	10.8:1
X20XER	10.8:1
Z22SE/X22SE	10.0:1
Y17DT/X17DT	18.4:1
Y17DT (ECO)	18.4:1
X20DTL/Y20DTL	18.5:1
Y20DTH	18.5:1
Y22DTR	18.5:1

Компрессионное давление

Данные приведены только для рассматриваемых в настоящем Руководстве двигателей.

Бензиновые двигатели
Номинальное значение (все рассматриваемые в Руководстве двигатели), бар	12—15
Максимальная допустимая разница между цилиндрами (все рассматриваемые в Руководстве двигатели), бар	1
Дизельные двигатели
Номинальное значение, бар
Двигатели X17DT	12—15
Двигатели Y17DT	26—30
Двигатели X20DTL/Y20DTL и Y20DTH	25—28
Максимальная допустимая разница между цилиндрами, бар
Двигатели X17DT	1
Двигатели Y17DT	1
Двигатели X20DTL/Y20DTL и Y20DTH	1

Максимальная допустимая частота вращения, об/мин

Z12XE/X12XE	6250
Z14XE/X14XE	6400
Z16SE/X16SE	6000
Z16XE/X16XE	6400
Z16XEP/X16XEP	6400
Z18XE/X18XE	6400
Z20LET/X20LET	6400
X20XEV	Данные не приведены
X20XER	Данные не приведены
Z22SE/X22SE	6500
Y17DT/X17DT	5100—5300
Y17DT (ECO)	5200
X20DTL/Y20DTL	4750
Y20DTH	4950—5050
Y22DTR	4920—5080

Расположение/ количество цилиндров/ количество клапанов на цилиндр

Двигатели SOHC	рядное/4/2
Двигатели DOHC	рядное/4/4

Порядок работы цилиндров

1-3-4-2 (первый цилиндр расположен со стороны привода ГРМ)

Нормальное направление вращения коленчатого вала

По часовой стрелке

Диаметр цилиндров, мм

Z12XE/X12XE	72.5
Z14XE/X14XE	77.6
Z16SE/X16SE	79.0
Z16XE/X16XE	79.0
Z16XEP/X16XEP	79.0
Z18XE/X18XE	80.5
Z20LET/X20LET	86.0
X20XEV	86.0
X20XER	86.0
Z22SE/X22SE	86.0
Y17DT/X17DT	79.0
Y17DT (ECO)	79.0
X20DTL/Y20DTL	84.0
Y20DTH	84.0
Y22DTR	84.0

Ход поршней, мм

Z12XE/X12XE	72.6
Z14XE/X14XE	73.4
Z16SE/X16SE	81.5
Z16XE/X16XE	81.5
Z16XEP/X16XEP	81.5
Z18XE/X18XE	88.5
Z20LET/X20LET	86.0
X20XEV	86.0
X20XER	86.0
Z22SE/X22SE	94.5
Y17DT/X17DT	86.0
Y17DT (ECO)	86.0
X20DTL/Y20DTL	90.0
Y20DTH	90.0
Y22DTR	98.0

Рабочие параметры двигателей

Рабочие параметры приводятся только для рассматриваемых в настоящем Руководстве двигателей (см. выше).

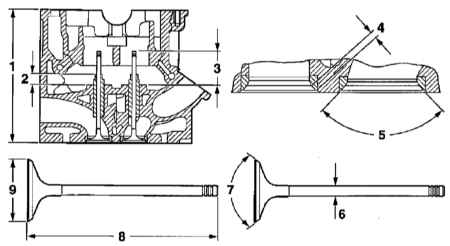

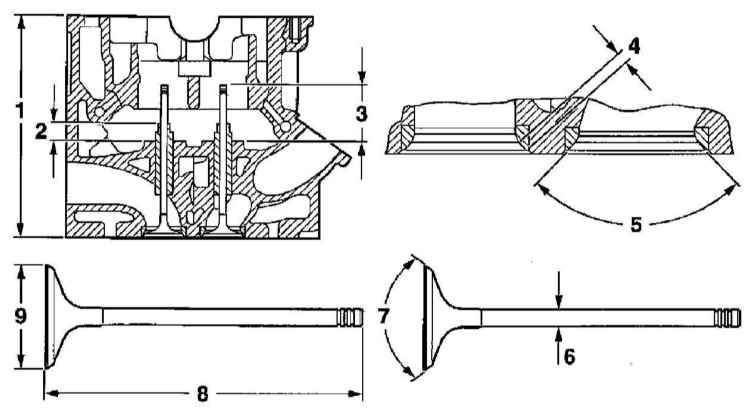

Размерные характеристики установки клапанов


1 — Высота головки цилиндров 2 — Установочная высота направляющей втулки клапана 3 — Установочная высота клапана 4 — Ширина рабочей фаски седла клапана в головке цилиндров 5 — Угол наклона фаски седла клапана	6 — Диаметр стержня клапана 7 — Угол наклона фаски тарелки клапана 8 — Длина клапана 9 — Диаметр тарелки клапана

Головка цилиндров

Максимальная допустимая неплоскостность сопрягаемой поверхности, мм

Бензиновые двигатели	0.05
Дизельные двигатели
Двигатели 1.7 л SOHC и DOHC	0.1
Двигатели 2.0 л	Данные не приведены

Высота головки цилиндров, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC	95.9—96.1
Двигатели 1.4, 1.6 л DOHC	134.9—135.1
Двигатель 1.8 л DOHC	135.8—36.0
Двигатель 2.0 л DOHC	134
Дизельные двигатели
Двигатель 1.7 л SOHC
Номинальное значение	106.10
Предельное допустимое значение	105.75
Двигатели 1.7 л DOHC	94.95—95.05
Двигатели 2.0 л	140.0

Ширина рабочих фасок седел клапанов, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Впускные клапаны	1.3—1.5
Выпускные клапаны	1.6—1.8
Двигатели 1.4, 1.6, 1.8 и 2.0 л DOHC
Впускные клапаны	1.0—1.4
Выпускные клапаны	1.4—1.8
Дизельные двигатели
Двигатель 1.7 SOHC (впускные и выпускные)
Номинальное значение	1.3
Предельное допустимое значение	2.0
Двигатели 1.7 л DOHC (впускные и выпускные)	1.5—1.7
Двигатели 2.0 л (впускные и выпускные)	1.4—1.8

Угол наклона фасок седел клапанов

Дизельные двигатели 1.7 л DOHC

90°

Распределительный вал(ы)

Величина осевого люфта, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC	0.09—0.21
Двигатели 1.4, 1.6,1.8 и 2.0 л DOHC	0.04—0.015
Дизельные двигатели
Двигатель 1.7 л SOHC	0.05—0.20
Двигатель 1.7 л DOHC	Данные не приведены
Двигатели 2.0 л	0.04—0.14

Предельная допустимая величина радиального биения, мм

Бензиновые двигатели	0.040
Дизельные двигатели
Двигатели 1.7 л SOHC и DOHC	0.05
Двигатели 2.0 л	0.06

Высота подъема кулачков, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Впускные клапаны	5.61
Выпускные клапаны	6.12
Двигатели 1.4, 1.6,1.8 DOHC
Впускные клапаны	8.5
Выпускные клапаны	8.0
2.0 л DOHC
Впускные клапаны	10.0
Выпускные клапаны	10.0
Дизельные двигатели
Двигатель 1.7 л SOHC
Впускные клапаны	9.40
Выпускные клапаны	9.40
Двигатель 1.7 л DOHC
Впускные клапаны	7.68
Выпускные клапаны	7.77
Двигатели 2.0 л
Впускные клапаны	8.0
Выпускные клапаны	8.0

Величина зазоров в опорных подшипниках

Данные не приведены

Клапаны и направляющие втулки

Высота выступания направляющих втулок над поверхностью головки, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC	80.85—81.25
Двигатели 1.4, 1.6 и 1.8 л DOHC	10.70—11.00
Двигатель 2.0 л DOHC	13.7—14.0
Дизельные двигатели
Двигатели 2.0 л	11.20—11.50

Диаметр стержней клапанов, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Стандартный размер (идентификационная метка К)
Впускные клапаны	6.998—7.012
Выпускные клапаны	6.978—6.992
Ремонтный размер 0.075 мм (идентификационная метка К1)
Впускные клапаны	7.073—7.087
Выпускные клапаны	7.053—7.067
Ремонтный размер 0.150 мм (идентификационная метка К2)
Впускные клапаны	7.148—7.162
Выпускные клапаны	7.128—7.142
Двигатели 1.4 и 1.6 л DOHC
Стандартный размер (идентификационная метка GM)
Впускные клапаны	5.995—5.970
Выпускные клапаны	5.935—5.950
Ремонтный размер 0.075 мм (идентификационная метка К1)
Впускные клапаны	6.030—6.045
Выпускные клапаны	6.010—6.025
Ремонтный размер 0.150 мм (идентификационная метка К2)
Впускные клапаны	6.105—6.120
Выпускные клапаны	6.085—6.100
Двигатели 1.8 л DOHC
Стандартный размер (идентификационная метка GM)
Впускные клапаны	4.955—4.970
Выпускные клапаны	4.935—4.950
Двигатель 2.0 л DOHC
Стандартный размер (идентификационная метка GM)
Впускные клапаны	5.955—5.970
Выпускные клапаны	5.945—5.960
Ремонтный размер 0.075 мм (идентификационная метка К1)
Впускные клапаны	6.030—6.045
Выпускные клапаны	6.020—6.035
Ремонтный размер 0.150 мм (идентификационная метка К2)
Впускные клапаны	6.105—6.120
Выпускные клапаны	6.095—6.110
Дизельные двигатели
Двигатели 1.7 л DOHC
Стандартный размер
Впускные клапаны	7.970—7.985
Выпускные клапаны	7.955—7.970
Ремонтный размер 0.075 мм
Впускные клапаны	8.045—8.060
Выпускные клапаны	8.030—8.045
Ремонтный размер 0.150 мм
Впускные клапаны	8.120—8.135
Выпускные клапаны	8.105—8.120
Двигатели 1.7 л DOHC
Впускные клапаны	6.00
Выпускные клапаны	6.00
Двигатели 2.0 л
Стандартный размер (идентификационная метка К)
Впускные клапаны	5.955—5.970
Выпускные клапаны	5.945—5.960
Ремонтный размер 0.075 мм (идентификационная метка К1)
Впускные клапаны	6.030—6.045
Выпускные клапаны	6.020—6.035
Ремонтный размер 0.150 мм (идентификационная метка К2)
Впускные клапаны	6.105—6.120
Выпускные клапаны	6.095—6.110

Предельная допустимая величина биения клапана, мм

Все двигатели

0.03

Внутренний диаметр направляющих втулок, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Стандартный размер (идентификационная метка К)	7.030—7.050
Ремонтный размер 0.075 мм (идентификационная метка К1)	7.105—7.125
Ремонтный размер 0.150 мм (идентификационная метка К2)	7.180—7.200
Двигатели 1.4 и 1.6 л DOHC
Стандартный размер (идентификационная метка GM)	6.000—6.012
Ремонтный размер 0.075 мм (идентификационная метка К1)	6.075—6.090
Ремонтный размер 0.150 мм (идентификационная метка К2)	6.150—6.165
Двигатели 1.8 л DOHC
Стандартный размер	5.000—5.012
Ремонтный размер 0.075 мм	5.075—5.087
Ремонтный размер 0.150 мм	5.150—5.162
Двигатель 2.0 л DOHC
Стандартный размер (идентификационная метка GM)	6.000—6.012
Ремонтный размер 0.075 мм (идентификационная метка К1)	6.075—6.090
Ремонтный размер 0.150 мм (идентификационная метка К2)	6.150—6.165
Дизельные двигатели
Двигатели 1.7 л DOHC
Стандартный размер	8.000—8.017
Ремонтный размер 0.075 мм	8.075—8.092
Ремонтный размер 0.150 мм	8.150—8.167
Двигатели 1.7 л DOHC	7.000—7.015
Двигатели 2.0 л
Стандартный размер (идентификационная метка К)	6.000—6.012
Ремонтный размер 0.075 мм (идентификационная метка К1)	6.075—6.090
Ремонтный размер 0.150 мм (идентификационная метка К2)	6.150—6.165

Величина зазора посадки стержня клапана в направляющей втулке, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Впускные клапаны	0.018—0.052
Выпускные клапаны	0.038—0.072
Двигатели 1.4,1.6 и 1.8 л DOHC	Данные не приведены
Двигатель 2.0 л DOHC
Впускные клапаны	0.030—0.057
Выпускные клапаны	0.040—0.067
Дизельные двигатели
Двигатель 1.7 л SOHC
Номинальное значение
Впускные клапаны	0.015
Выпускные клапаны	0.030
Предельное допустимое значение
Впускные клапаны	0.047
Выпускные клапаны	0.062
Двигатели 1.7 л DOHC
Номинальное значение
Впускные клапаны	0.019
Выпускные клапаны	0.0215
Предельное допустимое значение	Данные не приведены
Двигатели 2.0 л	Данные не приведены

Длина клапанов, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Впускные клапаны	99.35
Выпускные клапаны	99.65
Двигатели 1.4 и 1.6 л DOHC
Впускные клапаны	101.51—101.93
Выпускные клапаны	100.55—100.97
Двигатель 1.8 л DOHC
Впускные клапаны	100.1—100.3
Выпускные клапаны	99.4—99.6
Двигатель 2.0 л DOHC
Впускные клапаны	102.0—102.2
Выпускные клапаны	92.15—92.35
Дизельные двигатели
Двигатель 1.7 л SOHC	123.22—123.27
Двигатели 1.7 л DOHC
Впускные клапаны	98.45
Выпускные клапаны	98.10
Двигатели 2.0 л
Впускные клапаны	97.1—97.2
Выпускные клапаны	96.9—97.0

Высота установленных клапанов, мм

Бензиновый двигатель 1.6 л SOHC

13.75—14.35

Диаметр тарелок клапанов, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Впускные клапаны	38.0
Выпускные клапаны	31.0
Двигатели 1.4 и 1.6 л DOHC
Впускные клапаны	31.0
Выпускные клапаны	27.5
Двигатель 1.8 л DOHC
Впускные клапаны	31.2
Выпускные клапаны	27.5
Двигатель 2.0 л DOHC
Впускные клапаны	31.9—32.1
Выпускные клапаны	28.9—29.1
Дизельные двигатели
Двигатель 1.7 л SOHC
Впускные клапаны	36.0
Выпускные клапаны	32.0
Двигатели 1.7 л DOHC
Впускные клапаны	27.15
Выпускные клапаны	28.5
Двигатели 2.0 л
Впускные клапаны	28.9—29.1
Выпускные клапаны	25.9—26.1

Угол наклона рабочих фасок тарелок клапанов

Дизельные двигатели 1.7 л DOHC

89°

Длина направляющей втулки клапана, мм

Дизельные двигатели 1.7 л DOHC

41.75—42.25

Величина клапанных зазоров на холодном двигателе (только дизельный двигателю 1.7 л DOHC), мм

Впускные клапаны	0.4 ± 0.5
Выпускные клапаны	0.4 ± 0.5

Балансировочная сборка (бензиновый двигатель 2.0 DOHC при соответствующей комплектации)

Величина зазора зацепления, мм

0.02—0.6

Соотношения кода пластины ее толщине

Код 55	0.535—0.565
Код 58	0.565—0.595
Код 61	0.595—0.625
Код 64	0.625—0.655
Код 67	0.655—0.685
Код 70	0.685—0.715
Код 73	0.715—0.745
Код 76	0.745—0.775
Код 79	0.775—0.805
Код 82	0.805—0.835
Код 85	0.835—0.865

Блок цилиндров

Максимальная допустимая неплоскостность сопрягаемой поверхности, мм

Бензиновые двигатели	0.05
Дизельные двигатели
Двигатели 1.7 л SOHC и DOHC	0.1
Двигатели 2.0 л	Данные не приведены

Диаметр цилиндров, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC
Стандартный размер
Группа 8	78.975—78.985
Группа 99	78.985—78.995
Группа 00	78.995—79.005
Группа 01	79.005—79.015
Группа 02	79.015—79.025
Ремонтный размер 0.5 мм (Группа 7)	79.465—79.475
Двигатели 1.4 л DOHC
Стандартный размер
Группа 8	77.575—77.585
Группа 99	77.585—77.595
Группа 00	77.595—77.605
Группа 01	77.605—77.615
Группа 02	77.615—77.625
Ремонтный размер 0.5 мм (Группа 7)	78.065—78.075
Двигатели 1.6 л DOHC
Стандартный размер
Группа 8	78.975—78.985
Группа 99	78.985—78.995
Группа 00	78.995—79.005
Группа 01	79.005—79.015
Группа 02	79.015—79.025
Ремонтный размер 0.5 мм (Группа 7)	79.465—79.475
Двигатели 1.8 л DOHC
Стандартный размер
Группа 99	80.485—80.495
Группа 00	80.495—80.505
Группа 01	80.505—80.515
Группа 02	80.515—80.525
Ремонтный размер 0.5 мм (Группа 00)	80.995—81.005
Двигатель 2.0 л DOHC
Стандартный размер
Группа 8	85.975—78.985
Группа 99	85.985—85.995
Группа 00	85.995—86.005
Группа 01	86.005—86.015
Группа 02	86.015—86.025
Ремонтный размер 0.5 мм (Группа 7)	86.465—86.475
Дизельные двигатели
Двигатель 1.7 л SOHC
Стандартный размер
Группа 8	82.475—82.485
Группа 99	82.485—82.495
Группа 00	82.495—82.505
Группа 01	82.505—82.515
Группа 02	82.515—82.525
Ремонтный размер 0.5 мм (Группа 7)	82.965—82.975
Двигатели 1.7 л DOHC
Группа А	79.000—79.009
Группа В	79.010—79.019
Группа С	79.020—79.029
Двигатели 2.0 л
Стандартный размер
Группа 8	83.975—83.985
Группа 99	83.985—83.995
Группа 00	83.995—84.005
Группа 01	84.005—84.015
Группа 02	84.015—84.025
Ремонтный размер 0.5 мм	84.465—84.475

Внутренний диаметр постелей коренных подшипников без вкладышей (только дизельные двигатели 1.7 л DOHC), мм

Группа 1	55.992—56.000
Группа 2	55.984—55.992
Группа 3	55.976—55.984

Максимальная допустимая овальность цилиндров, мм

Бензиновые двигатели

0.013

Максимальная допустимая конусность цилиндров, мм

Бензиновые двигатели	0.013
Дизельные двигатели
Двигатели 1.7 л SOHC и DOHC	0.015
Двигатели 2.0 л	Данные не приведены

Шатунно-поршневые сборки

Поршни и поршневые кольца

Диаметр поршней, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC
Стандартный размер
Группа 8	78.955—78.965
Группа 99	78.965—78.975
Группа 00	78.975—78.985
Группа 01	78.985—78.995
Группа 02	78.995—79.005
Ремонтный размер 0.5 мм (Группа 7)	79.445—79.455
Двигатели 1.4 л DOHC
Стандартный размер
Группа 8	77.555—77.565
Группа 99	77.565—77.575
Группа 00	77.575—77.585
Группа 01	77.585—77.595
Группа 02	77.595—77.605
Ремонтный размер 0.5 мм (Группа 7)	78.045—78.055
Двигатели 1.6 л DOHC
Стандартный размер
Группа 8	78.955—78.965
Группа 99	78.965—78.975
Группа 00	78.975—78.985
Группа 01	78.985—78.995
Группа 02	78.995—79.005
Ремонтный размер 0.5 мм (Группа 7)	79.445—79.455
Двигатели 1.8 л DOHC
Стандартный размер
Группа 99	80.455—80.465
Группа 00	80.465—80.475
Группа 01	80.475—80.485
Группа 02	80.485—80.495
Ремонтный размер 0.5 мм (Группа 00)	80.965—80.975
Двигатель 2.0 л DOHC
Стандартный размер
Группа 8	85.945—78.955
Группа 99	85.955—85.965
Группа 00	85.965—85.975
Группа 01	85.975—85.985
Группа 02	85.985—85.995
Ремонтный размер 0.5 мм (Группа 7)	86.435—86.445
Дизельные двигатели
Двигатель 1.7 л SOHC
Стандартный размер
Группа 8	82.445—82.455
Группа 99	82.455—82.465
Группа 00	82.465—82.475
Группа 01	82.475—82.485
Группа 02	82.485—82.495
Ремонтный размер 0.5 мм (Группа 7)	82.935—82.945
Двигатели 1.7 л DOHC
Группа А	78.930—78.939
Группа В	78.940—78.949
Группа С	78.950—78.959
Двигатели 2.0 л
Двигатель X20DTL/Y20DTL
Стандартный размер
Группа 8	83.905—83.915
Группа 99	83.915—83.925
Группа 00	83.925—83.935
Группа 01	83.935—83.945
Группа 02	83.945—83.955
Ремонтный размер 0.5 мм	84.395—84.405
Двигатель X20DTH
Стандартный размер
Группа 8	83.885—83.915
Группа 99	83.895—83.905
Группа 00	83.905—83.915
Группа 01	83.915—83.925
Группа 02	83.925—83.935
Ремонтный размер 0.5 мм	84.375—84.385

Величина зазора посадки поршня в цилиндре, мм

Бензиновые двигатели	0.02—0.04
Дизельные двигатели
Двигатель 1.7 л SOHC	0.02—0.04
Двигатель 1.7 л DOHC	0.061—0.08
Двигатели 2.0 л
Двигатель X20DTL/Y20DTL	0.06—0.08
Двигатель Y20DTH	0.08—0.10

Величина выступания поршня (дизельные двигатели 1.7 л), мм

Двигатель SOHC	0.65—0.095
Двигатель DOHC	0.063—0.083

Зазоры в замках поршневых колец, мм

Бензиновые двигатели
Компрессионные кольца	0.3—0.5
Маслосъемное кольцо	0.4—1.4
Дизельные двигатели
Двигатель 1.7 л SOHC
Компрессионные кольца	0.20—0.40
Маслосъемное кольцо	0.25—0.50
Двигатель 1.7 л DOHC
Верхнее компрессионное кольцо	0.25—0.35
Второе компрессионное кольцо	0.20—0.30
Маслосъемное кольцо	0.20—0.40
Двигатели 2.0 л
Компрессионные кольца	0.25—0.50
Маслосъемное кольцо	0.25—0.50

Толщина поршневых колец, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC
Верхнее компрессионное кольцо	1.2
Второе компрессионное кольцо	1.5
Маслосъемное кольцо	3.0
Двигатель 1.4 л DOHC
Верхнее компрессионное кольцо	1.2
Второе компрессионное кольцо	1.5
Маслосъемное кольцо	3.0
Двигатели 1.6 и 2.0 л DOHC
Верхнее компрессионное кольцо	1.5
Второе компрессионное кольцо	1.5
Маслосъемное кольцо	3.0
Двигатель 1.8 л DOHC
Верхнее компрессионное кольцо	1.2
Второе компрессионное кольцо	1.2
Маслосъемное кольцо	2.0
Дизельные двигатели
Двигатель 1.7 л SOHC
Компрессионные кольца	2.0
Маслосъемное кольцо	3.0
Двигатель 1.7 л DOHC
Верхнее компрессионное кольцо	2.0
Второе компрессионное кольцо	1.5
Маслосъемное кольцо	3.0
Двигатели 2.0 л
Верхнее компрессионное кольцо
Двигатель X20DTL/Y20DTL	2.0
Двигатель Y20DTH	2.5
Второе компрессионное кольцо	1.75
Маслосъемное кольцо	3.0

Величина бокового зазора посадки кольца в канавке поршня, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC
Верхнее компрессионное кольцо	0.02—0.04
Второе компрессионное кольцо	0.04—0.06
Маслосъемное кольцо	0.01—0.03
Двигатель 2.0 DOHC
Компрессионные кольца	0.02—0.04
Маслосъемное кольцо	0.01—0.03
Дизельные двигатели
Двигатель 1.7 л SOHC
Верхнее компрессионное кольцо	0.12—0.18
Второе компрессионное кольцо	0.12—0.15
Маслосъемное кольцо	0.025—0.15
Двигатель 1.7 л DOHC
Верхнее компрессионное кольцо	0.09—0.15
Второе компрессионное кольцо	0.04—0.15
Маслосъемное кольцо	0.02—0.15
Двигатели 2.0 л
Двигатель X20DTL/Y20DTL
Верхнее компрессионное кольцо	0.11—0.16
Второе компрессионное кольцо	0.05—0.09
Маслосъемное кольцо	0.03—0.07
Двигатель Y20DTH
Верхнее компрессионное кольцо	0.08—0.12
Второе компрессионное кольцо	0.05—0.09
Маслосъемное кольцо	0.03—0.07

Поршневые пальцы

Диаметр, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC	17.997—18.000
Двигатель 2.0 л DOHC	21.000
Дизельные двигатели
Двигатель 1.7 л SOHC	26
Двигатель 1.7 л DOHC	27
Двигатели 2.0 л	29

Длина, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC	55
Двигатель 2.0 л DOHC	55.7—58.0
Дизельные двигатели
Двигатель 1.7 л SOHC	69
Двигатель 1.7 л DOHC	64
Двигатели 2.0 л	68

Зазор посадки пальца в поршне, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC	0.009—0.012
Двигатели 1.4, 1.6 и 1.8 л DOHC	0.007—0.010
Двигатель 2.0 л DOHC	0.011—0.014
Дизельные двигатели
Двигатель 1.7 л SOHC	0.007—0.011
Двигатель 1.7 л DOHC	0.002—0.012

Зазор посадки пальца в верхней головке шатуна, мм

Дизельные двигатели
Двигатель 1.7 л SOHC	0.014—0.025
Двигатель 1.7 л DOHC	0.002—0.015

Шатуны

Величина осевого люфта на шейке коленчатого вала, мм

Бензиновые двигатели
Двигатель 1.6 л SOHC	0.07—0.24
Двигатели 1.4, 1.6 и 1.8 л DOHC	0.11—0.24
Двигатель 2.0 л DOHC	0.07—0.24
Дизельные двигатели
Двигатель 1.7 л SOHC	0.20—0.40
Двигатель 1.7 л DOHC	0.25—0.58
Двигатели 2.0 л	0.07—0.28

Максимальная допустимая разница веса шатунов (только дизельные двигатели 1.7 л SOHC и DOHC), г

Коленчатый вал

Величина осевого люфта коленчатого вала, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC	0.1—0.2
Двигатель 2.0 л DOHC	0.03—0.15
Дизельные двигатели
Двигатель 1.7 л SOHC	0.06—0.30
Двигатель 1.7 л DOHC	0.03—0.15
Двигатели 2.0 л	0.05—0.15

Диаметр коренных шеек, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC
Стандартный размер	54.980—54.997
Первый ремонтный размер (0.25 мм)	54.730—54.747
Второй ремонтный размер (0.50 мм)	54.482—54.495
Двигатель 2.0 л DOHC
Стандартный размер
Первая размерная группа (белая метка)	57.974—57.981
Вторая размерная группа (зеленая метка)	57.981—57.988
Третья размерная группа (коричневая метка)	57.988—57.995
Первый ремонтный размер (0.25 мм)	57.732—57.745
Второй ремонтный размер (0.50 мм)	57.482—57.495
Дизельные двигатели
Двигатель 1.7 л SOHC
Стандартный размер	57.974—57.995
Первый ремонтный размер (0.25 мм)	57.732—57.738
Второй ремонтный размер (0.50 мм)	57.482—57.495
Двигатель 1.7 л DOHC
Первая размерная группа (один вырез)	51.928—51.938
Вторая размерная группа (два выреза)	51.918—51.928
Двигатель 2.0 л
Стандартный размер
Первая размерная группа (зеленая метка)	67.966—67.974
Вторая размерная группа (коричневая метка)	67.974—67.982
Первый ремонтный размер (0.25 мм)	67.716—67.732
Второй ремонтный размер (0.50 мм)	67.466—67.482

Диаметр шатунных шеек, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC
Стандартный размер	42.971—42.987
Первый ремонтный размер (0.25 мм)	42.721—42.737
Второй ремонтный размер (0.50 мм)	42.471—42.487
Двигатель 2.0 л DOHC
Стандартный размер	48.970—48.988
Первый ремонтный размер (0.25 мм)	48.720—48.738
Второй ремонтный размер (0.50 мм)	48.470—48.488
Дизельные двигатели
Двигатель 1.7 л SOHC
Стандартный размер	48.970—48.988
Первый ремонтный размер	48.720—48.738
Второй ремонтный размер (0.50 мм)	48.470—48.488
Двигатель 1.7 л DOHC	Данные не приведены
Двигатель 2.0 л
Стандартный размер	48.971—48.990
Первый ремонтный размер (0.25 мм)	48.721—48.740
Второй ремонтный размер (0.50 мм)	48.471—48.490

Предельная допустимая величина овальности шеек, мм

Бензиновые двигатели	0.04
Дизельные двигатели
Двигатели 1.7 л SOHC и DOHC	Данные не приведены
Двигатели 2.0 л	0.03

Предельная допустимая величина конусности шеек, мм

Бензиновые двигатели	Данные не приведены
Дизельные двигатели	Данные не приведены

Предельная допустимая величина радиального биения вала, мм

Бензиновые двигатели	0.03
Дизельные двигатели
Двигатели 1.7 л SOHC	0.06
Двигатели 1.7 л DOHC	0.04—0.082
Двигатели 2.0 л	0.03

Величина зазоров в коренных подшипниках, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC	0.017—0.047
Двигатель 2.0 л DOHC	0.015—0.040
Дизельные двигатели
Двигатели 1.7 л SOHC	0.030—0.080
Двигатели 1.7 л DOHC	0.030—0.058
Двигатели 2.0 л	0.016—0.069

Величина зазоров в шатунных подшипниках, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC и 1.4, 1.6 и 1.8 л DOHC	0.019—0.071
Двигатель 2.0 л DOHC	0.006—0.031
Дизельные двигатели
Двигатели 1.7 л SOHC	0.025—0.100
Двигатели 1.7 л DOHC	0.025—0.058
Двигатели 2.0 л	0.022—0.061

Система смазки

Тип масляного насоса

Бензиновые двигатели
Двигатели 1.6 л SOHC	Шестеренчатый, с непосредственным приводом от коленчатого вала
Двигатели 1.4, 1.6, 1.8 и 2.0 л DOHC	Роторный, с приводом от газораспределительного ремня
Дизельные двигатели
Двигатель 1.7 л SOHC	Роторный, с непосредственным приводом от коленчатого вала
Двигатель 1.7 л DOHC	Роторный, с приводом от газораспределительного ремня
Двигатели 2.0 л	Шестеренчатый, с непосредственным приводом от коленчатого вала

Минимальное допустимое давление на холостых оборотах при температуре двигателя не ниже 80°С, бар

Бензиновые двигатели	1.5
Дизельные двигатели
Двигатель 1.7 л SOHC	3.9
Двигатель 1.7 л DOHC	1.27
Двигатели 2.0 л	1.5

Величина рабочих зазоров в масляном насосе, мм

Бензиновые двигатели
Двигатели 1.6 л SOHC
Зазор зацепления зубьев шестерен	0.08—0.15
Осевой люфт шестерен	0.10—0.20
Двигатели 1.4, 1.6, 1.8 и 2.0 л DOHC
Зазор между зубьями шестерен	0.10—0.20
Осевой люфт шестерен	0.03—0.10
Дизельные двигатели
Двигатель 1.7 л SOHC
Боковой зазор посадки наружного ротора
Номинальное значение	0.24—0.36
Предельное допустимое значение	0.40
Зазор между зубьями роторов
Номинальное значение	0.10
Предельное допустимое значение	0.145
Осевой люфт роторов
Номинальное значение	0.035—0.100
Предельное допустимое значение	0.150
Двигатель 1.7 л DOHC
Боковой зазор посадки наружного ротора
Номинальное значение	0.24—0.36
Предельное допустимое значение	0.40
Зазор между зубьями роторов
Номинальное значение	0.13—0.15
Предельное допустимое значение	0.20
Осевой люфт роторов
Номинальное значение	0.035—0.100
Предельное допустимое значение	0.150
Двигатели 2.0 л	Данные не приведены

Усилия затягивания резьбовых соединений, Нм

Тип соединения	Значение
Болты крепления колес	110

Бензиновые двигатели

Двигатель 1.6 л SOHC

Тип соединения	Значение
Болты крепления крышек привода ГРМ
Наружные крышки	4
Задняя крышка	6
Болт фиксации натяжителя ремня привода ГРМ	20
Болты крепления крышки газораспределительного механизма	8
Болт зубчатого колеса распределительного вала	45
Болты задней упорной пластины распределительного вала	8
Болты торцевой крышки корпуса газораспределительного механизма	8
Болты крышек нижних головок шатунов *
Стадия 1	25
Стадия 2	дотянуть на угол 30°
Болты крепления водяного насоса	8
Болт шкива коленчатого вала *
Стадия 1	95
Стадия 2	дотянуть на угол на 30°
Стадия 3	дотянуть на угол 15°
Болты крепления ротора датчика положения коленчатого вала (CKP)	8
Болты крепления головки цилиндров *
Стадия 1	25
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 60°
Стадия 4	дотянуть на угол 60°
Болты крепления приводного диска *
Стадия 1	55
Стадии 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Крепеж крышки приводного диска	8
Опоры подвески силового агрегата
Левая опора
Болты крепления несущего кронштейна к адаптеру	55
Болты крепления опоры к кронштейну	55
Болты крепления опоры к кузову	20
Болты крепления кронштейна к адаптеру	35
Болты крепления установочного поддона аккумуляторной батареи к кузову	15
Передняя опора
Болт крепления опоры к кузову	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	60
Правая опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к кузову	35
Болты крепления двигателя к трансмиссии
Болты М12	60
Болты крепления маховика *
Стадия 1	35
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления переднего подрамника *
Стадия 1	90
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления крышек коренных подшипников коленчатого вала
Стадия 1	50
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Датчик аварийного давления масла	30
Масляный насос
Крепежные болты	8
Болты крепления крышки	6
Заглушка редукционного клапана	50
Болты крепления маслозаборника	8
Болты крепления поддона картера двигателя
Модели без К/В (штампованный поддон)
Болты крепления поддона к блоку цилиндров/ масляному насосу	10
Сливная пробка поддона	55
Модели с К/В (литой поддон)
Болты крепления поддона к блоку цилиндров/ масляному насосу	10
Болты M10 крепления фланца поддона к картеру трансмиссии	40
Сливная пробка	45

* Используйте новые болты.

Двигатели 1.4, 1,6 и 1.8 л DOHC

Тип соединения	Значение
Болты крышек привода ГРМ
Наружные крышки	3
Задняя крышка	6
Болт крепления промежуточного ролика привода ГРМ	25
Болт крепления натяжителя ремня привода ГРМ	20
Болт крепления натяжителя ремня привода вспомогательных агрегатов к кронштейну генератора	35
Болты маслоотражательной пластины поддона	8
Болты крышек подшипников распределительных валов	8
Болты крышки корпуса газораспределительного механизма	8
Болты крепления датчика положения распределительного вала (CMP)	8
Болт крепления зубчатого колеса распределительного вала *
Стадия 1	50
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 15°
Болт крепления крышек нижних головок шатунов *
Стадия 1	25
Стадия 2	довернуть на 30°
Болт шкива коленчатого вала *
Стадия 1	95
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болт крепления кронштейна крепления датчика положения коленчатого вала (CKP)	8
Болты крепления головки цилиндров *
Стадия 1	25
Стадия 2	дотянуть на угол 90°
Стадия 3	дотянуть на угол 90°
Стадия 4	дотянуть на угол 90°
Стадия 5	дотянуть на угол 45°
Болты крепления приводного диска	60
Опоры подвески силового агрегата
Левая опора
Болты крепления опоры к кузову	20
Болты крепления кронштейна к картеру трансмиссии	35
Болты крепления опоры к кронштейну	55
Передняя опора
Болты крепления опоры к картеру трансмиссии	60
Болты крепления опоры к подрамнику	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	55
Правая опора
Болты крепления опоры к двигателю	50
Гайки крепления опоры к кузову	45
Болт крепления опоры к адаптеру	55
Болты крепления адаптера к блоку цилиндров	55
Болты крепления двигателя к трансмиссии
Болты М12	60
Болты крепления переднего подрамника *
Стадия 1	90
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления маховика *
Стадия 1	35
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления крышек коренных подшипников *
Стадия 1	50
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления датчика уровня двигательного масла с головкой типа TORX	8
Масляный насос
Крепежные болты	8
Винты крепления крышки насоса	6
Заглушка редукционного клапана	50
Датчик аварийного давления масла	30
Болты крепления маслозаборника	8
Болты крепления поддона картера двигателя
Болты крепления поддона к блоку цилиндров/ корпусу масляного насоса	10
Болты М10 крепления фланца поддона к картеру трансмиссии	40
Сливная пробка
Головка с внутренним шестигранником (TORX) (резиновое уплотнительное кольцо)	10
С шестигранной головкой (металлическое уплотнительное кольцо)	45

* Используйте новые болты.

Двигатель 2.0 л DOHC

Тип соединения	Значение
Болты крышки ремня ГРМ	6
Болт крепления промежуточного ролика привода ГРМ
Болт крепления ролика	25
Болты крепления опорного кронштейна	25
Болт крепления натяжителя ремня привода ГРМ	20
Болт крепления натяжителя ремня привода вспомогательных агрегатов к кронштейну генератора
Модели без К/В	35
Модели с К/В	25
Болты крепления балансировочной сборки к блоку цилиндров
Стадия 1	20
Стадия 2	дотянуть на угол 45°
Болты крепления маслоотражательной пластины поддона	8
Болты крепления крышек подшипников распределительных валов	8
Болты крепления крышки газораспределительного механизма	8
Болты крепления датчика положения распределительного вала (CMP)	6
Болт крепления зубчатого колеса распределительного вала *
Стадия 1	50
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 15°
Болты крепления крышек нижних головок шатунов *
Стадия 1	35
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Центральный болт крепления шкива коленчатого вала *
Стадия 1	95
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления шкива коленчатого вала	20
Болт крепления зубчатого колеса коленчатого вала
Стадия 1	130
Стадия 2	дотянуть на угол 50°
Болты крепления головки цилиндров *
Стадия 1	25
Стадия 2	дотянуть на угол 90°
Стадия 3	дотянуть на угол 90°
Стадия 4	дотянуть на угол 90°
Стадия 5	дотянуть на угол 15°
Болты крепления приводного диска *
Стадия 1	55
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Опоры подвески силового агрегата
Левая опора
Болты крепления опоры к кузову	20
Болты крепления кронштейна к картеру трансмиссии	35
Болты крепления опоры к кронштейну	55
Передняя опора
Болты крепления опоры к картеру трансмиссии	60
Болты крепления опоры к подрамнику	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	55
Правая опора
Болты крепления опоры к двигателю	50
Гайки крепления опоры к кузову	45
Болт крепления опоры к адаптеру	55
Болты крепления адаптера к блоку цилиндров	55
Болты крепления двигателя к трансмиссии
Болты М12	60
Болты крепления маховика *
Стадия 1	65
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления моста крышек коренных подшипников к блоку цилиндров
Стадия 1	20
Стадия 2	дотянуть на угол 45°
Болты крепления крышек коренных подшипников *
Стадия 1	50
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты моста крышек к крышкам коренных подшипников	20
Болты крепления датчика уровня масла (с головкой типа TORX)	8
Масляный насос
Крепежные болты	8
Винты крепления крышки насоса	6
Заглушка редукционного клапана	50
Болты крепления маслозаборника
Крепеж маслозаборника к блоку	8
Крепеж маслозаборника к мосту крышек коренных подшипников	20
Болты крепления поддона картера двигателя
Болты крепления нижней секции поддона
Стадия 1	8
Болты крепления главной (литой) секции поддона
Болты крепления главной секции к блоку цилиндров	20
Болты крепления главной секции к картеру трансмиссии	40
Сливная пробка	10

* Используйте новые болты/ гайки.

Дизельные двигатели

Двигатели 1.7 л SOHC

Тип соединения	Значение
Болты крепления опорного кронштейна компрессора К/В	40
Крепеж компрессора К/В	20
Крепеж верхнего опорного кронштейна генератора	18
Нижний болт крепления генератора	25
Крепеж кронштейна компрессора к натяжителю ремня привода вспомогательных агрегатов
Болты крепления крышки газораспределительного механизма	8
Болт крепления зубчатого колеса распределительного вала *
Стадия 1	75
Стадия 2	довернуть на 60°
Крепление шланга охладительного тракта к блоку цилиндров	20
Водяной насос
Болты крепления насоса	25
Болты крепления шкива	10
Болты крепления крышек нижних головок шатунов *
Стадия 1	35
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления шкива коленчатого вала	20
Болт крепления датчика частоты вращения коленчатого вала	8
Болт крепления зубчатого колеса коленчатого вала *
Стадия 1	130
Стадия 2	дотянуть на угол 45°
Болты крепления головки цилиндров
Стадия 1	25
Стадия 2	дотянуть на угол 90°
Стадия 3	дотянуть на угол 90°
Стадия 4	дотянуть на угол 45°
Стадия 5	после прогрева двигателя в 2 приема дотянуть на углы 30° 15°
Опоры подвески силового агрегата
Левая опора
Болт крепления кронштейна к адаптеру	55
Болты крепления опоры к кронштейну	55
Болты крепления опоры к кузову	20
Болты крепления адаптера к картеру трансмиссии	35
Болты крепления установочного поддона аккумуляторной батареи к кузову	15
Передняя опора
Болты крепления опоры к картеру трансмиссии	60
Болты крепления опоры к кузову	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	80
Правая опора
Болты крепления опоры к кронштейну	55
Болты крепления кронштейна к проставке	55
Болты крепления опоры к кузову	35
Болты крепления проставки к блоку цилиндров	50
Болты крепления двигателя к трансмиссии	60
Болты крепления транспортировочных проушин силового агрегата	25
Болты крепления приемной трубы системы выпуска отработавших газов	20
Болты крепления клапана EGR к выпускному коллектору	8
Гайки крепления выпускного коллектора к головке блока *	22
Болты крепления выпускного коллектора к головке блока	22
Крепеж опорного кронштейна выпускного коллектора	25
Болты крепления маховика *
Стадия 1	65
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления зубчатого колеса ТНВД	15
Болты штуцерных разъемов ТНВД	25
Болты крепления моста крышек коренных подшипников
Стадия 1	20
Стадия 2	дотянуть на угол 45°
Болты крепления крышек коренных подшипников *
Стадия 1	50
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления опорного кронштейна маслоохладителя	5
Штуцерное соединение трубки маслоохладителя	30
Болт крепления опорного кронштейна направляющей трубки щупа измерения уровня двигательного масла к блоку	25
Масляный фильтр	15
Болты крепления редукционного клапана давления масла	50
Датчик давления масла	40
Болты крепления масляного насоса к блоку цилиндров	8
Болты крепления крышки масляного насоса	10
Болты крепления маслозаборника *
Стадия 1	8
Стадия 2	дотянуть на угол 30°
Крепление датчика температуры масла в главной секции поддона	18
Болты крепления поддона картера двигателя
Болты/ гайки крепления крышки масляного насоса к главной секции поддона	20
Болты крепления главной секции поддона к картеру трансмиссии	40
Болты крепления нижней секции поддона к главной секции
Стадия 1	8
Стадия 2	дотянуть на угол 30°
Сливная пробка	10
Болты крепления колес	110
Корпус термостата	15
Болты крепления крышек привода ГРМ	8
Болт крепления промежуточного ролика ремня привода ГРМ	40
Болт крепления натяжного ролика ремня привода ГРМ	25
Крепление масляной трубки турбокомпрессора на блоке цилиндров	20
Крепление масляной трубки к турбокомпрессору	30
Крепление масловозвратной трубки к поддону	45
Крепление вакуумного насоса к корпусу газораспределительного механизма	28

* Используйте новые крепежные болты/ гайки.

Двигатели 1.7 л DOHC

Тип соединения	Значение
Болты крепления генератора к опорному кронштейну
Болт М8	19
Болт М10	48
Крепление натяжителя ремня привода вспомогательных агрегатов к кронштейну генератора	50
Крепление направляющего ролика ремня привода вспомогательных агрегатов к кронштейну генератора	38
Болты крепления маслоотражательной пластины поддона к блоку цилиндров	19
Гайки крепления крышек опорных подшипников распределительного вала
Гайки М8	21
Гайки М10	43
Болты крепления крышки газораспределительного механизма	10
Крепление корпуса газораспределительного механизма	22
Крепление упорной пластины распределительного вала	8
Болты крепления водяного насоса
Болты крепления насоса	24
Болты крепления шкива	10
Крепление шланга охладительного тракта к блоку цилиндров	95
Датчик температуры охлаждающей жидкости (ECT)	22
Гайки крепления крышек нижних головок шатунов *
Стадия 1	25
Стадия 2	дотянуть на угол 100°
Стадия 3	дотянуть на угол 15°
Крепление датчика частоты вращения коленчатого вала	10
Болты шкива коленчатого вала	20
Болты корпуса сальника коленчатого вала	10
Болт зубчатого колеса коленчатого вала	196
Болты крепления головки цилиндров *
Стадия 1	40
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 15°
Стадия 4	дотянуть на угол 60°
Стадия 5	дотянуть на угол 15°
Опоры подвески силового агрегата
Левая опора
Болты крепления опоры к кузову	20
Болты крепления кронштейна к картеру трансмиссии	35
Болты крепления опоры к кронштейну	55
Передняя опора
Болты крепления опоры к картеру трансмиссии	60
Болты крепления опоры к подрамнику	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	60
Правая опора
Болты крепления опоры к двигателю	50
Гайки крепления опоры к кузову	45
Болты крепления опоры к кронштейну	55
Болты крепления двигателя к трансмиссии
Болты М10	40
Болты М12	60
Крепление кронштейна блока управления двигателем к корпусу газораспределительного механизма	10
Крепление блока управления двигателем к кронштейну	6
Крепление проушин для транспортировки двигателя	25
Крепление кронштейна трубки EGR к корпусу газораспределительного механизма	8
Крепление клапана EGR к коллектору	25
Болты крепления маховика *
Стадия 1	30
Стадия 2	дотянуть на угол 45°—60°
Крепление линии возврата топлива к корпусу газораспределительного механизма	15
Свечи накаливания	20
Крепление теплообменника к корпусу масляного фильтра	12
Крепление блока управления ТНВД	10
Крепление кронштейна блока управления ТНВД к блоку цилиндров	48
Крепление ТНВД к кронштейну	19
Крепление кронштейна ТНВД к блоку цилиндров	54
Крепление ТНВД к блоку цилиндров	20
Гайка крепления зубчатого колеса ТНВД	69
Крепление кронштейна маслораспылителя к корпусу газораспределительного механизма	22
Штуцерные разъемы топливных линий	23
Болты крепления крышек коренных подшипников	88
Болты крепления направляющей трубки щупа измерения уровня масла	10
Крепление маслоподающей трубки к турбокомпрессору	10
Крепление крышки масляного фильтра	25
Крепление масляного фильтра к блоку цилиндров	25
Болт редукционного клапана регулировки	30
Датчик аварийного давления масла	20
Болты крепления крышки масляного насоса	10
Крепление приводной шестерни масляного насоса к насосу	44
Болты крепления маслозаборника	19
Болты крепления поддона картера двигателя
Болты крепления главной секции поддона к блоку	10
Болты крепления нижней секции поддона к главной секции	10
Сливная пробка	78
Крепление корпуса термостата к головке цилиндров	24
Крепление крышки корпуса термостата	24
Болты крепления крышек ремня привода ГРМ	10
Болт шкива промежуточного ролика	76
Крепление шкива натяжителя ремня ГРМ к блоку цилиндров	38
Фиксатор пружины натяжителя ремня ГРМ к задней крышке	10
Крепление турбокомпрессора к опорному кронштейну	26
Крепление турбокомпрессора к коллектору	26
Крепление маслоподающей трубки турбокомпрессора к блоку цилиндров	10
Крепление маршрутного желоба электропроводки к головке цилиндров	6

* Используйте новые болты/ гайки.

Двигатели 2.0 л

Тип соединения	Значение
Болты механизма натяжителя ремня привода вспомогательный агрегатов
Болт оси основания шкива	42
Болты крепления стойки	23
Болты крепления крышек опорных газораспределительного механизма	8
Болт крепления звездочки распределительного вала *
Стадия 1	90
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 30°
Болт крепления крышек нижних головок шатунов *
Стадия 1	35
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болт крепления шкива коленчатого вала
Стадия 1	150
Стадия 2	дотянуть на угол 45°
Стадия 3	дотянуть на угол 15°
Болты крепления головки цилиндров *
Стадия 1	25
Стадия 2	дотянуть на угол 65°
Стадия 3	дотянуть на угол 65°
Стадия 4	дотянуть на угол 65°
Стадия 5	дотянуть на угол 65°
Стадия 6	дотянуть на угол 15°
Болты крепления крышки цепи ГРМ
X20DTL/Y20DTL	20
Y20DTH *
Стадия 1	20
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 5°
Опоры подвески силового агрегата
Левая опора
Болты крепления опоры к кузову	20
Болты крепления кронштейна к картеру трансмиссии	35
Болты крепления опоры к кронштейну	55
Передняя опора
Болты крепления опоры к картеру трансмиссии	60
Болты крепления опоры к подрамнику	55
Задняя опора
Болты крепления опоры к кронштейну	55
Болты крепления опоры к подрамнику	55
Болты крепления кронштейна к картеру трансмиссии	60
Правая опора
Гайки крепления опоры к кузову	45
Болты крепления опоры к кронштейну	55
Болты крепления двигателя к трансмиссии
Болты М10	40
Болты М12	60
Болты крепления маховика *
Стадия 1	45
Стадия 2	дотянуть на угол 30°
Стадия 3	дотянуть на угол 15°
Болты крепления звездочки ТНВД
X20DTL/Y20DTL	20
Y20DTH	28
Болты крепления крышки звездочки ТНВД	6
Болты крышек коренных подшипников *
Стадия 1	90
Стадия 2	дотянуть на угол 60°
Стадия 3	дотянуть на угол 15°
Болты крепления моста крышек коренных подшипников коленчатого вала	20
Болты крепления маслоохладителя к корпусу масляного фильтра	15
Масляный насос
Пробка клапана выравнивания давления	60
Винты крепления крышки насоса	8
Болты крепления маслозаборника	8
Пробка редукционного клапана	45
Болты крепления маслораспылителей в блоке	22
Болты крепления поддона картера двигателя
Болты крепления поддона к блоку цилиндров/ крышке привода ГРМ	20
Болты крепления поддона к картеру трансмиссии
Болты М8	20
Болты М10	40
Сливная пробка	18
Болты крышки цепи ГРМ	20
Болты крепления успокоителя цепи привода ГРМ	8
Болт оси башмака натяжителя цепи привода ГРМ	20
Крепление крышки натяжителя цепи привода ГРМ	60

* Используйте новые болты/ гайки.

« предыдущая страница
4. Двигатель

^
к оглавлению

следующая страница »
4.2. Проверка компрессионного давления в цилиндрах
