12. Подвеска и рулевое управление

Общая информация

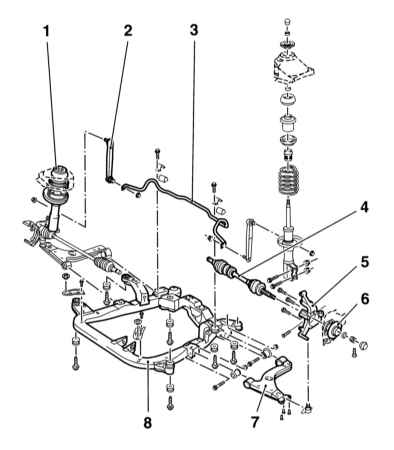

Конструкция передней подвески

1 — Верхняя опора стойки
2 — Вертикальная тяга (стойка) стабилизатора поперечной устойчивости
3 — Штанга стабилизатора поперечной устойчивости
4 — Приводной вал

5 — Поворотный кулак
6 — Колесная ступица
7 — Управляющий рычаг подвески
8 — Подрамник

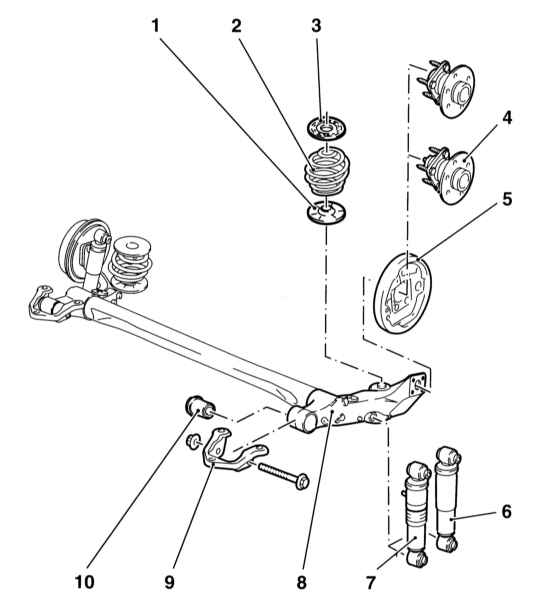

Конструкция задней подвески

1 — Нижнее седло винтовой пружины
2 — Винтовая пружина
3 — Верхнее седло винтовой пружины
4 — Ступичная сборка
5 — Тормозной барабан

6 — Телескопический амортизатор (модели без регулировки заднего дорожного просвета)
7 — Телескопический амортизатор (модели с регулировкой заднего дорожного просвета — опция)
8 — Торсионная балка задней подвески
9 — Кронштейн крепления рычага подвески
10 — Резинометаллический шарнир

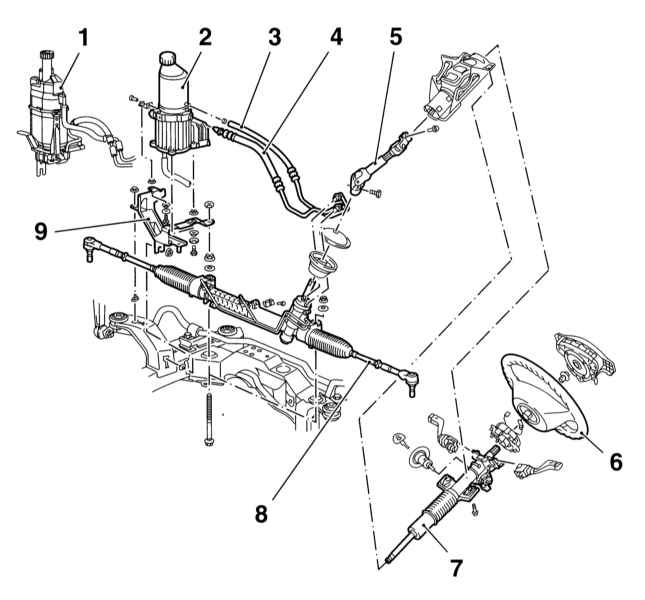

Конструкция рулевого привода

1 — Рулевой насос Delphi
2 — Рулевой насос TRW
3 — Возвратная гидравлическая линия
4 — Напорная гидравлическая линия
5 — Промежуточный вал

6 — Рулевое колесо
7 — Рулевая колонка
8 — Рулевая тяга
9 — Опорный кронштейн рулевого насоса

Передняя подвеска полностью независимая с подрамником и нижними управляющими рычагами, стойками МакФерсона и стабилизатором поперечной устойчивости (см. иллюстрацию Конструкция передней подвески). Стойки состоят из газонаполненных телескопических амортизаторов и винтовых пружин и крепятся верхними концами к усиленным опорам на брызговиках передних крыльев, а нижними сборкам поворотных кулаков. Ступицы оборудованы нерегулируемыми подшипниками. Нижние части поворотных кулаков посредством шаровых опоры соединены с нижними рычагами подвески. Шаровые опоры крепятся к рычагам болтами, а к поворотным кулакам — при помощи сболчиваемых хомутов. Внутренними концами рычаги крепятся к подрамнику посредством резинометаллических шарниров, ограничивая боковое и продольное перемещение передних колес. Стабилизатор поперечной устойчивости входит в стандартную комплектацию всех моделей. Стабилизатор закреплен на подрамнике и соединен со стойками подвески посредством двух вертикальных тяг (стоек).

Торсионная балка полунезависимой задней подвески состоит из двух продольных рычагов и соединителя (см. иллюстрацию Конструкция задней подвески). В задней части рычагов подвески оборудованы посадочные под крепление амортизаторов и пружинных сборок, а также вертикальные фланцы к которым болтами крепятся ступичные сборки задних колес вместе со щитами тормозных механизмов. На передних концах рычагов оборудованы втулки с запрессованными в них резинометаллическими шарнирами. Сквозь шарниры продеваются болты, фиксирующие рычаги подвески в приболчиваемых к лонжеронам кузова кронштейнах. Верхние концы амортизаторов крепятся к несущим элементам днища кузова. Пружины установлены отдельно от амортизаторов и фиксируются двумя седлами, одно из которых крепится к фланцу на рычаге, другая — к днищу автомобиля. Колесные подшипники встроены в неразборные ступичные сборки. Модели Универсал оборудованы системой ручной регулировки высоты заднего дорожного просвета. Система управляется путем подачи в амортизаторы сжатого воздуха. Величина просвета зависит от давления в амортизаторах, которое регулируется посредством расположенного в багажном отделении клапана.

Рулевой механизм — обыкновенного реечного типа, с ударопоглощающей рулевой колонкой (см. иллюстрацию Конструкция рулевого привода). Колонка соединена с механизмом посредством оборудованного крестовинами промежуточного вала. Скользящая верхняя секция рулевой колонки оснащена замком, блокирующим рулевой привод. В запертом состоянии замок позволяет рулевой колонке вращаться с усилием в 200 Нм, что предотвращает возможность разрушения стопорного штифта. При этом величина момента, требуемого для вращения рулевого колеса, делает невозможным управление автомобилем. Рулевой механизм установлен на переднем подрамнике подвески. Рулевые тяги крепятся к рычагам поворотных кулаков с помощью рулевых наконечников. В стандартную комплектацию всех моделей входит система гидроусиления рулевого привода (ГУР). Электрогидравлический рулевой насос установлен непосредственно на рулевом механизме и не требует обслуживания. Резервуар гидравлической жидкости встроен в насосную сборку.

Часто в процессе обслуживания компонентов подвески приходится сталкиваться с неподдающимся отдаванию крепежом. «Прикипание» элементов крепежа связано с тем, что они постоянно подвержены внешним воздействиям, находятся в контакте с водой, грязью, копотью и прочими способствующими развитию коррозии субстанциями. С целью облегчения процедуры отдавания такого «прикипевшего» крепежа его следует заблаговременно пропитать обильным количеством проникающего масла. Зачистка открытых резьбовых частей крепежа жесткой проволочной щеткой также способствует облегчению отдавания приржавевших гаек. Иногда, в особо тяжелых случаях, для отпускания «прикипевшего» болта/ гайки можно воспользоваться выколоткой. Выколотка упирается в край шлица гайки/ головки болта, затем по ее противоположному концу наносятся резкие удары молотком. Следите за тем, чтобы выколотка не сорвалась, старайтесь не повредить неточными ударами резьбу. Довольно эффективным способом является также прогревание неподдающегося отдаванию крепежа и окружающей его поверхности компонента факелом паяльной лампы или газовой горелки, хотя составители данного Руководства и не рекомендуют без крайней нужды прибегать к такой технологии ввиду ее потенциальной опасности, связанной с возможностью возгорания и риском получения ожогов. Для увеличения крутящего момента при отпускании крепежа предназначены различного рода удлинители, вороты и трубные насадки на них. Однако, помните, что не следует использовать такого рода усилительные приспособления в комплекте с оборудованным «трещоткой» приводом — слишком велик риск выхода из строя храпового механизма. Иногда гайка/ болт начинает поддаваться после того как будет предварительно слегка подтянута по часовой стрелке. Весь крепеж, отпускание которого потребовало применения неординарных мер при сборке подлежит замене!

После отдавания внимательно проверяйте состояние крепежа и в случае необходимости производите его замену элементами того же типоразмера. При сборке затягивайте крепеж компонентов подвески и рулевого управления строго с требуемым усилием.


Ни в коем случае не предпринимайте попыток рихтовки деформированных компонентов подвески и рулевого управления — заменяйте дефектные детали новыми!

Так как процедуры обслуживания компонентов подвески выполняются под автомобилем, следует заранее позаботиться о возможностях подъема транспортного средства и фиксации его в поднятом положении (приготовьте надежные домкрат и подпорки).

Ни в коем случае не выполняйте никакие работы под автомобилем, закрепленном в поднятом положении лишь посредством домкрата!

Меры предосторожности

В ступичную часть рулевого колеса встроена подушка безопасности. Для гарантии исправности срабатывания подушки при аварийном столкновения , а также во избежание риска получения травм в результате ее случайной активации необходимо соблюдать определенные меры предосторожности (см. также Главу Бортовое электрооборудование):

  1. Перед началом работ с подушкой безопасности, либо вблизи маршрута прокладки электропроводки SRS обязательно отсоединяйте отрицательный провод батареи, приступать к выполнению работ следует спустя не менее одной минуты после отсоединения батареи, — время необходимо на разрядку конденсатора резервного источника питания.
  2. Не допускайте разогрева модуля подушки безопасности свыше 90°С. Не переворачивайте снятый модуль подушки безопасности накладкой вниз.
  3. Не допускайте попадания на поверхность модуля растворителей и моющих средств, — для протирания рулевого колеса используйте только чистую, слегка увлажненную ветошь.
  4. Блок управления SRS и модули подушек безопасности чувствительны к направленным перегрузкам (ударам) и после падения с высоты более 50 см подлежат замене.
  5. Перед проведением сварочных работ на автомобиле в обязательном порядке отсоедините электропроводку блока управления SRS.
  6. На моделях, оборудованных пассажирскими подушками безопасности во избежание получения травм не устанавливайте никакое дополнительное оборудование и не размещайте никакие посторонние предметы в зоне срабатывания подушек.
