4.4. Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля

Приведение поршня первого цилиндра в положение верхней мертвой точки такта сжатия (ВМТ)

Общая информация

Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Строго говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается каждым из поршней дважды: один раз в конце такта сжатия и второй — в конце выпускного такта. При выполнении настроек фаз газораспределения и установке угла опережения зажигания в подавляющем большинстве случаев используется положение ВМТ конца такта сжатия поршня (обычно первого цилиндра).

Необходимость в приведении поршня(ей) в положение ВМТ возникает при проведении многих процедур, в частности таких, как снятие/ установка распределительных валов, компонентов привода ГРМ и распределителя зажигания.

Некоторые двигатели спроектированы таким образом, что при проворачивании коленчатого или распределительного(ых) валов при снятом газораспределительном ремне/цепи может произойти ввод клапанов в соприкосновение с днищами поршней, что чревато риском повреждения соответствующих внутренних компонентов, вплоть до разрушения литья головки цилиндров.

Не допускайте изменения положения валов после снятия ремня!

Порядок выполнения процедуры

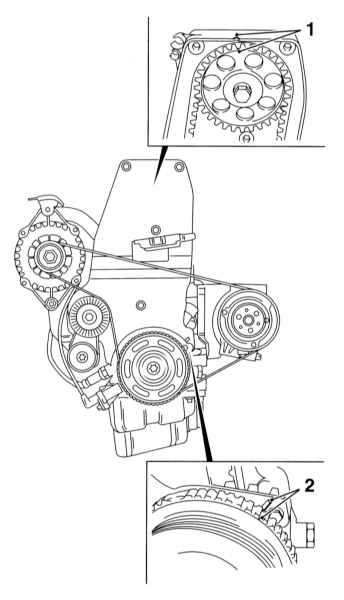

Схема расположения установочных меток зубчатых колес распределительного (1) и коленчатого (2) валов в положении ВМТ конца такта сжатия поршня первого цилиндра

Приведение любого из поршней в положение ВМТ производится путем проворачивания коленчатого вала двигателя. Если смотреть на двигатель со стороны привода ГРМ, нормальным направлением вращения коленчатого вала будет направление по часовой стрелке. Помните, что попытка проворачивания вала против часовой стрелки может привести к нарушению регулировок фаз газораспределения. Первым является цилиндр, крайний со стороны привода ГРМ.

При выполнении перечисленных условий двигатель будет приведен в положение ВМТ конца такта сжатия поршня первого цилиндра.
