16.7. Замок двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите обивку двери.
3. Выверните один винт крепления кронштейна внутренней ручки открытия двери.
4. Снимите кронштейн внутренней ручки открытия двери.
	5. Снимите с двери динамик в следующем порядке: a. выверните три винта крепления динамика к двери; b. отсоедините жгут проводов от рамы двери; c. снимите динамик и отсоедините разъемы.

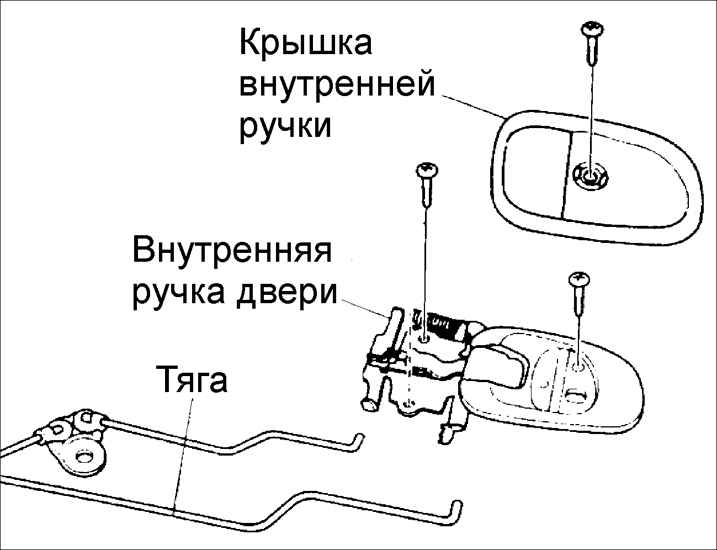

6. Снимите внутреннюю ручку двери в следующем порядке: a. выверните три винта крепления ручки двери; b. отсоедините от ручки две тяги; c. снимите внутреннюю ручку двери.
7. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.

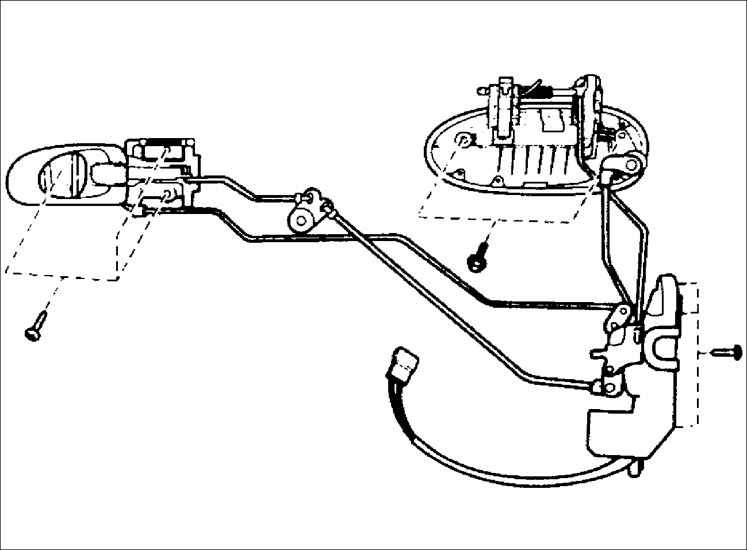

	8. Снимите замок двери в следующем порядке: a. отсоедините две тяги от наружной ручки двери;
	b. выверните три винта крепления замка двери и снимите замок через отверстия в двери;

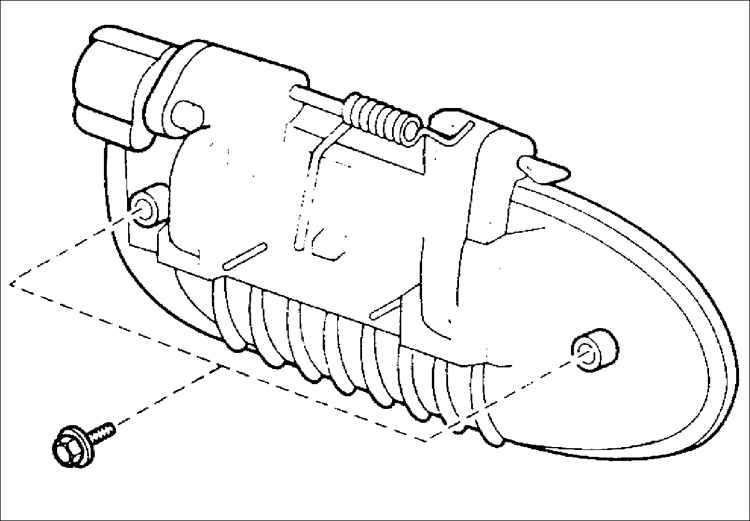

	c. выверните два болта крепления наружной ручки двери; d. снимите наружную ручку двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите замок двери в следующем порядке: a. установите замок двери через отверстие во внутренней панели двери; b. закрепите замок двери тремя винтами. Момент затяжки: 4–6 Н•м
	2. Установите наружную ручку двери в следующем порядке: a. подсоедините две тяги замка двери; b. закрепите двумя болтами наружную ручку двери.
3. Установите на дверь пылевлагозащитную пленку в следующем порядке: a. закрепите пылевлагозащитную пленку на двери; b. выведите электрический разъем жгута проводов двери; c. выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
	4. Установите внутреннюю ручку двери в следующем порядке: a. подсоедините к ручке две тяги замка двери; b. закрепите ручку тремя винтами. Момент затяжки: 3–4 Н•м
5. Установите динамик и закрепите его тремя винтами.
6. Установите кронштейн ручки и закрепите его двумя винтами.
7. Установите обивку двери.
8. Установите крышку внутренней ручки двери и закрепите ее одним винтом.
9. Закрепите обивку двери.
10. Установите внутреннюю влагозащитную полосу.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
