16.38. Панель приборов

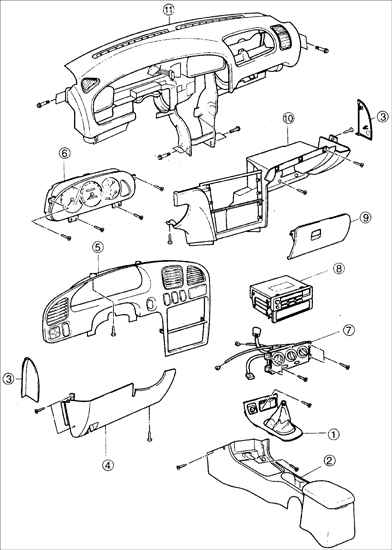

1 – накладка центральной консоли;
2 – центральная консоль;
3 – боковая крышка;
4 – нижняя панель отделки;
5 – верхняя декоративная накладка панели приборов;
6 – комбинация приборов;

7 – панель управления отоплением и вентиляцией;
8 – радиоприемник;
9 – вещевой ящик;
10 – центральная панель отделки;
11 – панель приборов множество выключателей и контрольных приборов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.
2. Снимите подушку безопасности водителя.
3. Снимите рулевое колесо, переключатель сигнала поворота, и верхние и нижние кожухи рулевой колонки.
4. Выверните гайку крепления и освободите оболочку троса открытия замка капота от пластины с левой стороны панели приборов.

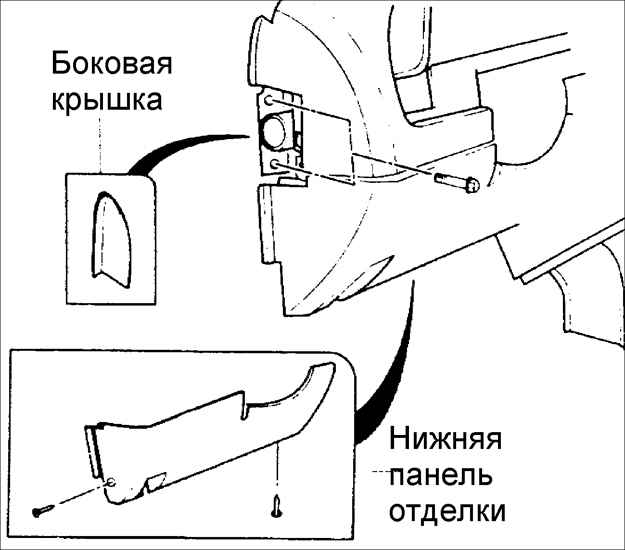

5. Снимите ручку открытия замка капота. Выверните три винта и снимите панель отделки с левой стороны панели приборов.
6. Выверните два болта крепления левой стороны Т-образного соединителя.

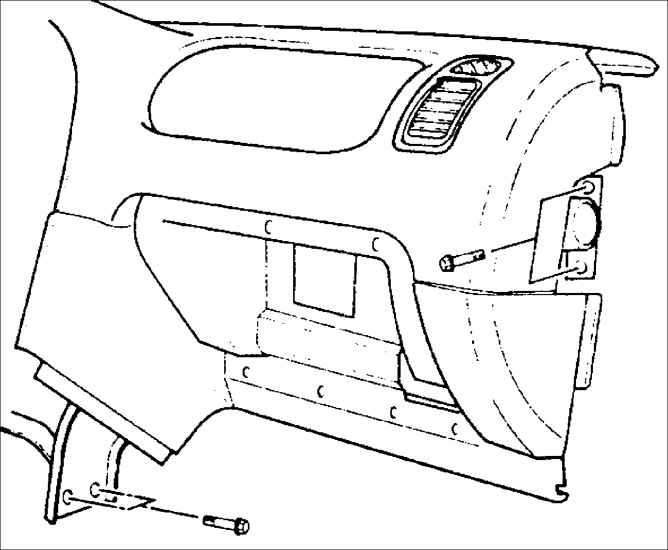

	7. Выверните два болта крепления левой стороны панели приборов, как показано на рисунке.
8. Снимите пепельницу.
9. Снимите накладку центральной консоли.
10. Снимите панель управления отоплением и вентиляцией.
11. Снимите вещевой ящик.
12. Снимите центральную панель отделки.
13. Снимите подушку безопасности переднего пассажира.
14. Выверните два болта крепления правой стороны Т-образного соединителя.
	15. Выверните два болта крепления правой стороны панели приборов, как показано на рисунке.
16. Выверните два болта с обеих сторон рулевой колонки, которые крепят рулевую колонку и панель приборов. Опустите рулевую колонку вниз.
17. Отсоедините все разъемы, соединяющие панель приборов и жгут проводов автомобиля.
18. Снимите панель приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите панель приборов в автомобиль. Убедитесь, что рулевая колонка установлена правильно через Т-образную тягу со жгутом проводов перед установкой панели приборов. В противном случае рулевая колонка не может быть правильно установлена.
2. Подсоедините разъемы жгута проводов и панели приборов.
3. Вверните два болта с обеих сторон рулевой колонки, которые крепят рулевую колонку и панель приборов. Момент затяжки: 18–26 Н•м
4. Вверните три болта крепления правой стороны панели приборов. Момент затяжки: 18–26 Н•м
5. Вверните два болта крепления правой стороны Т-образного соединителя. Момент затяжки: 18–26 Н•м
6. Установите и закрепите подушку безопасности переднего пассажира. Момент затяжки: 18–26 Н•м
7. Установите центральную панель отделки.
8. Установите вещевой ящик.
9. Установите панель управления отоплением и вентиляцией.
10. Установите накладку центральной консоли.
11. Установите пепельницу.
12. Вверните два болта крепления левой стороны панели приборов. Момент затяжки: 18–26 Н•м
13. Вверните два болта крепления левой стороны Т-образного соединителя. Момент затяжки: 18–26 Н•м
14. Установите нижнюю панель отделки с левой стороны панели приборов.
15. Установите Т-образный соединитель и закрепите двумя болтами.
16. Гайкой закрепите оболочку троса открытия замка капота к панели приборов.
17. Установите ручку открытия замка капота.
18. Установите рулевое колесо, переключатель сигнала поворота, и верхние и нижние кожухи рулевой колонки.
19. Установите подушку безопасности водителя.
20. Установите центральную консоль.
21. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
