16.15. ФараФара

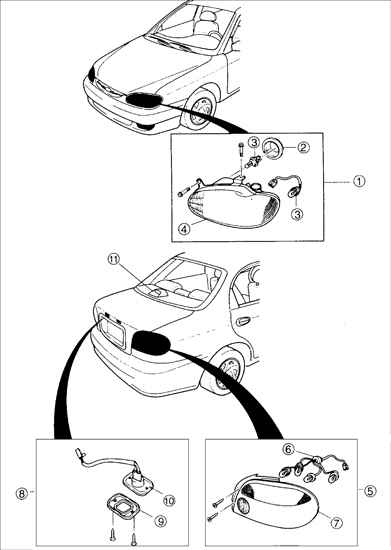

1 – фара;
2 – пылезащитная крышка фары;
3 – лампа накаливания;
4 – корпус фары;
5 – задний комбинированный фонарь; |
6 – лампы накаливания и жгут проводов;
7 – рассеиватель заднего фонаря;
8 – фонарь освещения номерного знака;
9 – рассеиватель;
10 – основание фонаря;
11 – задний верхний стоп-сигнал |

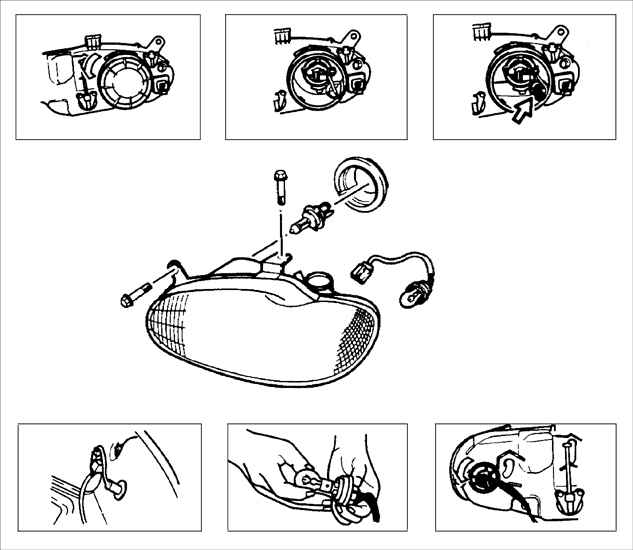

Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте капот и отсоедините
провод от отрицательной клеммы аккумуляторной батареи. |

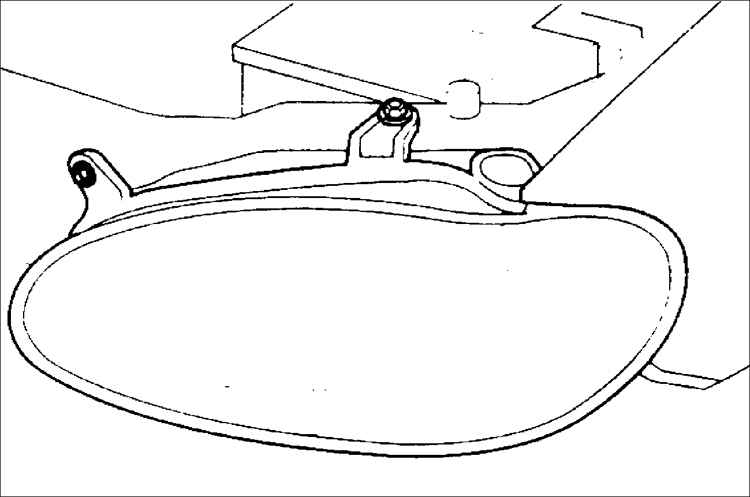

| 2. Выверните два болта крепления
фары. |
 |
3. Перемещая вперед, снимите
фару с автомобиля. |
| 4. Поверните заднюю пылезащитную
крышку фары против часовой стрелки и снимите ее с фары. |
 |
5. Снимите патрон с лампой с
фары. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. С лампой накаливания установленной
в патроне, совместите углубления на патроне с выступами на фаре и
вставьте патрон в фару. |
| 2. Установите заднюю пылезащитную
крышку фары и, повернув по часовой стрелке, закрепите ее. |
3. Установите фару на автомобиль
и закрепите ее двумя болтами.
Момент затяжки: 7–10 Н•м |
| 4. Подсоедините к фаре электрический
разъем. |
| 5. Подсоедините провод к отрицательной
клемме аккумуляторной батареи. |
|
|
|
