5. Системы питания и выпускаСистема питания воздухом
Воздух, поступающий в двигатель, очищается воздушным фильтром и, смешиваясь
с топливом, образует топливную смесь, сгорающую в цилиндрах двигателя.
Система питания воздухом состоит из следующих узлов:
– воздушного фильтра;
– резонансной камеры;
– датчика измерителя расхода воздуха;
– дроссельного узла;
– впускного коллектора;
- клапана системы управления частотой вращения
холостого хода.
Датчик измерителя расхода воздуха измеряет количество воздуха поступающего в
двигатель и передает сигнал блоку управления.
Резонансная камера подавляет шум, вызванный пульсацией воздуха.
Дроссельный узел включает:
– датчик положения дроссельной заслонки;
- клапан системы управления частотой вращения
холостого хода.
Система холостого хода обеспечивает подаче небольшого количества воздуха в обход
дроссельного узла для обеспечения частоты вращения холостого хода.
Система выпуска отработавших газов
В отработавших газах содержится главным образом азот (N2), а также
угарный газ (СО), углекислый газ (СО2), водяной пар (Н2О),
кислород (О2), окиси азота (NOX), водород (Н2)
и различные недожженные углеводороды (НС). Три из этих компонентов - СО, NOX
и НС являются наиболее серьезными загрязнителями воздуха, поэтому их выбросы
в атмосферу должны управляться.

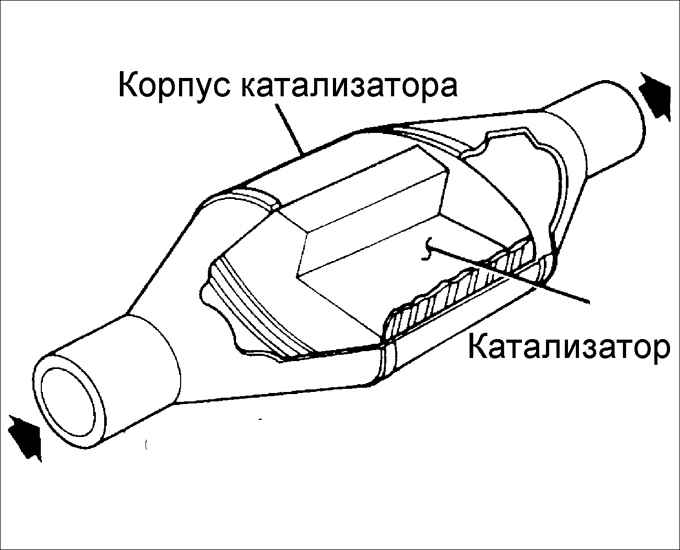

Каталитический нейтрализатор, установленный в системе выпуска отработавших газов,
работает как газовый реактор для уменьшения уровня загрязняющих веществ, выбрасываемых
в атмосферу. Весь внутренний объем корпуса заполнен керамическим пористым монолитом,
представляющем собой обычный фильтр, внутренняя и внешняя поверхность пор которого,
контактирующая с газами, покрыта очень тонким молекулярным слоем сплава из активного
каталитического вещества, содержащего платину, родий и палладий.
В каталитическом нейтрализаторе происходит реакция, в результате которой опасный
углеводород и окись углерода в отработавших газах превращаются в безопасные
газы и водяной пар.

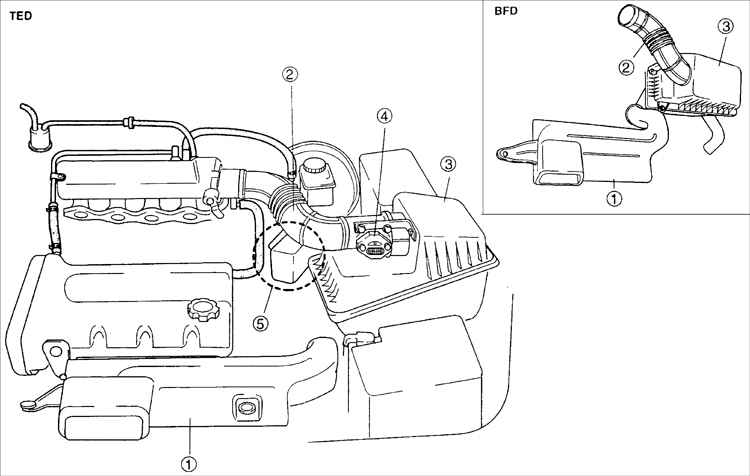

Элементы системы питания
воздухом
1 – заборник свежего воздуха;
2 – впускной воздушный патрубок;
3 – корпус воздушного фильтра;
|
4 – измеритель расхода воздуха;
5 – резонансная камера (только на двигателе TED |
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите элементы системы питания
воздухом в последовательности, обозначенной цифрами на рис. Элементы
системы питания воздухом. |
| 2. Визуально проверьте состояние элементов системы
питания воздухом и, при необходимости, восстановите или замените их. |
|
Установка
Установка производится в последовательности, обратной снятию.
|
