16.13. Стекло двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
	2. Снимите обивку двери.
	3. Выверните один винт крепления кронштейна внутренней ручки открытия двери.
4. Снимите кронштейн внутренней ручки открытия двери.
	5. Снимите с двери динамик в следующем порядке: a. выверните три винта крепления динамика к двери; b. отсоедините жгут проводов от рамы двери; c. снимите динамик и отсоедините разъемы.

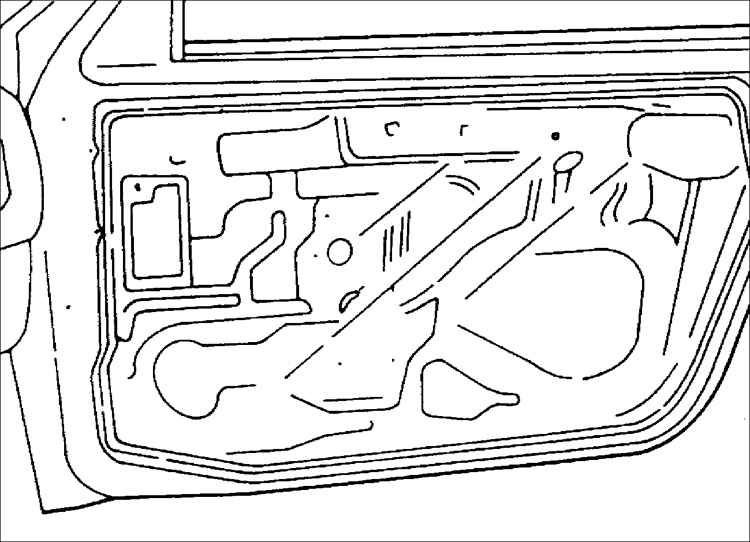

	6. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.
	7. Снимите стекло в следующем порядке: a. повторно подсоедините переключатель управления стеклоподъемником; b. подсоедините провод к отрицательной клемме аккумуляторной батареи; c. включите зажигание и переместите стекло в полуоткрытое положение; d. выключите зажигание; e. отсоедините провод от отрицательной клеммы аккумуляторной батареи; f. выверните два болта крепления стекла к стеклоподъемнику; g. наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте один болт крепления направляющей стекла.
	2. Установите стекло в следующем порядке: a. вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника;
b. вверните, но не затягивайте окончательно, болты крепления стекла; c. повторно подсоедините переключатель управления стеклоподъемником; d. включите зажигание и переместите стекло вверх и вниз, чтобы активизировать функцию управления стеклоподъемником; e. при необходимости, отрегулируйте положение стекла; f. выключите зажигание; g. отсоедините провод от отрицательной клеммы аккумуляторной батареи; h. затяните два болта крепления стекла к стеклоподъемнику; Момент затяжки: 2–3 Н•м i. затяните один болт крепления направляющей стекла; Момент затяжки: 9–13 Н•м
	3. Установите на дверь пылевлагозащитную пленку в следующем порядке: a. закрепите пылевлагозащитную пленку на двери; b. выведите электрический разъем жгута проводов двери; c. выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
	4. Установите динамик и закрепите его тремя винтами.
5. Установите кронштейн ручки и закрепите его одним винтом.
6. Установите обивку двери.
