16.24. Печатная плата

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите держатели ламп накаливания из задней части комбинации приборов.
2. Выверните 13 винтов крепления печатной платы.

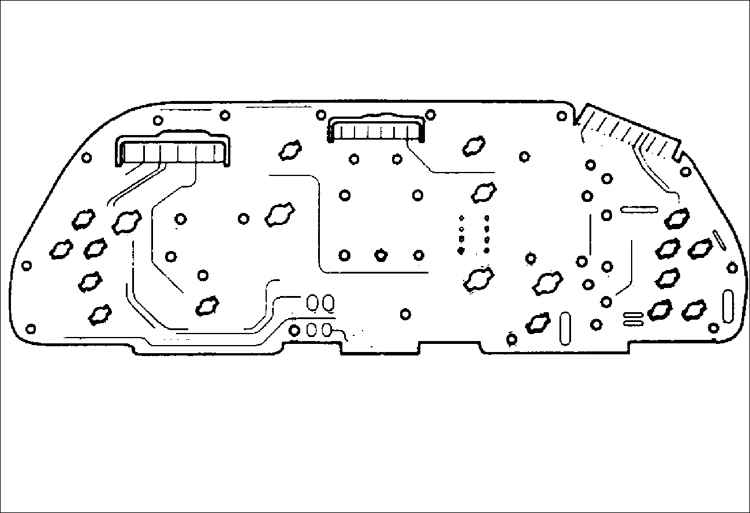

	3. Снимите печатную плату.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

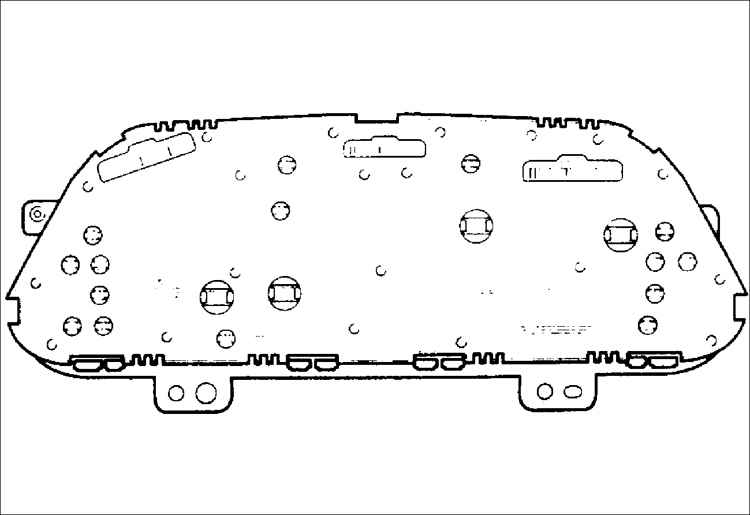

1. Установите печатную плату на заднюю часть комбинации приборов.
2. Закрепите плату 13 винтами.
	3. Установите 19 держателей ламп накаливания через отверстия в печатной плате в гнезда комбинации приборов.
