17. Система кондиционирования

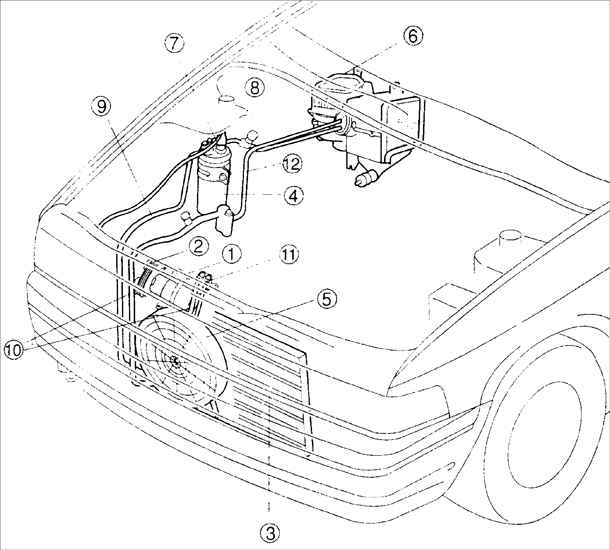

Расположение элементов системы кондиционирования воздуха на автомобиле

1 – компрессор;
2 – сцепление компрессора;
3 – конденсор;
4 – ресивер;
5 – вентилятор конденсора;
6 – блок отопителя;

7 – переключатель двойного давления;
8 – труба №1;
9 – труба №2;
10 – труба низкого давления;
11 – труба высокого давления;
12 – всасывающая труба

Приводимый в действие двигателем автомобиля компрессор сжимает газообразный хладагент до высокого давления, при этом температура хладагента значительно повышается. Затем сжатый и нагретый хладагент подается в конденсатор, установленный на радиаторе системы охлаждения. Конденсатор охлаждает газообразный хладагент, который превращается в жидкость. Жидкий хладагент поступает в приемник/ сушилку, где от него оделяется вода, затем подает жидкость к испарителю, расположенному в блоке отопителя в салоне автомобиля. В испарителе жидкий хладагент испаряется, переходя в газообразное состояние и, уменьшает температуру поступающего в салон воздуха. Далее газообразный хладагент поступает к компрессору, и цикл повторяется снова.

Реле кондиционера управляет электрическими цепями вентилятора конденсатора и компрессора кондиционера. Управление реле осуществляется блоком управления двигателем. Если охлаждающая жидкость превышает некоторую температуру, блок управления двигателем выключает реле, в результате чего выключается система кондиционирования. При пуске двигателя или ускорении автомобиля блок управления двигателем выключает реле, в результате чего выключается система кондиционирования в течение 5 секунд.

Вентилятор продувает воздух через сердечник испарителя, в результате чего увеличивается поток охлажденного воздуха, подаваемого в салон автомобиля. Частота вращения вентилятора определяется положением переключателя вентилятора и блоком резисторов.

Компрессор кондиционера является первичным элементом системы кондиционирования воздуха. Если компрессор кондиционера выходит из строя, отсутствует сжатие и перемещение хладагента по контуру системы кондиционирования воздуха. Компрессор кондиционера расположен с левой стороны двигателя и приводится в действие ремнем от шкива коленчатого вала.

Сцепление компрессора кондиционера включает компрессор. Сцепление имеет электромагнитное управление.

Конденсатор установлен перед радиатором. Вентилятор конденсатора увеличивает поток воздуха через конденсатор.

Блок вентилятора/ испарителя содержит двигатель вентилятора, реле кондиционера, сердечника испарителя и расширительного клапана.

Сердечник испарителя выполняет функции охлаждения и осушки воздуха. При охлаждении воздуха, влага из воздуха осаждается на испарителе, и в салон автомобиля поступает охлажденный сухой воздух.

Расширительный клапан позволяет жидкому хладагенту под высоким давлением расширяться, входя в испаритель. Клапан пропускает определенное количество жидкого хладагента, чтобы исключить затопление испарителя.

Осушенный воздух может быть повторно нагрет, проходя через радиатор отопителя. Радиатор отопителя нагревается проходящей через него горячей охлаждающей жидкостью.

В приемник/ сушилку поступает жидкий хладагент от конденсатора, где из него удаляется вода и затем хладагент поступает к испарителю.

Система кондиционирования заправлена хладагентом R-134a.

Предупреждение

Не добавляйте хладагент R-12 в систему кондиционирования, предназначенную для хладагента R-134a. Эти хладагенты не должны смешиваться, так как это приведет к выходу из строя системы кондиционирования воздуха.

Не допускайте контакта хладагента с кожей.

При работе рядом с системой кондиционирования надевайте защитные очки.

При попадании хладагента на кожу или в глаза не растирайте пораженное место, немедленно промойте холодной водой не менее 15 минут и обратитесь к врачу. Самолечение не допускается.

Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например под автомобилем.

При проведении сварочных работ вблизи системы кондиционирования воздуха всегда удаляйте из нее хладагент. Электросварка вблизи трубопроводов с хладагентом может вызвать разложение хладагента под действием ультрафиолетового излучения.

Не подвергайте детали системы кондиционирования воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению.
