16.3. Задний бампер

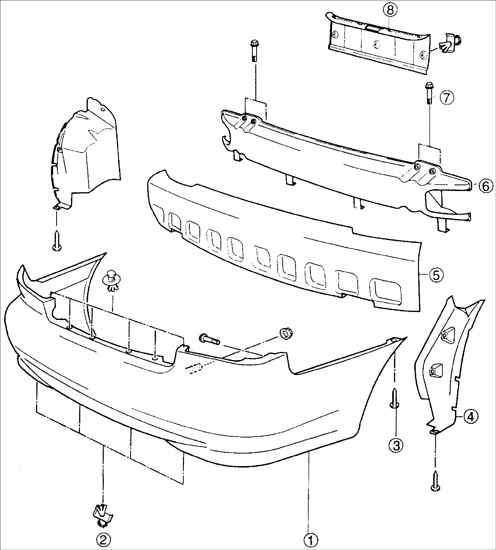

Задний бампер

1 – накладка бампера;
2 – зажим;
3 – винт;
4 – грязезащитный щиток;

5 – пенный поглотитель энергии;
6 – усилитель бампера;
7 – болт крепления бампера;
8 – внутренняя панель отделки

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Визуально проверьте состояние накладки заднего бампера на отсутствие повреждений и проверьте надежность крепления бампера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

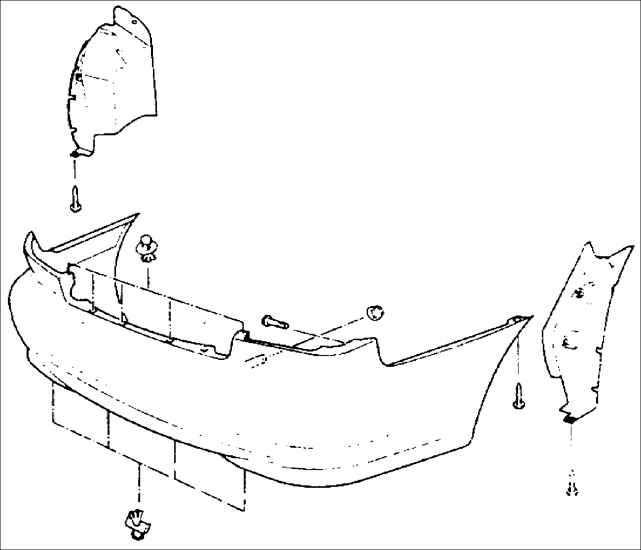

1. Снимите два зажима, которые крепят левый задний брызговик к грязезащитному щитку.
2. Снимите левый брызговик.
3. Снимите два зажима, которые крепят правый задний брызговик к грязезащитному щитку.Выверните один болт, который крепит правый задний грязезащитный щиток к крылу.
	4. Выверните один болт, который крепит правый задний грязезащитный щиток к крылу.
5. Нажимая на грязезащитный щиток, выверните один винт из левой стороны бампера.
6. Повторите эту операцию для правой стороны.
7. Выверните одну гайку с левой стороны в багажнике.
8. Повторите эту операцию для правой стороны.

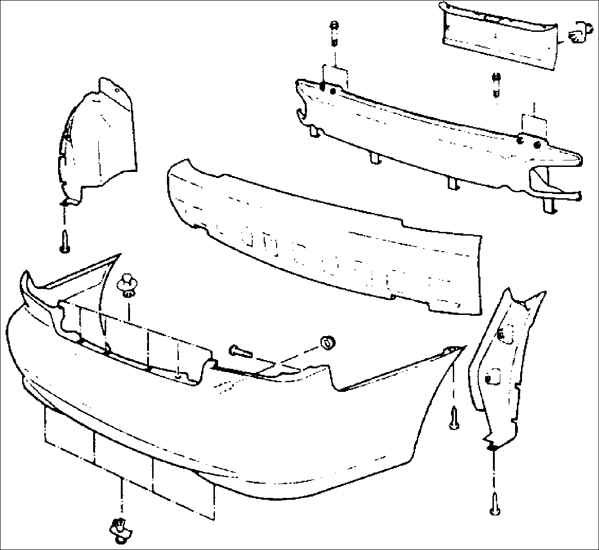

9. Снимите шесть зажимов крепления верхней части бампера.
10. Выверните два болта из левой задней опоры бампера.
11. Повторите эту операцию для правой стороны.
	12. Снимите задний бампер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите задний бампер в последовательности, обратной снятию.

Момент затяжки: 31–38 Н•м
