16.40. Наружное зеркало заднего вида

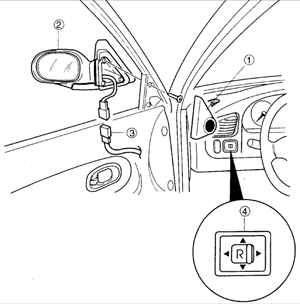

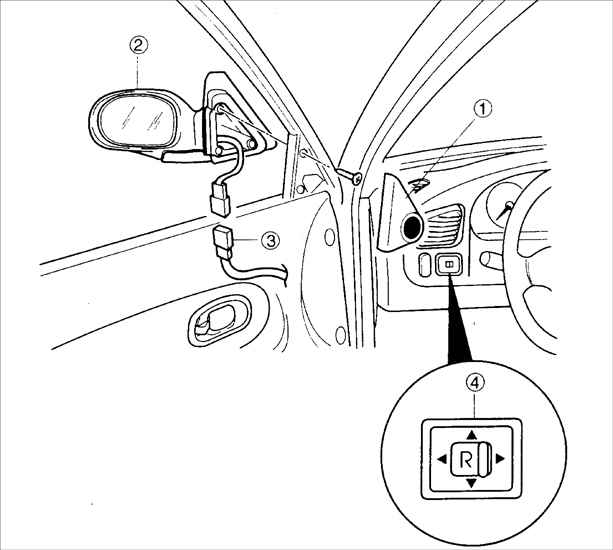

1 – внутренняя крышка с динамиком;

2 – наружное зеркало заднего вида;

3 – жгут проводов с разъемом;

4 – дистанционный переключатель регулировки положения зеркала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
	2. Снимите внутреннюю декоративную крышку зеркала с закрепленным на ней динамиком.
	3. Выверните три винта крепления наружного зеркала заднего вида.
	4. Вытяните зеркало из двери и отсоедините электрический разъем.
5. Снимите зеркало с двери автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите наружное зеркало заднего вида на дверь автомобиля.
	2. Закрепите зеркало тремя винтами.
3. Подсоедините электрический разъем.
	4. Установите внутреннюю декоративную крышку зеркала с закрепленным на ней динамиком.
5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
