16.68. Двигатель стеклоочистителя

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

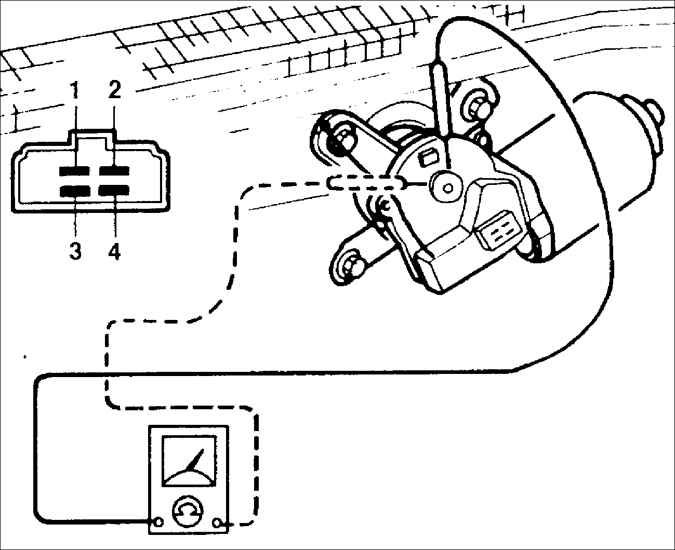

	1. Омметром проверьте проводимость между контактами разъема двигателя. В положении OFF проводимость должна быть между контактами 1 и 4, в положении LOW – между контактами 1 и 3, и в положении HIGH – между контактами 2 и 3.
2. Если проводимость отсутствует, замените двигатель.

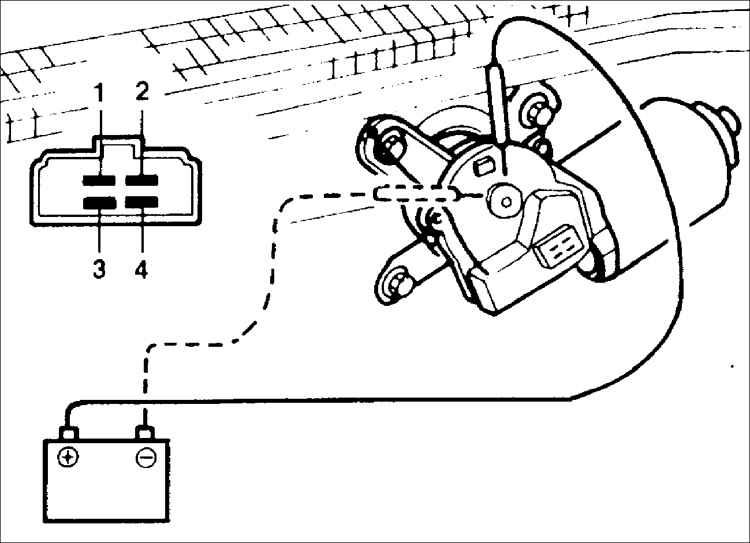

	3. Проверьте частоту вращения двигателя при подаче дополнительными проводами напряжения аккумуляторной батареи на контакты разъема двигателя. Подсоедините отрицательную клемму аккумуляторной батареи к контакту 3 разъема. При подсоединении положительной клеммы аккумуляторной батареи к контакту 1 двигатель должен вращаться с низкой частотой вращения, а при подсоединении к контакту 2 двигатель должен вращаться с высокой частотой вращения.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем жгута проводов от двигателя стеклоочистителя.

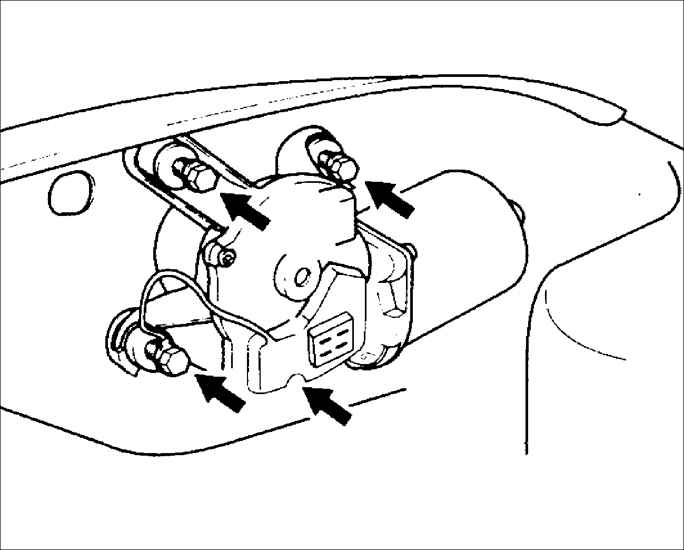

	3. Выверните четыре болта крепления двигателя стеклоочистителя.

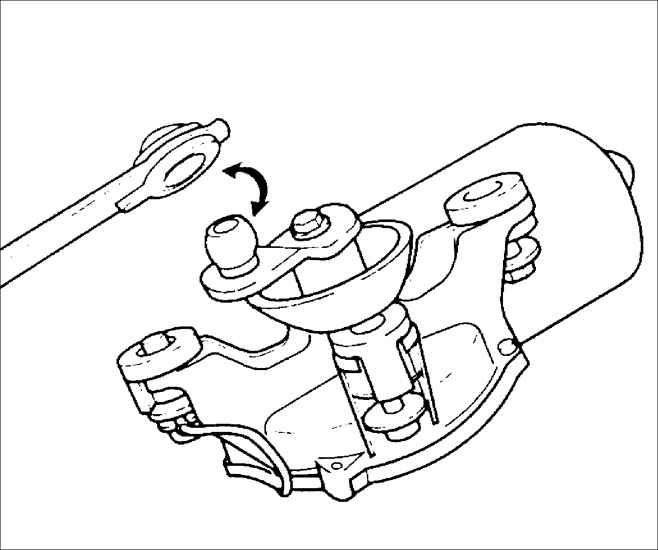

	4. Отверткой отделите тягу стеклоочистителя от кривошипа двигателя стеклоочистителя.
5. Снимите двигатель стеклоочистителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите тягу стеклоочистителя на кривошип двигателя.
2. Установите двигатель стеклоочистителя и закрепите его четырьмя болтами. Момент затяжки: 7–10 Н•м
3. Подсоедините разъем жгута проводов к двигателю стеклоочистителя.
4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
