16.47. Ремни безопасности

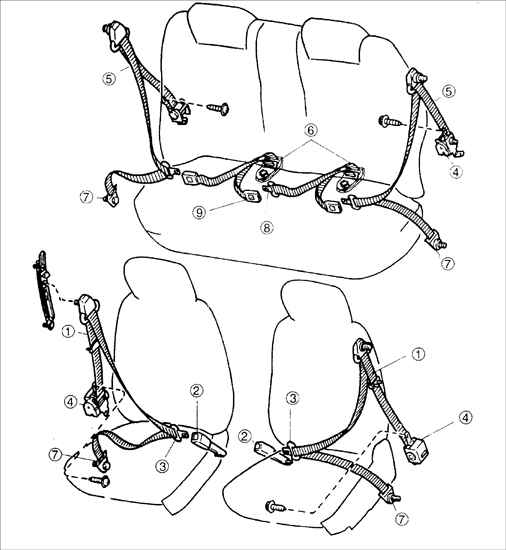

1 – плечевой ремень переднего сиденья;
2 – передний фиксатор крепления ремня;
3 – язычок;
4 – натяжитель ремня безопасности;
5 – плечевой ремень заднего сиденья;
6 – крепление центрального ремня безопасности заднего сиденья;

7 – боковое крепление ремня безопасности заднего сиденья;
8 – язычок центрального ремня безопасности заднего сиденья;
9 – фиксатор крепления ремня безопасности заднего сиденья

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние фиксаторов крепления ремней безопасности.
2. Проверьте состояние анкерного крепления ремней безопасности.
3. Снимите панель нижней обивки центральной стойки.
4. Проверьте состояние натяжителей ремней безопасности.
5. Установите панель нижней обивки центральной стойки.
6. Вытяните ремень безопасности на всю длину и проверьте, что он выдвигается легко и плавно.
7. Проверьте крепления ремней безопасности к язычкам фиксаторов.
8. Нажмите кнопку фиксатора и убедитесь, что язычок ремня безопасности легко выходит из фиксатора, а кнопка возвращается в исходное положение. Не демонтируйте натяжители ремней безопасности или фиксаторы.
9. Проверьте систему напоминания о не пристегнутом ремне безопасности водителя. При повороте ключа в замке зажигания в положение ON, в комбинации приборов должна загореться контрольная лампа с изображением ремня безопасности и звучать звуковой сигнал. Звуковой сигнал должен звучать в течение 5–6 секунд. При застегивании ремня безопасности водителя погаснет контрольная лампа с изображением ремня безопасности и перестанет звучать звуковой сигнал. Также при повороте ключа в положение LOCK погаснет контрольная лампа с изображением ремня безопасности и перестанет звучать звуковой сигнал.
