16.64. Рычаг стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите и выключите стеклоочиститель ветрового стекла для того, чтобы рычаги стеклоочистителя со щетками остановились в исходном положении.

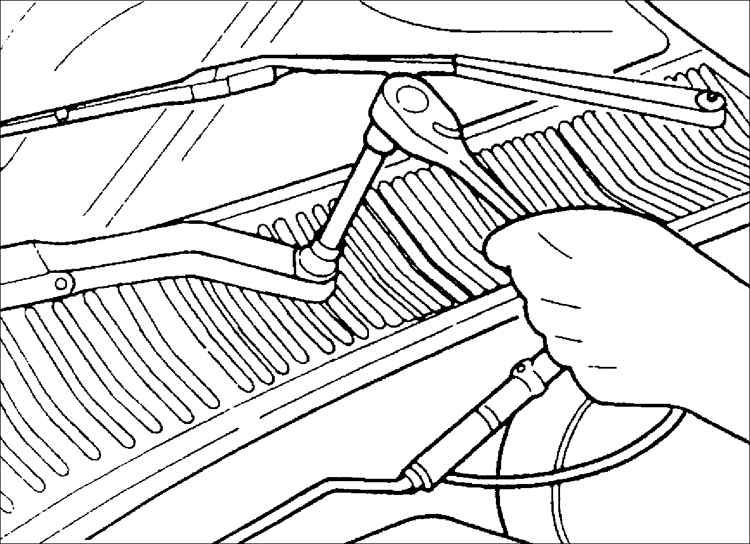

	2. Снимите крышку и выверните гайку крепления рычага стеклоочистителя.
3. Проверьте, что на рычаге стеклоочистителя со стороны водителя имеется обозначение "DS", а на рычаге со стороны переднего пассажира – обозначение "PS". При отсутствии обозначений, нанесите их.
4. Снимите рычаг стеклоочистителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Начиная со стороны переднего пассажира, установите рычаг стеклоочистителя на ось шарнира.
2. Наверните гайку крепления рычага. Момент затяжки: 18–22 Н•м Внимание Не допускается работа стеклоочистителей на сухом ветровом стекле.
	3. Установите крышку гайки и проверьте зону движения щеток на ветровом стекле.
