16.19. Капот

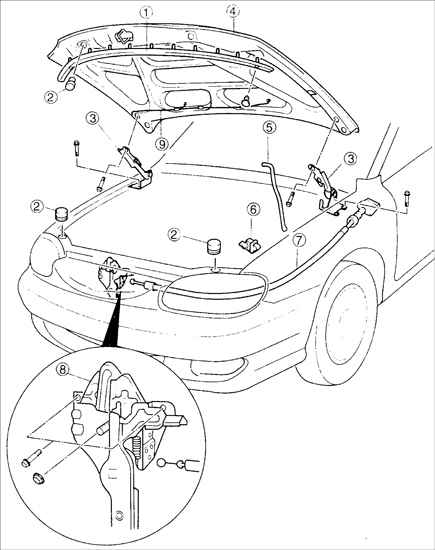

Капот

1 – влагозащитная полоса;
2 – резиновый упор;
3 – шарнир капота;
4 – капот;
5 – опора капота;

6 – держатель опоры капота;
7 – трос открытия замка капота;
8 – замок капота (защелка);
9 – шланг омывателя ветрового стекла

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и закрепите его на опоре.
2. Поддержите капот так, чтобы он не упал после выворачивания болтов крепления шарниров.
Внимание Снятие капота проводите с помощниками.

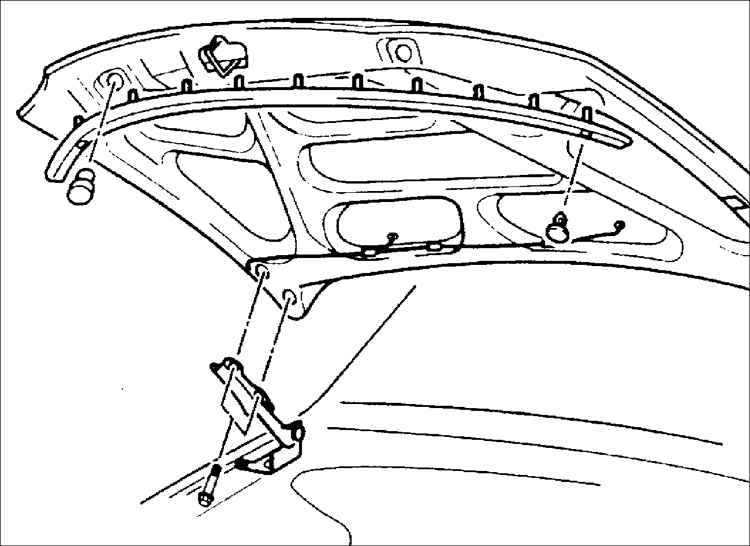

	3. Выверните четыре болта крепления шарниров капота.
4. Отделите опору капота от капота.
5. Снимите капот.

Установка

Внимание

Установку капота проводите с помощниками.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности, обратной снятию.
2. Затяните болты крепления капота от руки.
3. Закройте капот.

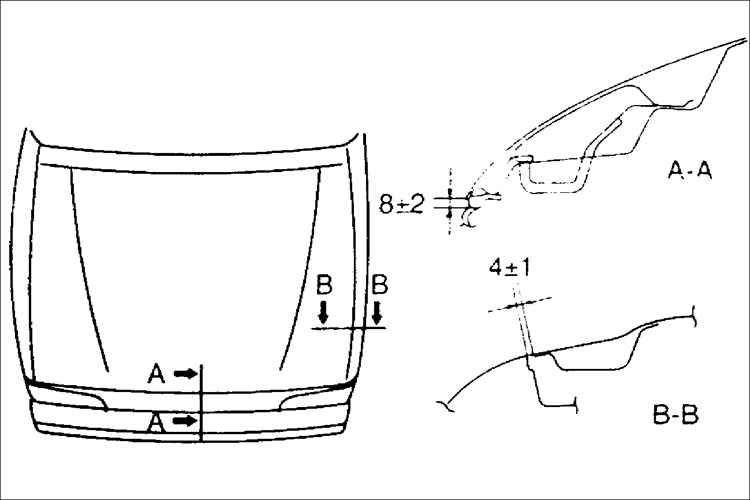

	4. Проверьте зазоры по периметру капота. При необходимости, перемещая капот в удлиненных отверстиях для болтов крепления капота, отрегулируйте положение капота так, чтобы зазоры по периметру были равномерными и соответствовали требуемым значениям. После регулировки положения, затяните болты крепления капота. Момент затяжки: 18–26 Н•м

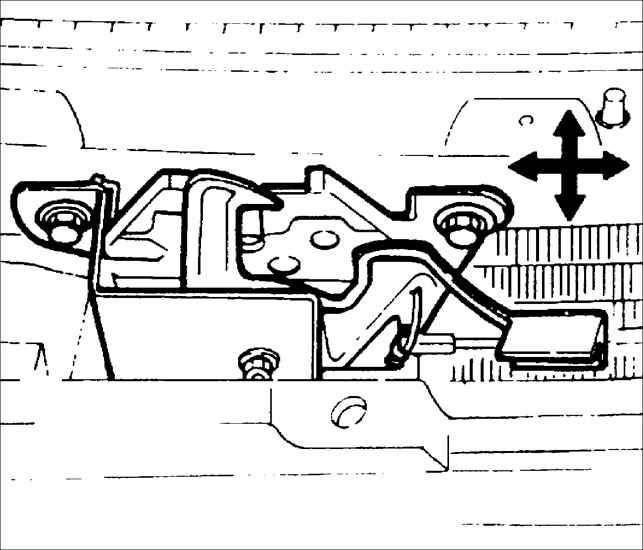

	5. Проверьте выравнивание стопорного механизма и ударной пластины капота. При необходимости, ослабьте болты и, перемещая, отрегулируйте положение ударной пластины капота. Момент затяжки: 8–11 Н•м
