16.62. Шланги омывателя ветрового стекла

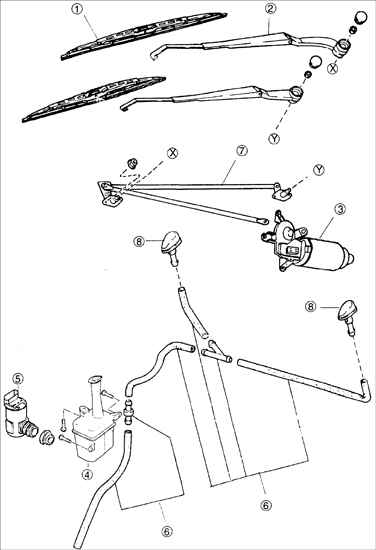

Стеклоочиститель и омыватель ветрового стекла

1 – щетка стеклоочистителя;
2 – рычаг стеклоочистителя;
3 – двигатель стеклоочистителя;
4 – бачок омывателя;

5 – двигатель омывателя;
6 – шланг;
7 – тяги стеклоочистителя;
8 – распылитель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

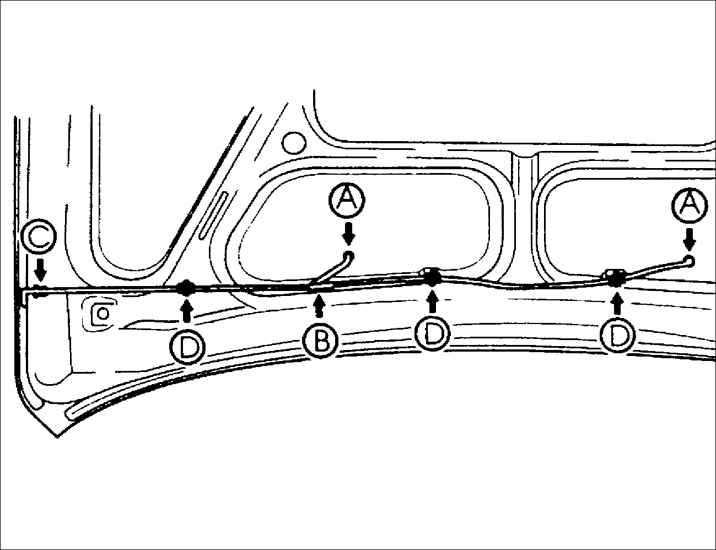

	1. Отсоедините от распылителей А шланги подачи жидкости.
2. Освободите шланги от четырех зажимов С и D.

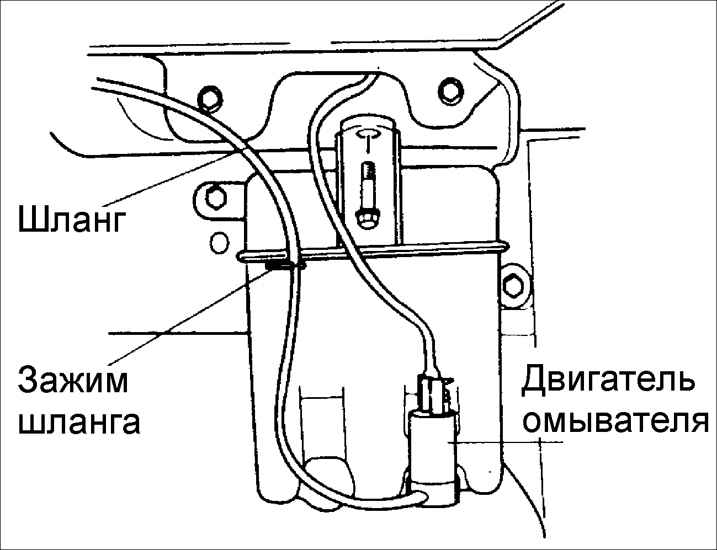

3. Отсоедините зажимы крепления шланга на крыле.
	4. Отсоедините шланг от двигателя омывателя.

Установка

Установка проводится в последовательности, обратной снятию.
