16.10. Цилиндр замка двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите обивку двери.

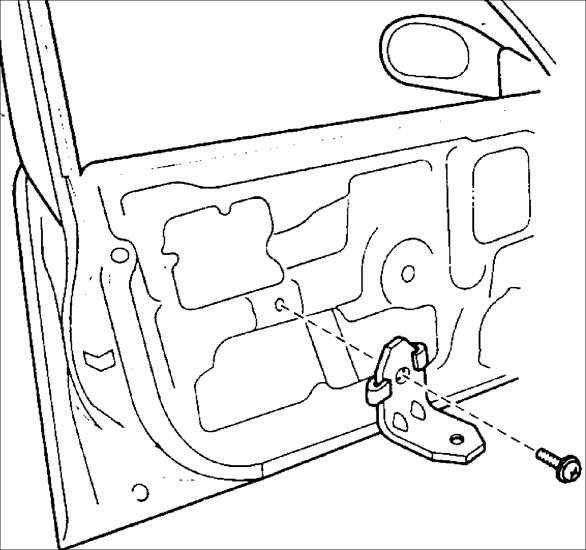

	3. Выверните один винт крепления кронштейна внутренней ручки открытия двери.
4. Снимите кронштейн внутренней ручки открытия двери.

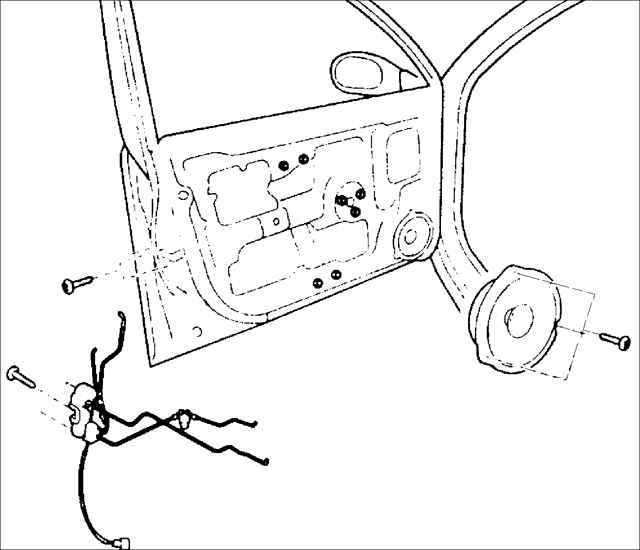

	5. Снимите с двери динамик в следующем порядке: a. выверните три винта крепления динамика к двери; b. отсоедините жгут проводов от рамы двери; c. снимите динамик и отсоедините разъемы.

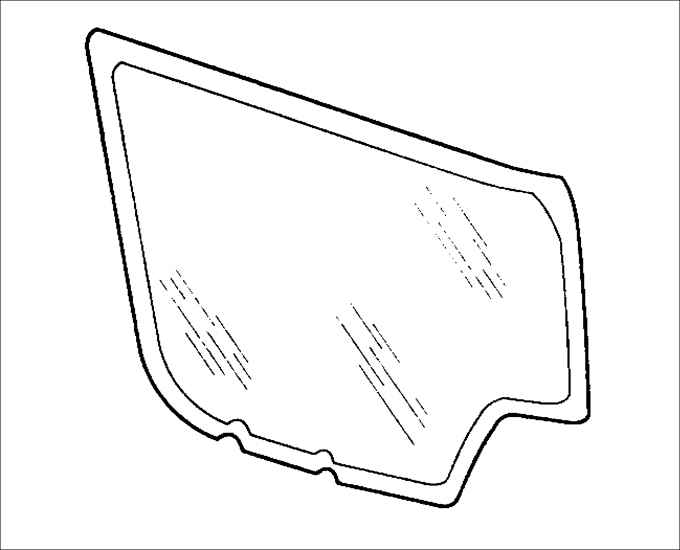

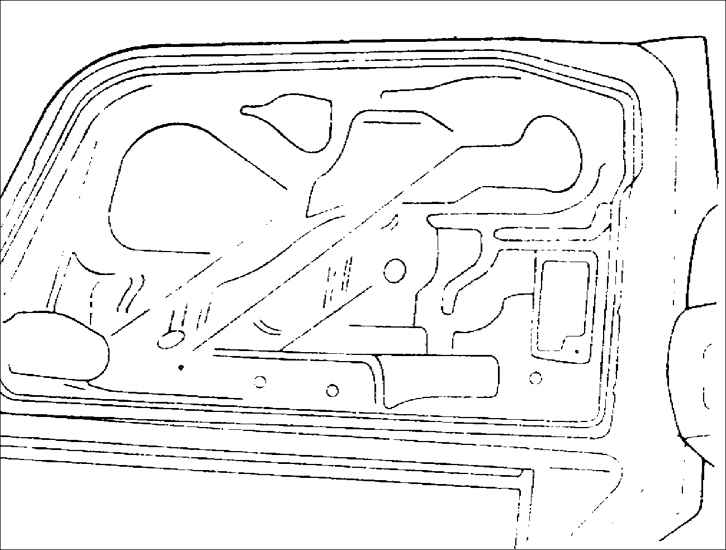

	6. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.
7. Отсоедините тягу замка двери от наружной ручки двери.
8. Отсоедините цилиндра тягу замка двери от наружной ручки двери.

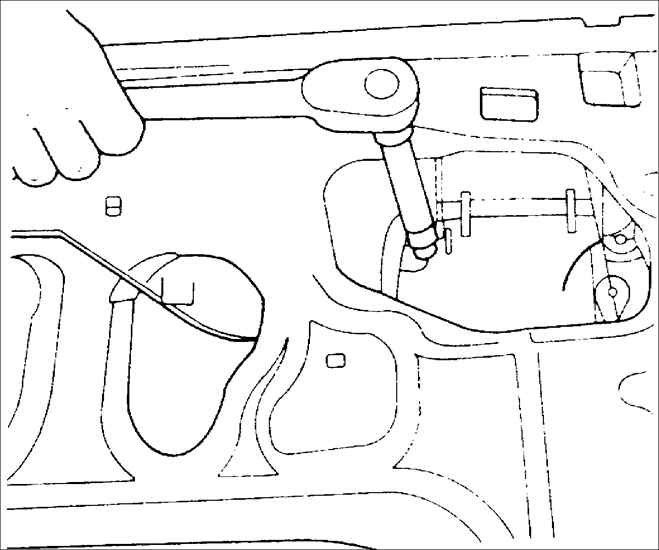

	9. Выверните два болта крепления наружной ручки двери.
10. Снимите наружную ручку двери.

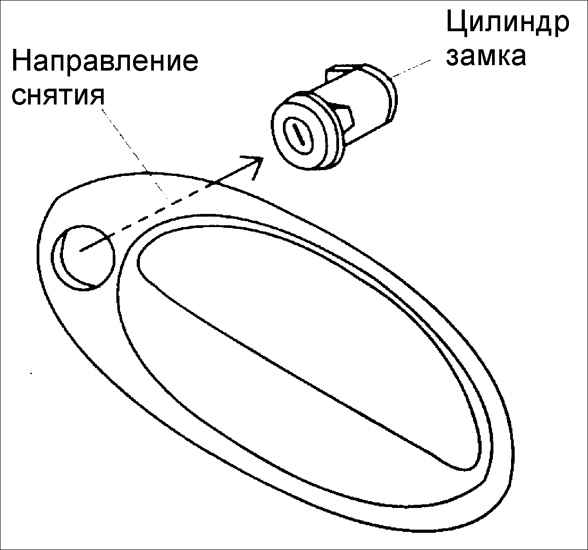

	11. Снимите цилиндр замка из наружной ручки двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите цилиндр замка в наружную ручку двери.
2. Установите держатель цилиндра замка на наружной ручке двери.
3. Установите наружную ручку двери.
	4. Вверните два болта крепления наружной ручки двери. Момент затяжки: 9–13 Н•м
5. Подсоедините цилиндра тягу замка двери к наружной ручке двери.
6. Подсоедините тягу замка двери к наружной ручке двери.
	7. Установите на дверь пылевлагозащитную пленку в следующем порядке: a. закрепите пылевлагозащитную пленку на двери; b. выведите электрический разъем жгута проводов двери; c. выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
	8. Установите динамик и закрепите его тремя винтами.
9. Установите кронштейн ручки и закрепите его одним винтом.
10. Установите обивку двери.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
