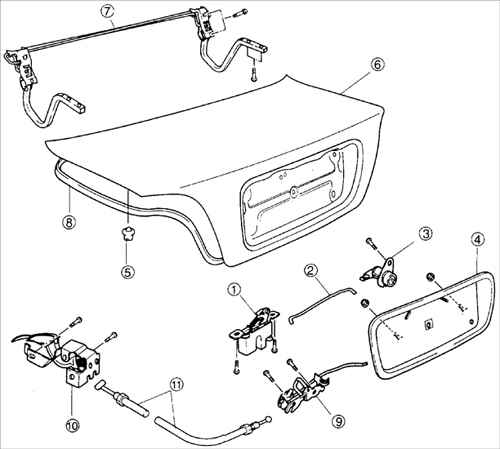

16.60. Крышка багажника
1 – защелка багажника;
2 – тяга защелки багажника;
3 – цилиндр замка багажника;
4 – накладка крышки багажника;
5 – упор крышки багажника; |
6 – крышка багажника;
7 – блок пружин и шарниров;
8 – профилированная уплотнительная полоса;
9 – ударная пластина крышки багажника;
10 – отжимной рычаг крышки багажника;
11 – трос открытия защелки багажника |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

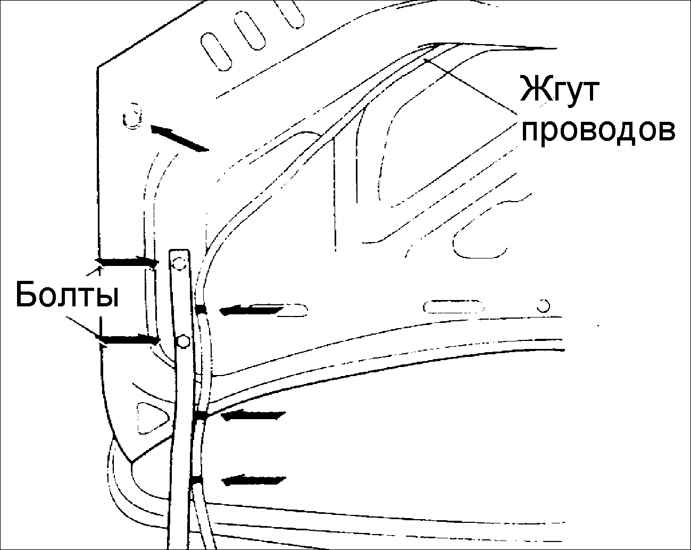

1. Отсоедините разъемы от фонарей
подсветки номерного знака, затем извлеките жгут проводов из крышки
багажника.
Внимание
 Снятие крышки
багажника проводите с помощником.
|
| 2. Поддержите крышку багажника
в открытом положении. |
 |
3. Выверните четыре болта крепления
шарниров крышки багажника. |
| 4. Снимите крышку багажника и влагозащитное
уплотнение с крышки. |
|
Установка
Внимание
Снятие крышки багажника
проводите с помощником.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка проводится в последовательности,
обратной снятию. |
| 2. От руки затяните болты крепления
шарниров крышки багажника. |
| 3. Закройте крышку багажника. |
4. Проверьте, и при необходимости,
отрегулируйте положение крышки багажника относительно смежных поверхностей
перед затягиванием болтов.
Момент затяжки: 9–13 Н•м |
 |

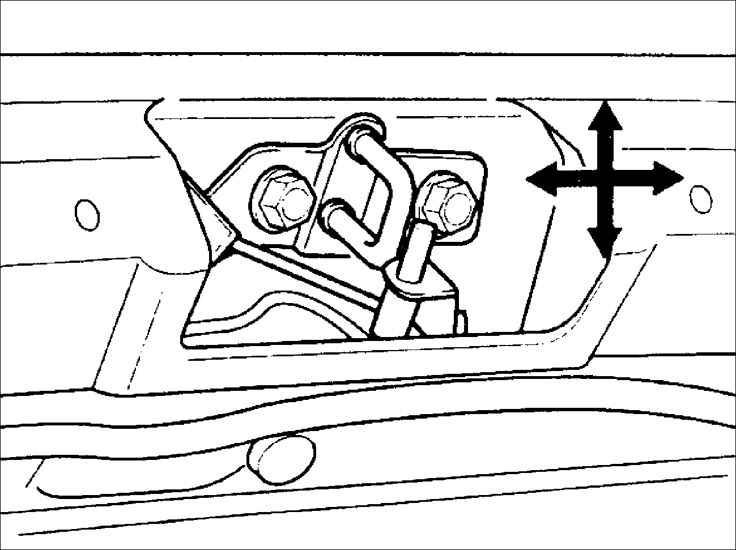

5. Проверьте взаимное положение
замка крышки багажника и ударной пластины замка. При необходимости,
ослабьте болты и, перемещая ударную пластину, отрегулируйте ее положение.
Момент затяжки: 7–10 Н•м |
|
|
|
