5.5. Система наддува с изменяемой длиной впускного тракта – VICS (FE DOHC)

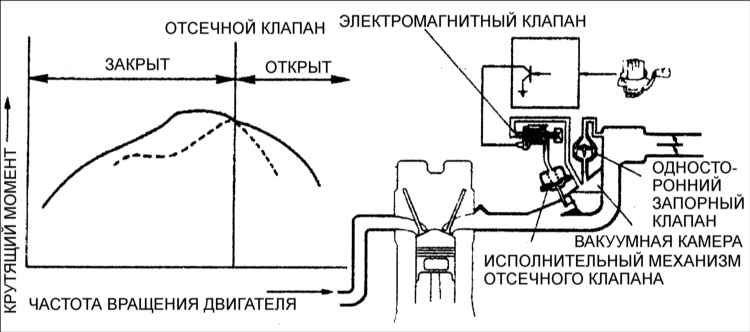

Для повышения крутящего момента двигателя и диапазона работы с высоким крутящим моментом система VICS изменяет длину впускного тракта с помощью открывания или закрывания отсечного клапана при частоте вращения коленчатого вала двигателя 5000 мин^–1.

Система VICS состоит из отсечного клапана, исполнительного механизма отсечного клапана, электромагнитного клапана VICS, вакуумной камеры и блока управления (РСМ).
