5.17. Проверка системы улавливания паров топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пустите двигатель и прогрейте его до нормальной рабочей температуры.

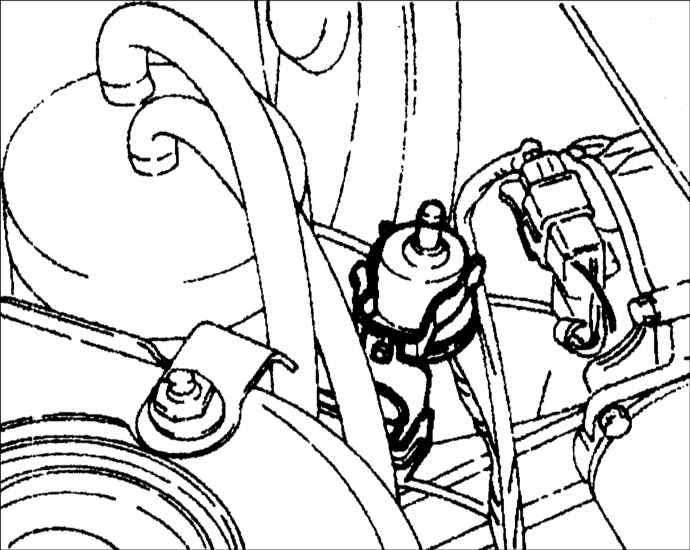

	2. Отсоедините вакуумный шланг от электромагнитного клапана улавливания паров топлива и убедитесь в том, что в электромагнитном клапане имеется разрежение.
3. В противном случае проверьте электромагнитный клапан.
