5.3. Впускной коллектор

ПОРЯДОК ВЫПОЛНЕНИЯ

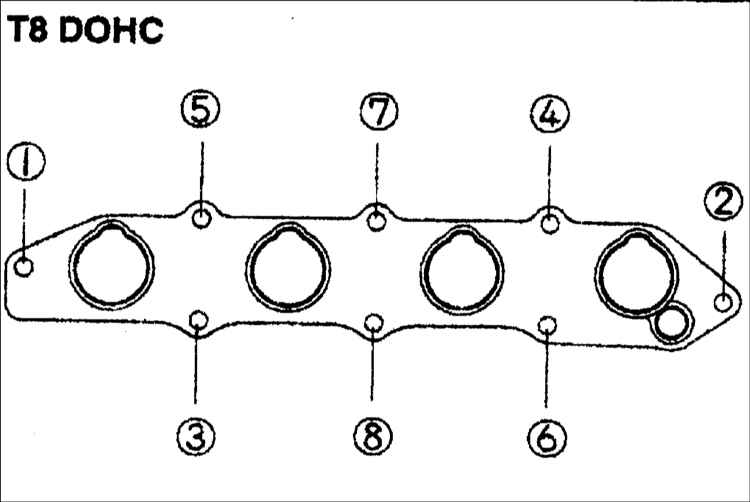

	1. При установке впускного коллектора затягивание болтов проводите в последовательности, показанной на рисунке. Момент затяжки: 19–25 Н•м
2. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
3. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
